首页 Qantek晶振

Qantek晶振,贴片晶振,QC5GB晶振

Qantek晶振,贴片晶振,QC5GB晶振Qantek晶振,贴片晶振,QC5GB晶振

产品简介

二脚SMD陶瓷面贴片晶振,表面陶瓷封装,其实是属于压电石英晶振,是高可靠的环保性能,严格的频率分选,编带盘装,可应用于高速自动贴片机焊接,产品本身设计合理,成本和性能良好,产品被广泛应用于平板电脑,MP5,数码相机,USB接口最佳选择,包含RoHS指令豁免的密封玻璃中的铅.

产品详情

1

Qantek晶振,贴片晶振,QC5GB晶振,二脚SMD陶瓷面贴片晶振,表面陶瓷封装,其实是属于压电石英晶振,是高可靠的环保性能,严格的频率分选,编带盘装,可应用于高速自动贴片机焊接,产品本身设计合理,成本和性能良好,产品被广泛应用于平板电脑,MP5,数码相机,USB接口最佳选择,包含RoHS指令豁免的密封玻璃中的铅.
QANTEK技术公司成立于2005年,其愿景是成为具有卓越设计和技术支持的全球时间和频率管理组件制造商。为追求这一愿景,QANTEK制造符合ISO / TS质量标准。我们的通孔和表面安装提供的全面产品范围包括:石英晶振、时钟振荡器(XO)、压控晶体振荡器(VCXO)、温度补偿晶体振荡器(TCXO)、烘箱控制晶体振荡器(OCXOs)、石英晶体滤波器、陶瓷谐振器.
二脚SMD陶瓷面贴片晶振,表面陶瓷封装,其实是属于压电石英晶振,是高可靠的环保性能,严格的频率分选,编带盘装,可应用于高速自动贴片机焊接,产品本身设计合理,成本和性能良好,产品被广泛应用于平板电脑,MP5,数码相机,USB接口最佳选择,包含RoHS指令豁免的密封玻璃中的铅.

2

Qantek晶振规格

单位

QC5GB晶振频率范围

石英晶振基本条件

标准频率

f_nom

8.000 to 60.000MHz

标准频率

储存温度

T_stg

-55∼+125℃

裸存

工作温度

T_use

-40 to +85°C

标准温度

激励功率

DL

100μW TYP, 300μW max.

推荐:1μW 100μW

频率公差

f_— l

±20 to ±50ppm

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.seikocrystal.com

频率温度特征

f_tem

±20 to ±50ppm

超出标准的规格请联系我们.

负载电容

CL

8 to 32pF

超出标准说明,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —+85°C,DL = 100μW

频率老化

f_age

±3× 10-6/ year Max.

+25°C,第一年

20180109173140_2357

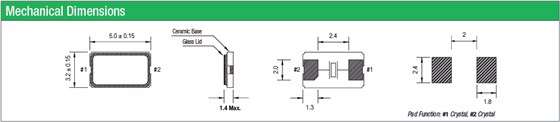

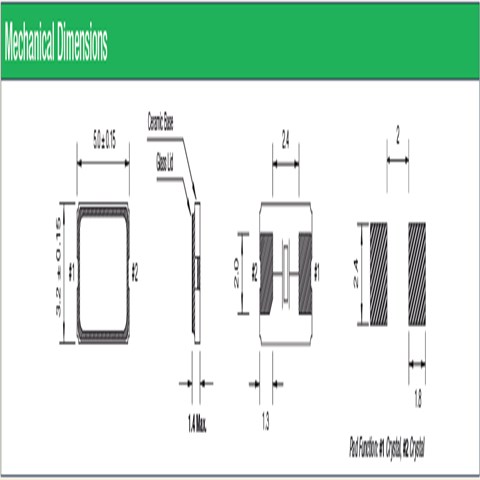

QC5GB 5032

20180109173154_0485

耐焊性
加热包装材料至+150°C以上会破坏产品特性或损害谐振器.如需在+150°C以上焊接晶体产品,建议使用SMD晶体.在下列回流条件下,对晶体产品甚至SMD晶振使用更高温度,会破坏产品特性.建议使用下列配置情况的回流条件.安装这些产品之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶体产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息.
机械振动的影响
晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管晶体产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.
PCB设计指导
(1) 理想情况下,机械蜂鸣器应安装在一个独立于音叉晶体器件的PCB板上.如果您安装在同一个PCB板上,最好使用余量或切割PCB.当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同.建议遵照内部板体特性.
(2) 在设计时请参考相应的推荐封装.
(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用.Qantek晶振,贴片晶振,QC5GB晶振

20180109173203_7988

QANTEK晶振集团将有效率的使用自然资源和能源,以便从两脚无源5032谐振器源头减少废物产生和排放.我们将在关注于预防环境和安全事故,保护公众健康的同时,努力改进我们的操作.我公司将积极参与加强公众环境、健康和安全意识的活动,提高公众对普遍的环境、健康和安全问题的注意.
QANTEK晶振集团消除事故和环境方面的偶发事件,减少晶体谐振器、宽温无源5032谐振器,普通晶体振荡器(SPXO)材料废物的产生和排放,有效的使用能源和各种自然资源,对紧急事件做好充分准备,以便及时做出反应. 所有的经营组织都将积极应用国际标准以及适用的法律法规.为促进合理有效的公共政策的制订实施加强战略联系.
我们将依据技术进步以及对安全、健康和环境科学全新的解释持续地改进我们的业务.我们将追求在资源利用上的零废物率.压电石英晶体元器件、压电石英晶体、家庭音箱晶振,有源晶体原材料将得到循环和再利用以最大限度地减少对其处理量,同时节约资源.在废物的滋生地,废物将被安全、负责地处理掉.Qantek晶振,贴片晶振,QC5GB晶振

20180109173213_5178
