KYOCERA京瓷高精度高性能TCXO/VCTCXO应用解析
在5G/5G-A通信,车联网C-V2X,北斗/GNSS卫星导航,工业同步网络,光传送网,UWB高精度测距,Wi-FiCSI无感感知,高精度电力授时等现代射频与时频系统当中,频率基准的稳定度,相位噪声,温度漂移,长期老化特性,已经成为决定整机通信链路质量,定位精度,授时可靠性,测距稳定性的底层核心指标.一套射频方案哪怕基带芯片,射频前端,天线设计都做到最优,一旦时钟基准的频稳不足,相位噪声过高,整机性能依然会出现明显短板:搜星慢,定位轨迹漂移,通信误码率抬升,测距跳变,时钟同步失锁等一系列问题接踵而至.
常规无源石英晶体依靠芯片内部振荡电路起振,成本优势突出,但本身不具备温度补偿能力,在环境温度变化,芯片发热,设备密闭温升等场景下频率漂移明显,仅适合对时序精度要求宽松的普通物联网,蓝牙透传,简单数据上报类产品;普通SPXO有源晶振虽然输出稳定时钟,但宽温频稳指标有限,同样难以胜任弱信号接收,高精度同步,车载宽温环境等严苛工况.而TCXO温补晶振,VCTCXO压控温补晶振,凭借内置温度传感与实时补偿电路,支持电压调频锁定频率的特性,成为高端射频,精密时频链路不可或缺的基准器件,是高精度无线设备,通信基础设施,智能网联终端的"时间标尺".
作为全球石英元器件领域的龙头厂商,KYOCERA京瓷拥有从人造水晶原材料培育,石英晶片光刻成型,等离子晶片改性,振荡电路设计,封装组装,全自动温漂校准全链条自研能力,不依赖外购晶片进行简单封装组装,底层工艺自主可控.依托独家CVM等离子晶片优化技术,高精度模拟/数字温度补偿算法,低噪声振荡电路设计,京瓷打造出一套梯度化的TCXO/VCTCXO产品矩阵,覆盖超微型消费终端,工业设备,AEC-Q100车规级,基站通信基础设施等不同层级需求,兼顾超小封装尺寸,超低相位噪声,宽温高频率稳定度,优异长期可靠性与批量一致性,适配国内方案商多样化的射频与时频平台开发.
深圳市康华尔电子是KYOCERA京瓷晶振正规授权代理,面向GNSS模组厂商,通信设备企业,车载方案公司,UWB和Wi-Fi传感方案商,工业自动化设备厂商,提供TCXO/VCTCXO样品测试,参数选型评估,原厂FAE技术对接,批量稳定供货,认证资料配套一站式服务,助力客户缩短项目调试周期,规避时序相关硬件风险,咨询热线:0755-27838351.
一,TCXO与VCTCXO核心原理差异,理清选型底层逻辑
很多硬件工程师在项目前期器件选型阶段,很容易混淆TCXO和VCTCXO两款器件,二者硬件架构相近,封装形式经常互相兼容,但是功能定位,电路设计要求,适用场景存在清晰边界,读懂二者的区别,是合理选型,避免性能浪费或者指标不足的第一步.
TCXO,全称TemperatureCompensatedCrystalOscillator,即温度补偿晶体振荡器.器件内部集成石英谐振晶片,温度传感器,温度补偿运算电路,振荡起振与整形输出单元.出厂前,每一颗TCXO都会经过多温度点自动化测试,采集晶片在不同温度下的固有频漂曲线,写入补偿参数;设备工作过程中,内置温度传感器实时采集器件腔体温度,补偿电路根据实测温度动态修正振荡参数,自动抵消温度变化带来的频率偏移,最终输出固定不变的标称频率.TCXO没有电压调频引脚,外围电路简单,不需要额外的DAC调压电路,滤波网络,电路设计简洁,额外引入的噪声更低,同等级下相位噪声性能更优,批次频率一致性更容易管控.它适合只需要一个高稳定时钟基准,不需要外部微调频率的场景,例如北斗/GNSS导航模组,Wi-Fi6/6E/7射频模组,UWB测距模组,T-BOX车载通信单元,独立定位穿戴终端等.
VCTCXO,全称VoltageControlledTemperatureCompensatedCrystalOscillator,也就是压控温补晶振.可以理解为在TCXO温度补偿架构的基础上,额外增加了压控调频功能.除了自带温度补偿抑制温漂之外,器件预留一个电压控制引脚Vctrl,外部可以输入一定范围的控制电压,在一个小范围内精细调节输出频率,实现频率跟踪,闭环锁相,网络时钟同步.VCTCXO主要应用在需要和上游主时钟对齐,需要动态校准频率,射频频综合成,时钟恢复的系统,典型场景包含5GSmallCell微基站,同步以太网SyncE,IEEE1588PTP精密授时,光模块CDR时钟数据恢复,RTK高精度差分接收机,分布式相参射频阵列等需要闭环锁定频率,对齐时间戳的设备.
二者选型判断口诀可以简单概括:仅需要稳定,纯净的固定时钟基准,不需要调频,优先选择TCXO;系统存在锁相环闭环,需要外部电压微调频率,实现全网时钟同步,选择VCTCXO.京瓷在产品规划上充分考虑客户硬件平台复用需求,同一系列封装尺寸,引脚排布标准化,TCXO版本和VCTCXO版本引脚兼容,硬件PCB一次设计完成后,仅通过更换物料,就能在普通基准方案和同步锁相方案之间灵活切换,极大降低平台迭代改版成本,缩短多版本产品开发周期.
同时还要补充两个配套概念,方便工程师完整评估时序链路:一是Holdover守时性能,指外部参考信号丢失之后,依靠本地TCXO/VCTCXO维持时钟精度的能力,在GNSS遮挡,上游时钟断连场景至关重要;二是压控灵敏度,是VCTCXO专属参数,代表每变化1V控制电压对应的频率偏移量,单位ppm/V,是锁相环路滤波器设计的关键参数,直接决定锁相速度和环路稳定性,京瓷原厂规格书会精准标注该参数,方便射频工程师环路仿真.
二,KYOCERA京瓷TCXO/VCTCXO主力产品矩阵与核心规格
京瓷TCXO/VCTCXO产品线按照封装大小,频率稳定度等级,可靠性认证等级,应用行业清晰划分梯度,从适合智能戒指的1612超微型规格,一直到满足通信基站Stratum3时钟等级的7050工业高精度型号全覆盖,同时区分商用消费级,工业宽温级,AEC-Q100车规级三大可靠性梯队,主流系列详细说明如下:
KT2016K/KT2520K系列(通用主流封装TCXO/VCTCXO)2016,2520是目前无线模组行业通用性最高的两款封装,也是京瓷出货量最大的TCXO/VCTCXO系列,属于消费电子,工业IoT跨界通用型号.温漂规格档位丰富,稳定度从±1ppm到±0.5ppm可选,1.8V,2.5V,3.3V多电压版本齐全,削峰正弦,CMOS方波两种输出形式任选.该系列平衡性能,体积,成本三者关系,大量应用于Wi-Fi6E/7双模模组,BLE+GNSS多协议模组,工业Wi-Fi传感网关,室内UWB基站,便携式手持巡检终端,也是很多方案商标准化硬件平台的首选时钟器件.
车规专用TCXO/VCTCXO系列(AEC-Q100Grade2认证)专为汽车电子严苛环境开发,全系列通过AEC-Q100Grade2车规认证,工作温度范围覆盖-40℃~+105℃,远宽于普通商用器件.在全温区间内频率稳定度最高可达±0.5ppm,强化抗机械振动,抗冲击,抗温度循环,耐湿热能力,满足车载长期服役可靠性要求.主流频点覆盖车载领域热门的26MHz,38.4MHz,40MHz,76.8MHz,针对性适配C-V2X车车直连通信,车载UWB数字钥匙,车机Wi-Fi,T-BOX远程通信单元,车载GNSS导航主机,车载高清定位记录仪.车辆机舱,中控台昼夜温差巨大,发动机启停带来持续振动,这款车规系列可以稳定提供射频基准,规避普通商用晶振在车内环境频漂超标,通信掉线,测距跳变等故障.

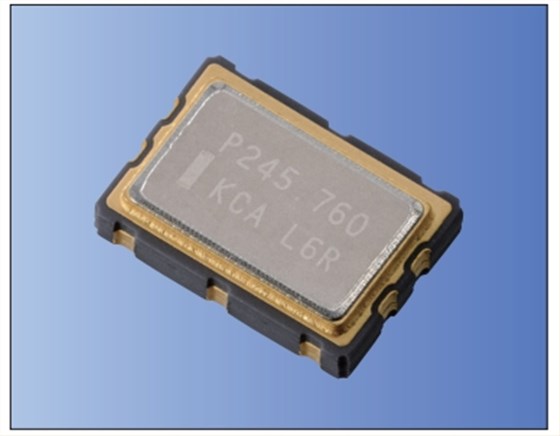

KT7050A系列工业/基站级TCXO/VCTCXO贴片晶振7050大封装高精度型号,属于京瓷面向通信基础设施,高端授时设备的旗舰时序产品,最高宽温频率稳定度可达±0.1ppm,相位噪声指标经过深度优化,支持CMOS方波与削峰正弦波输出;其中VCTCXO版本压控曲线线性度优异,压控灵敏度参数稳定,非常适合锁相闭环设计.满足Stratum3时钟等级指标,主要用于5GSmallCell微基站,同步以太网SyncE设备,SONET/SDH光传输设备,电力PTP精密授时装置,边缘计算网关,高精度RTK差分测绘接收机.在运营商接入网,电力同步系统当中,它作为本地高稳时钟,保障全网设备时间戳统一,避免数据帧错位,录波时序错乱,基站同步失步.
在输出形态选择上有成熟的行业惯例:射频PLL锁相环参考输入,优先选用削峰正弦波输出,谐波分量干净,外围匹配简单,相位噪声表现更佳;数字基带,FPGA时序同步,数字采样时钟场景,选择CMOS方波输出.全系产品均满足RoHS无铅环保规范,封装工艺适配高速SMT贴片机,红外回流焊曲线,能够兼容自动化大批量生产;京瓷原厂可提供规格书,多温度点温漂测试曲线,老化测试报告,振动冲击可靠性报告,支撑客户整机SRRC,FCC,CE,AEC-Q100等各类认证资料归档.
三,KYOCERA京瓷TCXO/VCTCXO四大核心技术优势
市面上TCXO方案众多,而京瓷能够长期在射频,导航,车载高端市场保持稳定份额,核心竞争力来自于从水晶原料到成品校准的全链路自研工艺,区别于多数贸易型厂商外购晶片组装的模式,四大核心优势直击射频与时频系统的普遍痛点.
1.优异宽温频率稳定度,从源头抑制时钟基线漂移
依托独家CVM等离子晶片改性工艺,对石英晶片谐振区域进行精细处理,优化晶片固有温漂曲线,让频漂曲线平滑,无突变拐点.普通商用版本在-40℃~+85℃宽温区间实现±0.5ppm稳定度;车规型号拓展至-40℃~+105℃高温区间,依然维持±0.5ppm指标;KT7050A高端基站型号最高可达±0.1ppm.在设备密闭自发热,户外冬夏昼夜温差,车辆暴晒/低温启动,机房冷热交替等场景下,载波频率偏移被严格限制在极小范围.对于GNSS接收机来说,能够大幅提升Holdover守时能力,信号遮挡后轨迹不会快速飘移;对于Wi-FiCSI人体感知设备,稳定的时钟基准保证CSI相位基线平缓,减少无人状态下的误报;对于无线通信链路,稳定载波可以降低解调难度,减少丢包与重传.
2.超低相位噪声设计,显著提升射频接收机接收灵敏度
GNSS,UWB,5G这类无线传感器晶振都属于弱信号接收系统,空中到达接收端的射频信号幅值极低.TCXO/VCTCXO是射频PLL锁相环的参考时钟源,它的相位噪声会直接叠加到射频本振信号之上,抬高接收机底噪.底噪一旦抬高,微弱的卫星信号,远距离UWB回波信号就会被噪声淹没,表现为搜星速度慢,弱星环境丢星,UWB测距误差变大,远距离通信信噪比不足.京瓷通过高Q值晶片筛选,低噪声稳压电路设计,补偿电路噪声抑制方案,持续压低近载波相位噪声,输出频谱纯净的时钟信号.干净的参考时钟,能够帮助射频接收机保留微弱的有效信号特征,提升接收机灵敏度,是远距离,高精度射频系统提升性能的关键硬件抓手.
3.分级化可靠性体系,精准匹配消费,工业,车规准入门槛
京瓷对产品线做了清晰的可靠性分级,不采用"一款器件通吃所有场景"的粗放方案:普通商用KT1612A,KT2016K系列,满足消费类IoT,穿戴设备寿命与环境要求,成本可控;工业版本强化长期老化,温循,湿热测试,适合常年不间断通电的网关,采集终端;车规系列完整走完AEC-Q100Grade2全套认证,增加振动,冲击,盐雾,高低温循环验证,适配汽车严苛服役环境.分级设计给方案商带来的好处是按需选型,不会出现低端产品选用超高规格器件造成BOM成本浪费,也不会出现车载,工业场景误用消费级晶振,在高低温,振动环境下批量失效,规避认证失败,售后返修风险.
4.全自动逐颗校准分选,量产批次一致性高,降低产线校准成本
TCXO的温漂,频差,压控灵敏度离散度,是大批量模组生产的一大难点.如果批次离散度大,每一台设备的时钟漂移特性都不一样,算法阈值,射频匹配参数无法统一,工厂必须增加工位逐台校准频率,拉长生产工时,拉高不良率.京瓷采用全自动晶圆探针测试,单颗多温度点校准,参数自动分选设备,每一颗TCXO/VCTCXO在出厂前都独立采集温漂曲线,写入专属补偿参数,同批次器件频差,温漂,压控灵敏度离散度控制在极窄区间.大批量模组生产时,同一套射频匹配电路,同一套感知/定位算法参数,可以直接适配整批设备,大部分场景下可以实现免逐台校准量产,有效降低产线人力投入,减少不良品流出,适合百万级出货的无线模组项目.
除此之外,京瓷在封装应力控制,长期老化抑制上也有深厚积累,石英晶片封装应力会随着时间缓慢释放,带来频率缓慢漂移;京瓷成熟的封装工艺可以抑制应力释放速率,器件年老化指标优异,设备长期连续运行多年,时钟精度衰减缓慢,减少后期维护校准工作量.
四,KYOCERA京瓷TCXO/VCTCXO细分行业落地应用解析
4.1GNSS北斗/GPS定位模组,微型定位终端,RTK差分测绘设备
KT1612A微型TCXO,KT2016K通用TCXO是普通定位模组,穿戴定位产品的主流选型.在城市峡谷,隧道,地下车库,密林等卫星信号遮挡区域,GNSS接收机失去卫星授时信号,进入Holdover守时模式,京瓷TCXO优异的宽温频稳特性,保障本地时钟基准持续精准,定位轨迹连续,不会出现大幅度跳变漂移.智能手表,智能戒指,宠物定位器这类微型终端,PCB空间非常紧张,1612超小封装可以大幅节约板上面积,腾出空间增大电池,预留天线净空区,兼顾定位精度和整机续航.而KT7050A系列VCTCXO多用于专业RTK差分测绘接收机,接收基带的闭环控制电压,动态微调参考频率,配合差分算法进一步压缩厘米级定位误差,用于测绘,农机自动驾驶,无人机航测等高精度场景.
4.2车载通信领域:C-V2X,车载UWB数字钥匙,T-BOX,车机Wi-Fi
车载晶振场景优先选用京瓷AEC-Q100Grade2车规TCXO/VCTCXO.汽车使用环境非常复杂,夏季露天暴晒座舱温度快速升高,冬季低温启动,发动机,路面颠簸带来持续振动.普通消费级晶振在这种工况下频漂超标,会造成C-V2X车车通信丢包,UWB数字钥匙测距随机跳变,T-BOX联网频繁掉线,车机Wi-Fi卡顿.京瓷车规TCXO经过专项振动,温循,老化验证,在全工作温度区间维持稳定时钟基准,保障车联网通信链路持续可靠,是智能网联汽车时序基准的优选方案.部分高端域控制器,车载通信网关使用VCTCXO,实现车内多单元时间同步,保障雷达,摄像头,通信模块时间戳对齐.
4.35GSmallCell微基站,同步以太网,光传输通信设备
这类通信基础设施场景,主力选型为KT7050A系列VCTCXO.5G微基站,边缘接入网关需要和运营商核心网上游主时钟保持严格同步,VCTCXO接收PLL锁相环路输出的控制电压,动态微调输出频率,实现SyncE同步以太网,IEEE1588PTP精密时间同步;在光模块,SDH光传输设备当中,VCTCXO用于CDR时钟数据恢复电路,从高速串行数据流当中恢复同步时钟,保障高速光信号稳定收发,降低误码率,满足运营商Stratum3时钟等级的稳定度要求.通信设备常年7×24小时不间断运行,京瓷低老化特性可以保证设备数年稳定工作,不需要现场重新校准时钟.
4.4Wi-Fi6/6E/7,Wi-FiCSI人体传感,UWB高精度测距模组
Wi-FiCSI无感人体感知,UWB厘米级测距,是对相位稳定性极其敏感的应用.这类技术依靠采集无线子载波相位的微小变化,识别人体微动,呼吸动作,目标距离,晶振带来的载波频偏,相位噪声会叠加在目标特征信号之上,造成基线漂移,误报,测距跳点.京瓷低相位噪声TCXO输出纯净稳定的载波基准,子载波相位长期平稳,给上层感知算法,测距算法提供信噪比更高,特征干净的原始CSI/TOF数据.同时现在大量商用模组采用Wi-Fi+BLE+UWB多协议融合设计,一颗高稳TCXO可以同时给多路射频链路提供参考时钟,保证多个无线协议载波同步,避免跨协议频偏互相干扰.
4.5工业自动化,电力授时,分布式巡检采集终端
电力故障录波装置,变电站PTP时间同步系统,分布式运动控制设备,远程工业巡检终端,对时钟长期稳定度,年老化率要求很高.电力系统当中,不同变电站,不同录波装置依靠统一时间戳,才能还原故障时序,定位故障点;分布式运动控制设备依靠统一时钟保证多轴同步动作.京瓷工业级TCXO/VCTCXO老化速率低,长年连续通电运行,频率漂移可控,不需要频繁人工上门校准,保障分布式节点时间戳对齐.同时宽温稳定特性适配户外柜,野外基站等无恒温设施的工业部署环境.
五,康华尔电子:KYOCERA京瓷授权代理,TCXO/VCTCXO配套服务
TCXO/VCTCXO属于精密模拟时序器件,和普通无源晶体不同,器件选型,PCB布局,电源滤波,接地处理,负载匹配都会直接影响最终的相位噪声,温漂,锁相稳定性.很多射频项目调试遇到的疑难问题,根源不是射频芯片,而是时钟电路的配套设计不当.深圳市康华尔电子作为KYOCERA京瓷6G基站晶振正规授权代理商,深耕京瓷全系列TCXO/VCTCXO,无源石英晶体,RTC音叉晶振推广,针对射频,定位,车载客户打造全链条配套服务,解决客户从研发到量产的各类痛点:
原厂正品保障,货源可追溯:所有京瓷物料均来自原厂正规供货渠道,杜绝散新,翻新,二次分选次级料,每一批次物料附带原厂出厂测试报告,器件实际指标和规格书保持一致,避免研发阶段测试数据不稳定,结论不可复现的问题,规避批量器件质量风险.
分级样品快速供给,方便对照验证:常备KT1612A,KT2016K,KT2520K,AEC-Q100车规TCXO,KT7050AVCTCXO等主流型号样品库存.客户研发阶段,可以同步申请TCXO与VCTCXO,不同稳定度等级,不同封装规格样品进行对照测试,直观对比温漂,相位噪声,功耗差异,快速评估体积,成本,性能取舍,锁定最合适方案,减少试错成本.
柔性批量供货,缓解日系物料交期压力:无线模组,车载项目的订单节奏波动明显,前期小批量试产,后期快速爬坡量产.康华尔支持小批量试产下单,同时可以根据客户的量产预测向京瓷原厂提前锁料备货,合理规划排产,缓解日系元器件普遍存在的交期压力,保障SMT产线连续稳定生产,避免物料断供导致产线停工.
认证资料一站式协助对接:协助客户向KYOCERA原厂索取正式规格书,多温度点温漂曲线,AEC-Q100测试报告,RoHS,无卤素,可靠性老化报告等全套资料,支撑整机SRRC,FCC,CE,车规等认证提交,省去客户跨时区,跨语言和原厂沟通的繁琐流程,加快新产品认证上市节奏.
六,行业发展趋势:高精度时序器件向微型化,车规化,同步化演进
随着国内5G-A,智能网联汽车,北斗高精度应用,厘米级UWB,Wi-Fi无感感知,电力广域授时等赛道持续落地,行业对于时序基准器件的需求呈现两个清晰发展方向.第一个方向是微型化高精度,消费端终端持续轻薄化,智能戒指,迷你定位标签,小型UWB信标不断压缩PCB面积,市场要求在1612,2016这类极小封装内部,实现以往中大封装TCXO才能达到的±0.5ppm甚至更高稳定度,低相位噪声指标,微型TCXO的市场渗透率持续上涨.第二个方向是网络同步需求持续提升,VCTCXO在微基站,光通信,PTP授时设备,域控制器同步单元当中用量持续提升.分布式射频,分布式感知系统越来越多,单设备本地时钟已经无法满足需求,多节点之间的时间同步,频率对齐成为刚需,VCTCXO凭借闭环调频能力,成为同步网络的核心器件.
与此同时,行业也逐步形成共识:射频系统的性能瓶颈经常隐藏在时钟基准环节.很多方案商习惯于优先调试射频算法,基带固件,等到样机试产之后,才发现定位漂移,感知误报,通信同步异常,最后追溯到晶振选型等级不足,不得不重新改版硬件,投入大量额外研发成本.在项目前期BOM评审阶段,提前定义TCXO/VCTCXO的稳定度,相位噪声,可靠性等级,把时序链路纳入整体射频方案评估,是缩短开发周期,控制项目风险的有效手段.
康华尔电子会持续跟进KYOCERA京瓷新品动态,第一时间同步新款超微型,低功耗晶振,车规级,超低相位噪声TCXO/VCTCXO的资料,样品与测试参考方案,陪伴国内射频,车载,GNSS,工业方案厂商持续迭代产品,落地更高性能的无线与时频设备.
射频通信,卫星定位,精密时频同步系统的性能上限,往往由时钟基准决定.哪怕射频算法再先进,缺少一个稳定,纯净,低漂移的频率参考,整机的精度,灵敏度,稳定性都会受到制约.KYOCERA京瓷依托从水晶材料培育,晶片微加工,补偿电路设计到自动化校准的全链路自研优势,搭建起覆盖微型消费终端,工业设备,车规,通信基站基础设施的TCXO/VCTCXO完整产品矩阵,以优异的宽温频率稳定度,超低相位噪声,可靠的分级可靠性,优秀的批量一致性,系统性解决GNSS定位漂移,车联网通信不稳定,5G基站时钟同步失锁,UWB测距跳变,Wi-Fi感知基线漂移等行业共性痛点,为各类射频与时频系统筑牢可靠的频率底座.
日系京瓷晶振长期以来依靠稳定可控的工艺,成熟的温漂补偿技术,在导航射频,车载通信,同步传输领域积累了海量成熟落地案例;丰富梯度化的TCXO/VCTCXO产品线,也给硬件工程师提供了灵活,可量产,兼顾成本与性能的选型空间.
深圳市康华尔电子是KYOCERA京瓷晶振正规授权代理,提供全系列京瓷TCXO/VCTCXO,无源晶体,RTC音叉晶振选型咨询,样品申请,FAE技术支持,批量交付服务.
如需KYOCERA京瓷TCXO/VCTCXO样品,参数核对,批量报价,欢迎来电咨询:深圳市康华尔电子?KYOCERA京瓷晶振正规授权代理咨询热线:0755-27838351
KYOCERA京瓷高精度高性能TCXO/VCTCXO应用解析
| KC7050A1.84320C3GE00 | KYOCERA京瓷晶振 | KC7050A-C3 | XO | 1.8432 MHz |
| KC7050A10.0000C3GE00 | KYOCERA京瓷晶振 | KC7050A-C3 | XO | 10 MHz |
| KC7050A100.000C3GE00 | KYOCERA京瓷晶振 | KC7050A-C3 | XO | 100 MHz |
| KC7050A106.250C3GE00 | KYOCERA京瓷晶振 | KC7050A-C3 | XO | 106.25 MHz |
| KC7050A12.0000C3GE00 | KYOCERA京瓷晶振 | KC7050A-C3 | XO | 12 MHz |
| KC7050A125.000C3GE00 | KYOCERA京瓷晶振 | KC7050A-C3 | XO | 125 MHz |
| KC7050A14.3182C3GE00 | KYOCERA京瓷晶振 | KC7050A-C3 | XO | 14.3182 MHz |
| KC7050A16.0000C3GE00 | KYOCERA京瓷晶振 | KC7050A-C3 | XO | 16 MHz |
| KC7050A16.3840C3GE00 | KYOCERA京瓷晶振 | KC7050A-C3 | XO | 16.384 MHz |
| KC7050A18.4320C3GE00 | KYOCERA京瓷晶振 | KC7050A-C3 | XO | 18.432 MHz |
| KC7050A24.5760C3GE00 | KYOCERA京瓷晶振 | KC7050A-C3 | XO | 24.576 MHz |
| KC7050A25.0000C3GE00 | KYOCERA京瓷晶振 | KC7050A-C3 | XO | 25 MHz |
| KC7050A27.0000C3GE00 | KYOCERA京瓷晶振 | KC7050A-C3 | XO | 27 MHz |
| KC7050A3.68640C3GE00 | KYOCERA京瓷晶振 | KC7050A-C3 | XO | 3.6864 MHz |
| KC7050A30.0000C3GE00 | KYOCERA京瓷晶振 | KC7050A-C3 | XO | 30 MHz |
| KC7050A32.0000C3GE00 | KYOCERA京瓷晶振 | KC7050A-C3 | XO | 32 MHz |
| KC7050A32.7680C3GE00 | KYOCERA京瓷晶振 | KC7050A-C3 | XO | 32.768 MHz |
| KC7050A33.3333C3GE00 | KYOCERA京瓷晶振 | KC7050A-C3 | XO | 33.3333 MHz |
| KC7050A4.00000C3GE00 | KYOCERA京瓷晶振 | KC7050A-C3 | XO | 4 MHz |
| KC7050A40.0000C3GE00 | KYOCERA京瓷晶振 | KC7050A-C3 | XO | 40 MHz |
| KC7050A48.0000C3GE00 | KYOCERA京瓷晶振 | KC7050A-C3 | XO | 48 MHz |
| KC7050A49.1520C3GE00 | KYOCERA京瓷晶振 | KC7050A-C3 | XO | 49.152 MHz |
| KC7050A50.0000C3GE00 | KYOCERA京瓷晶振 | KC7050A-C3 | XO | 50 MHz |
| KC7050A60.0000C3GE00 | KYOCERA京瓷晶振 | KC7050A-C3 | XO | 60 MHz |
| KC7050A64.0000C3GE00 | KYOCERA京瓷晶振 | KC7050A-C3 | XO | 64 MHz |
| KC7050A7.37280C3GE00 | KYOCERA京瓷晶振 | KC7050A-C3 | XO | 7.3728 MHz |
| KC7050A8.00000C3GE00 | KYOCERA京瓷晶振 | KC7050A-C3 | XO | 8 MHz |
| KC7050A80.0000C3GE00 | KYOCERA京瓷晶振 | KC7050A-C3 | XO | 80 MHz |
| KC7050A75.0000C30E00 | KYOCERA京瓷晶振 | KC7050A-C3 | XO | 75 MHz |
| KC7050A100.000C30E00 | KYOCERA京瓷晶振 | KC7050A-C3 | XO | 100 MHz |
| KC7050A106.250C30E00 | KYOCERA京瓷晶振 | KC7050A-C3 | XO | 106.25 MHz |
| KC7050A125.000C30E00 | KYOCERA京瓷晶振 | KC7050A-C3 | XO | 125 MHz |
| KC7050A150.000C30E00 | KYOCERA京瓷晶振 | KC7050A-C3 | XO | 150 MHz |
| KC7050A100.000C20E00 | KYOCERA京瓷晶振 | KC7050A-C2 | XO | 100 MHz |
| KC7050A125.000C20E00 | KYOCERA京瓷晶振 | KC7050A-C2 | XO | 125 MHz |
| KC7050A20.0000C3GE00 | KYOCERA京瓷晶振 | KC7050A-C3 | XO | 20 MHz |
