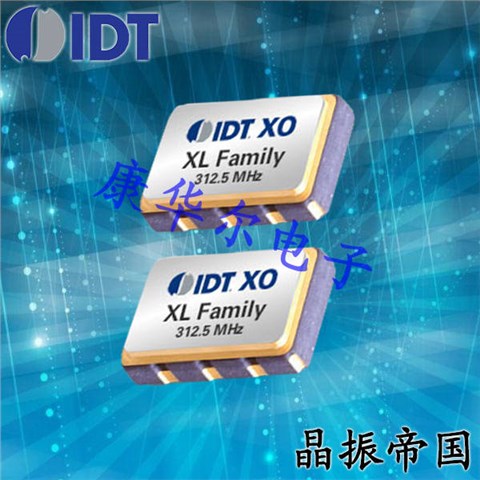

IDT晶振,VCXO晶振,8N3QV01晶振，IDT晶振集团,成立于1980年公司发展在各地均设有分公司,全球人员大概在2000左右,总部位于加州圣何塞市。IDT晶振集团 提供石英晶体振荡器 (XO) 和 FemtoClock® NG 可编程振荡器,能满足几乎任何应用的需求. XL 和 XU 晶体振荡器产品系列是高性能、低抖动时钟源,具有低至 300 fs 的典型 RMS 相位抖动,并可提供多种频率、性能级别、输出类型、稳定性、输入电压、封装、引脚配置和温度等级. 对于寻求在压控晶体振荡器封装中提供高性能和无可比拟的灵活性的时钟源的高级系统设计者而言,FemtoClock NG 器件是他们的理想选择.
|

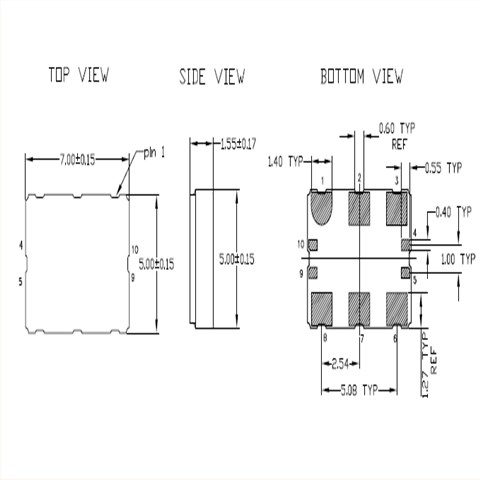

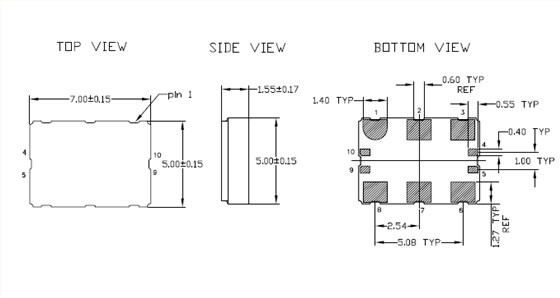

项目 |
符号 |
8N3QV01晶振规格说明 |
条件 |
|
输出频率范围 |
f0 |
15.476MHz to 1300MHz |
请联系我们以便获取其它可用频率的相关信息 |
|
电源电压 |
VCC |
2.5V to 3.3 V |
请联系我们以了解更多相关信息 |
|
储存温度 |
T_stg |
-55℃to +125℃ |
裸存 |
|
工作温度 |
T_use |
G: -40℃to +85℃ |
请联系我们查看更多资料http://www.seikocrystal.com |
|
H: -40℃to +105℃ |
|||
|
J: -40℃to +125℃ |
|||
|
频率稳定度 |
f_tol |
J: ±50 × 10-6 |
|
|
L: ±100 × 10-6 |
|||
|
T: ±150 × 10-6 |
|||
|
功耗 |
ICC |
3.5 mA Max. |
无负载条件、最大工作频率 |
|
待机电流 |
I_std |
3.3μA Max. |
ST=GND |
|
占空比 |
SYM |
45 % to 55 % |
50 % VCC 极, L_CMOS≦15 pF |
|
输出电压 |
VOH |
VCC-0.4V Min. |
|
|
VOL |
0.4 V Max. |
|
|
|
输出负载条件 |
L_CMOS |
15 pF Max. |
|
|
输入电压 |
VIH |
80% VCCMax. |
ST终端 |
|
VIL |
20 % VCCMax. |
||
|
上升/下降时间 |
tr / tf |
4 ns Max. |
20 % VCCto 80 % VCC极, L_CMOS=15 pF |
|
振荡启动时间 |
t_str |
3 ms Max. |
t=0 at 90 % |
|
频率老化 |
f_aging |
±3 × 10-6/ year Max. |
+25 ℃, 初年度,第一年 |
IDT 晶振集团采用系统的方法来解决其产品的环境影响 有源晶振,可编程晶体振荡器,8N3D085晶振
开发和销售拥有最有利的环境特性同时又满足最高可能功效标准的石英晶振,贴片晶振
采用对环境尽可能健康的生产工艺
在晶振,石英晶振,有源晶振,压控振荡器开发和制造过程中使用对环境健康的、可回收利用的材料
为开发高效的、对环境影响最小的运输系统而工作
无论公司在世界何处,其经营都应保证生产过程和产品符合同等的环境标准
确保业务合作伙伴对环境问题同等关注
从事并参与环境领域的研究和开发活动
以公开和客观的方式提供有关其环境影响的信息
IDT 晶振集团将建立可行的技术及经济性环境目标,并确保其环境保护活动的质量.
集团公司将关注所有环境适用的法律、法规和协议的遵守情况.另外为更有效的进行环境保护,将建立自己的特有的环境标准.
IDT 晶振集团将在各领域内的晶振,石英晶振,有源晶振,压控振荡器商务运作中实施持续改进,包括能源资源的保持,回收再利用以及减少废弃物等.
IDT晶振集团尽可能的采用无害的石英晶振,贴片晶振,压电石英晶体原材料和生产技术,避免有害物质的产生,比如消耗臭氧层物质、温室气体及其它污染物.集团公司同时将致力于这些物质的收集和回收,最小化有害原料的使用.
IDT 晶振环境影响的最小化：遵照社会的期望,改进我们的环境行为,我们将通过有效利用森林、能源以及其它资源,减少各种形式的废物来实现这一承诺.
环境管理体系：在每一个运行部门,实施支持方针的系统的环境管理工具.我们将确保适当的人力资源和充分的财力保障.每年我们都将建立可测量的环境管理以及行为改进的目标和指标.
