CSTNE8M00GH5L000R0,Murata高精度陶瓷谐振器,3213贴片晶振

产品简介

CSTNE8M00GH5L000R0,Murata高精度陶瓷谐振器,3213贴片晶振,8MHz标准通用频率适配绝大多数通用MCU,单片机控制系统,完美匹配设备定时,信号采样,数据传输时序需求.内置双33pF负载电容的一体化集成设计,省去外置电容匹配工序,有效规避外围器件参数偏差带来的起振异常,大幅提升设备运行稳定性.3213微型贴片结构适配轻薄化,小型化设备设计,兼容全自动SMT贴装工艺,适配各类轻量化电子产品量产落地.康华尔电子作为村田Murata晶振授权代理,可提供样品测试,整单供货,选型指导服务,原厂品质溯源,咨询热线:0755-27838351.

产品详情

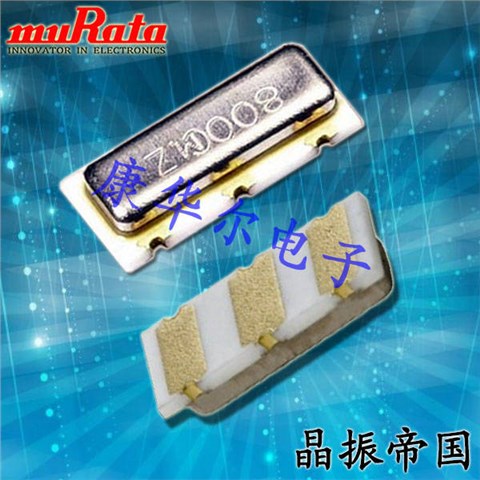

CSTNE8M00GH5L000R0,Murata高精度陶瓷谐振器,3213贴片晶振

CSTNE8M00GH5L000R0是Murata村田旗下CSTNE_GH5L系列3213超小贴片高精度陶瓷谐振器,主打超高频率精度与稳定时序输出,是民用及工业通用的优质时钟频率器件.产品标准输出8MHz频率,拥有±0.07%极致初始频率公差,搭配±0.11%优异温漂特性与±0.07%超低老化偏差,全工况下时序误差极小,远优于普通陶瓷谐振器精度标准.器件内置33pF对称负载电容,最大谐振阻抗仅40Ω,起振稳定,抖动极低,无需额外匹配外围电容,大幅提升电路时序一致性.采用3.2×1.3mm超薄贴片晶振封装,体积小巧,适配高密度PCB布线.我司康华尔电子为Murata正规品牌代理,原装正品保障,货源充足,技术支持完善,欢迎来电咨询0755-27838351.

CSTNE8M00GH5L000R0,Murata高精度陶瓷谐振器,3213贴片晶振

型号	CSTNE
频率	8M
编码	CSTNE8M00GH5L000R0
电源电压范围	3.3V

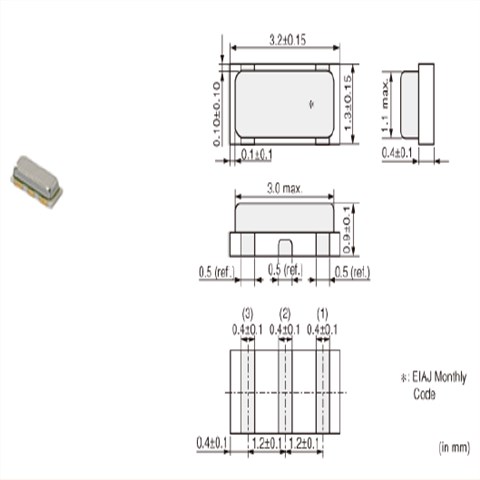

尺寸	3213
温度	-40°C ~ 85°C
负载	33PF
品牌	村田
频率稳定性	±0.11%
启动时间	最大 2.0ms
包装单位	3000 个/卷（Φ180）

CSTNE8M00GH5L000R0,Murata高精度陶瓷谐振器,3213贴片晶振

热影响
重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
安装方向
石英晶体振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.
通电
不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.
有源晶振的负载电容与阻抗
负载电容与阻抗有源晶振设置一个规定的负载阻抗值.当一个值除了规定的一个设置为负载阻抗输出频率和输出电平不会满足时,指定的值这可能会导致问题例如：失真的输出波形.特别是设置电抗,根据规范的负载阻抗.输出频率和输出电平,当测量输出频率或输出水平,石英晶体振荡器调整的输入阻抗,测量仪器的负载阻抗晶体振荡器.当输入阻抗的测量仪器,不同的负载阻抗的晶体振荡器,测量输出频率或输出水平高,阻抗阻抗测量可以忽略.
抗冲击
抗冲击是指晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.因为无论何种贴片石英晶振,其内部晶片都是贴片晶振制作而成的,高空跌落摔打都会给晶振照成不良影响.
耐焊性：
将晶振加热包装材料至+150℃以上会破坏产品特性或损害产品.如需在+150℃以上焊接石英晶振,建议使用有源贴片晶振产品.在下列回流条件下,对石英耐高温晶振产品甚至晶振使用更高温度,会破坏晶振特性.建议使用下列配置情况的回流条件.安装这些贴片晶振之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息.
