CTS推出新型CC和CV系列高性能时钟振荡器

2024-03-02 14:05:16

CTS推出新型CC和CV系列高性能时钟振荡器

CTS公司(纽约证券交易所代码:CTS)宣布推出两款新的高性能PLL石英晶体振荡器产品。CC系列时钟振荡器[XO],和CV系列压控振荡器[VCXO]利用最新的IC技术提供高频、超低抖动平台,几乎覆盖最高2.1GHz的任何频率。
新产品系列增加了三种紧凑的密封陶瓷SMD封装尺寸;提供标准HCMOS或LVPECL和LVDS输出差分晶振、输入电压、频率稳定性和温度等级。CV系列包括用户对外部电压控制引脚的访问,允许输出频率调整[牵引能力]到150ppm。
CC和CV石英晶体振荡器平台属性允许应用设计中的工程灵活性,同时提供具有短交付周期和低成本的解决方案。标准产品特性、常见市场应用和新系列参数总结如下。请参考我们网站上的各个数据手册,了解更多性能特征。

CTS CC系列是一款高性能时钟振荡器,石英贴片晶振,支持差分LVPECL或LVDS输出。CC系列采用最新的集成电路技术,具有出色的稳定性和低抖动/相位噪声性能。

CTS CV系列是一款高性能时钟振荡器,支持HCMOS和差分LVPECL或LVDS输出贴片晶振。CV系列采用最新的IC技术,具有出色的稳定性和低抖动/相位噪声性能。

应用程序:串行解串,存储区域网络,宽带接入,SONET/SDH/DWDM,PON,以太网/Gbe/SyncE,光纤通道,医疗电子,测试和测量

ECS的CC系列

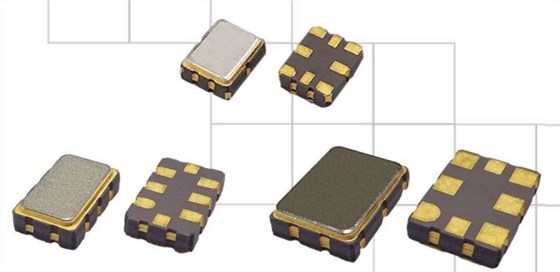

CTS推出新型CC和CV系列高性能时钟振荡器

产品特性:

宽频率范围,高达2.1GHz 低相位抖动性能 小型陶瓷表贴封装选项
低噪声PLL IC +1.8V+2.5V+3.3V工作电压 3.2mmx 2.5mm
5.0mm
x 3.2mm
7.0mm
x 5.0mm
电压控制功能[CV] 输出使能标准
HCMOSLVPECLLVDS互补输出 胶带和卷轴包装
进口有源晶振 石英晶体基


可用的常见频率:
–100.000000MHz –125.000000MHz –156.250000MHz –250.000000MHz
–106.250000MHz –150.000000MHz –200.000000MHz –312.500000MHz
–122.880000MHz –155.520000MHz –212.500000MHz –622.080000MHz
–644.531250MHz


市场应用:
物联网和工业物联网[IIoT] 塞尔德斯 医学电子学
移动多媒体 FPGA/微控制器 宽带接入
无线通信 M2M通信 存储区域网络
以太网/千兆以太网/同步 计算机外围设备 光纤通道
音频/视频系统 网关通信 SONET/SDH/DWDM


CC系列时钟振荡器:
模型 包装尺寸[毫米] 输出逻辑 频率[MHz] 电源电压* 稳定性 温度范围 相位抖动[fs]
CC32P 3.2 x 2.5


5.0 x 3.2


7.0 x 5.0
LVPECL


LVDS
100 – 2,100 1.8V


2.5V


3.3V
25ppm


50ppm
-20℃+70


-40+85
150典型值


最多300
CC32L
CC50P
CC50L
CC70P
CC70L

仅1.8V LVDS输出


CV系列VCXOs:
模型 包装尺寸[毫米] 输出逻辑 频率[MHz] 电源电压* 稳定性 温度范围 最大拉力 相位抖动[fs]
CV50C 5.0 x 3.2


7.0 x 5.0
HCMOS


LVPECL


LVDS
15 – 2,100 1.8V


2.5V


3.3V
25ppm


50ppm
-20+70


-40+85
100ppm


150ppm
150典型值


最多300
CV50P
CV50L
CV70C
CV70P
CV70L

仅1.8V LVDS输出


CTS基于PLL的新型高性能晶体振荡器

关于CTS
CTS(纽约证券交易所代码:CTS)是感知、连接和移动产品的领先设计者和制造商。该公司在北美、欧洲和亚洲制造传感器、执行器和电子元件,并为航空航天/国防、工业、医疗和运输市场的客户提供工程产品。CTS是传感器、执行器和电子元件的领先设计者和制造商,为各种市场的原始设备制造商(OEM)提供服务。CTS的目标是走在技术的前沿,提供创新的传感、连接和运动解决方案,以实现智能和无缝的世界。


原厂代码 进口晶振 型号 频率 频率稳定度
CB1V8-3I-30M0000 CTS晶振 CB1V8 30MHz ±50ppm
CB1V8-3C-33M3300 CTS晶振 CB1V8 33.33MHz ±50ppm
CB1V8-3I-25M0000 CTS晶振 CB1V8 25MHz ±50ppm
CB2V5-3C-25M0000 CTS晶振 CB2V5 25MHz ±50ppm
CB2V5-3I-25M0000 CTS晶振 CB2V5 25MHz ±50ppm
CB2V5-3I-100M0000 CTS晶振 CB2V5 100MHz ±50ppm
CB3-3I-16M0000 CTS晶振 CB3 16MHz ±50ppm
CB3-3C-12M0000 CTS晶振 CB3 12MHz ±50ppm
CB3-3C-10M0000 CTS晶振 CB3 10MHz ±50ppm
CB3-3C-4M0000 CTS晶振 CB3 4MHz ±50ppm
CB3-3C-7M3728 CTS晶振 CB3 7.3728MHz ±50ppm
CB3-3C-16M0000 CTS晶振 CB3 16MHz ±50ppm
CB3-3C-32M0000 CTS晶振 CB3 32MHz ±50ppm
CB3-3C-33M3330 CTS晶振 CB3 33.333MHz ±50ppm
CB3-3C-20M0000 CTS晶振 CB3 20MHz ±50ppm
CB3-3C-40M0000 CTS晶振 CB3 40MHz ±50ppm
CB3-3C-50M0000 CTS晶振 CB3 50MHz ±50ppm
CB3-3I-50M0000 CTS晶振 CB3 50MHz ±50ppm
CB3-3I-12M2880 石英贴片晶振 CB3 12.288MHz ±50ppm
CB3-3I-60M0000 CTS晶振 CB3 60MHz ±50ppm
CB3-3I-33M3330 CTS晶振 CB3 33.333MHz ±50ppm
CB3-3I-16M3840 CTS晶振 CB3 16.384MHz ±50ppm
CB3-3C-12M2880 CTS晶振 CB3 12.288MHz ±50ppm
CB3-3C-1M8432 CTS晶振 CB3 1.8432MHz ±50ppm
CB3-3C-24M0000 CTS晶振 CB3 24MHz ±50ppm
CB3-3I-25M0000 CTS晶振 CB3 25MHz ±50ppm
CB3-3I-15M3600 CTS晶振 CB3 15.36MHz ±50ppm
CB3-3C-1M5440 CTS晶振 CB3 1.544MHz ±50ppm
CB3-3I-1M8432 CTS晶振 CB3 1.8432MHz ±50ppm
CB3-3C-6M1760 CTS晶振 CB3 6.176MHz ±50ppm
CB3-3C-25M0000 CTS晶振 CB3 25MHz ±50ppm
CB3-3I-24M5760 CTS晶振 CB3 24.576MHz ±50ppm
CB3-3C-29M4912 CTS晶振 CB3 29.4912MHz ±50ppm
CB3-3C-64M0000 CTS晶振 CB3 64MHz ±50ppm
