ECS-TXO-3225-100-TR是便携式无线应用的理想选择

2023-05-18 14:58:28

温度补偿晶体振荡器或TXCO是最常见的石英晶体振荡器之一,通常用于网络工程设计,如GPS、无线、sonet、光纤通道、wifi、服务器和存储应用。晶体振荡器在任何应用中都有许多优点,但TCXOs尤其适合要求在宽温度范围内输出频率稳定、一致的应用。ECS Inc .提供广泛的TCXO产品目录,kHz和MHz选项采用工业标准封装,提供HCMOS、限幅正弦波、LVPECL和LVDS输出。

ECS晶振ECS-TXO-3225,是一款小体积晶振尺寸3.2x2.5mm,四脚贴片晶振,TCXO温补晶体振荡器,有源晶振,石英晶体振荡器,提供HCMOS输出,3.3V电压,具有超小型,轻薄型,低抖动,低功耗,低电源电压,低相位噪声,低损耗,低耗能等特点,ECS-TXO-3225-100-TR是便携式无线应用的理想选择,其稳定性至关重要。

原厂代码 品牌 型号 频率 工作温度
ECS-TXO-5032-147.4-TR ECS晶振 ECS-TXO-5032 14.7456MHz -30°C ~ 85°C
ECS-TXO-5032-200-TR ECS晶振 ECS-TXO-5032 20MHz -30°C ~ 85°C
ECS-TXO-5032-250-TR ECS晶振 ECS-TXO-5032 25MHz -30°C ~ 85°C
ECS-TXO-2520-33-120-AN-TR ECS晶振 ECS-TXO-2520 12MHz -40°C ~ 85°C
ECS-TXO-5032-120-TR ECS晶振 ECS-TXO-5032 12MHz -30°C ~ 85°C
ECS-TXO-5032-160-TR ECS晶振 ECS-TXO-5032 16MHz -30°C ~ 85°C
ECS-TXO-3225-100-TR ECS晶振 ECS-TXO-3225 10MHz -30°C ~ 85°C
ECS-TXO-3225-200-TR ECS晶振 ECS-TXO-3225 20MHz -30°C ~ 85°C
ECS-TXO-3225-160-TR ECS晶振 ECS-TXO-3225 16MHz -30°C ~ 85°C
ECS-TXO-3225-250-TR ECS晶振 ECS-TXO-3225 25MHz -30°C ~ 85°C
ECS-TXO-5032-270-TR ECS晶振 ECS-TXO-5032 27MHz -30°C ~ 85°C
ECS-TXO-5032-122.8-TR ECS晶振 ECS-TXO-5032 12.288MHz -30°C ~ 85°C
ECS-TXO-3225-120-TR ECS晶振 ECS-TXO-3225 12MHz -30°C ~ 85°C
ECS-TXO-3225-147.4-TR ECS晶振 ECS-TXO-3225 14.7456MHz -30°C ~ 85°C
ECS-TXO-5032-100-TR ECS晶振 ECS-TXO-5032 10MHz -30°C ~ 85°C
ECS-TXO-3225-270-TR ECS晶振 ECS-TXO-3225 27MHz -30°C ~ 85°C
VC-TXO-23SM-192-B ECS晶振 VC-TXO-23SM 19.2MHz -30°C ~ 75°C
VC-TXO-23SM-200-B ECS晶振 VC-TXO-23SM 20MHz -30°C ~ 75°C
VC-TXO-23SM-100-B ECS晶振 VC-TXO-23SM 10MHz -30°C ~ 75°C
VC-TXO-23SM-260-B ECS晶振 VC-TXO-23SM 26MHz -30°C ~ 75°C
ECS-TXO-2520-33-100-AN-TR ECS晶振 ECS-TXO-2520 10MHz -40°C ~ 85°C
ECS-TXO-2520-33-160-AN-TR ECS晶振 ECS-TXO-2520 16MHz -40°C ~ 85°C
ECS-TXO-2520-33-320-AN-TR ECS晶振 ECS-TXO-2520 32MHz -40°C ~ 85°C
ECS-TXO-2520-33-400-AN-TR ECS晶振 ECS-TXO-2520 40MHz -40°C ~ 85°C
ECS-TXO-3225-122.8-TR ECS晶振 ECS-TXO-3225 12.288MHz -30°C ~ 85°C
ECS-TXO-2520-33-200-AN-TR ECS晶振 ECS-TXO-2520 20MHz -40°C ~ 85°C
ECS-TXO-2520-33-240-AN-TR ECS晶振 ECS-TXO-2520 24MHz -40°C ~ 85°C
ECS-TXO-2520-33-250-AN-TR ECS晶振 ECS-TXO-2520 25MHz -40°C ~ 85°C
VC-TXO-23SM-196.8-B ECS晶振 VC-TXO-23SM 19.68MHz -30°C ~ 75°C
ECS-TXO-3225-100-TR是便携式无线应用的理想选择

TXCO是如何工作的?
TCXO是一种晶体振荡器,在其振荡环路中包含一个对温度敏感的电抗电路,用于补偿晶体振荡器使用时出现的固有温度变化。通常,自动TCXO的功能依赖于五个主要功能模块,其中每一个对于TCXO的精度都至关重要。这些区块如下:
控制信号发生器
控制信号发生器是通往TCXO温补晶振心脏的门户。由于热敏电阻的帮助,控制信号发生器记录环境温度的变化,并使用预定义的参考电压计算比例温度电压,然后是控制电压。没有这一块,电路甚至不会知道工作温度有波动。
拉动网络
接下来是拉网。牵引网络使用从控制信号发生器输出的控制电压来校正振荡器基于温度的频率偏差。与VCXO类似,变容二极管可以实现这一点。
核心振荡器
核心振荡器顾名思义,它是提供整个系统心跳的标准晶体振荡器电路。
稳压器
接下来是电压调节器,它可以被认为是TCXO的保镖。它控制外部电压,并防止单元内由环境源(如电源产生的噪声)引起的电压波动。
输出缓冲器
最后,输出缓冲器作为第二个保镖发挥作用。它保护晶体振荡器免受外部负载变化的影响。因此,谐振频率输出的精度不会受到输出负载电容的影响。

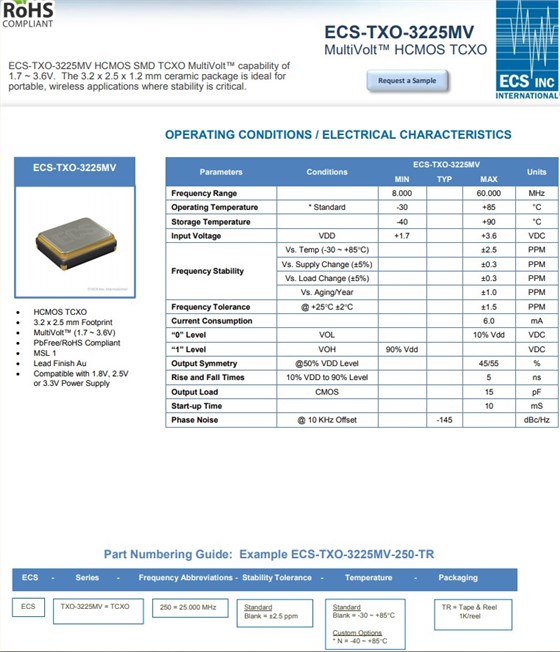

ECS-TXO-3225MV
