压控晶振X1G004911000700适用于GPS全球定位系统

2022-09-20 15:01:25 康华尔电子

VCXO压控晶振主要由石英晶体谐振器、变容二极管和振荡电路组成,其工作原理是通过控制电压来改变变容二极管的电容,从而“牵引”石英谐振器的频率,以达到频率调制的目的。VCXO压控晶振大多用于锁相技术、频率负反馈调制的目的。

爱普生晶振VG5032EDN是一款压控晶振,支持LV-PECL输出差分晶体振荡器,小体积晶振尺寸5.0x3.2mm有源晶振,六脚贴片晶振,电源电压3.3V,宽频率范围85MHz至170MHz,工作温度范围-40℃至+85℃(+105℃),具有超小型,轻薄型,低电源电压,低抖动,低功耗,低损耗,低耗能,低电平,低相位噪声等特点,已是通信机、移动电话、寻呼机、全球定位系统(GPS)等众多电子应用系统必不可少的关键部件。

压控晶振X1G004911000700适用于GPS全球定位系统

产品编码 型号 频率 石英晶体振荡器 输出波 电源电压
X1G004911000500 VG5032EDN 130.031746MHz 5.00x3.20x1.30mm LV-PECL 3.135 to 3.465V
X1G004911000600 VG5032EDN 148.351600MHz 5.00x3.20x1.30mm LV-PECL 3.135 to 3.465V
X1G004911000700 VG5032EDN 100.000000MHz 5.00x3.20x1.30mm LV-PECL 3.135 to 3.465V
X1G004911000800 VG5032EDN 102.253100MHz 5.00x3.20x1.30mm LV-PECL 3.135 to 3.465V
X1G004911000900 VG5032EDN 120.000000MHz 5.00x3.20x1.30mm LV-PECL 3.135 to 3.465V
X1G004911001000 VG5032EDN 122.880000MHz 5.00x3.20x1.30mm LV-PECL 3.135 to 3.465V
X1G004911001100 VG5032EDN 153.600000MHz 5.00x3.20x1.30mm LV-PECL 3.135 to 3.465V
X1G004911001200 VG5032EDN 125.000000MHz 5.00x3.20x1.30mm LV-PECL 3.135 to 3.465V
X1G004911001300 VG5032EDN 155.520000MHz 5.00x3.20x1.30mm LV-PECL 3.135 to 3.465V
X1G004911001400 VG5032EDN 156.250000MHz 5.00x3.20x1.30mm LV-PECL 3.135 to 3.465V
X1G004911001500 VG5032EDN 150.000000MHz 5.00x3.20x1.30mm LV-PECL 3.135 to 3.465V
X1G004911001600 VG5032EDN 160.000000MHz 5.00x3.20x1.30mm LV-PECL 3.135 to 3.465V

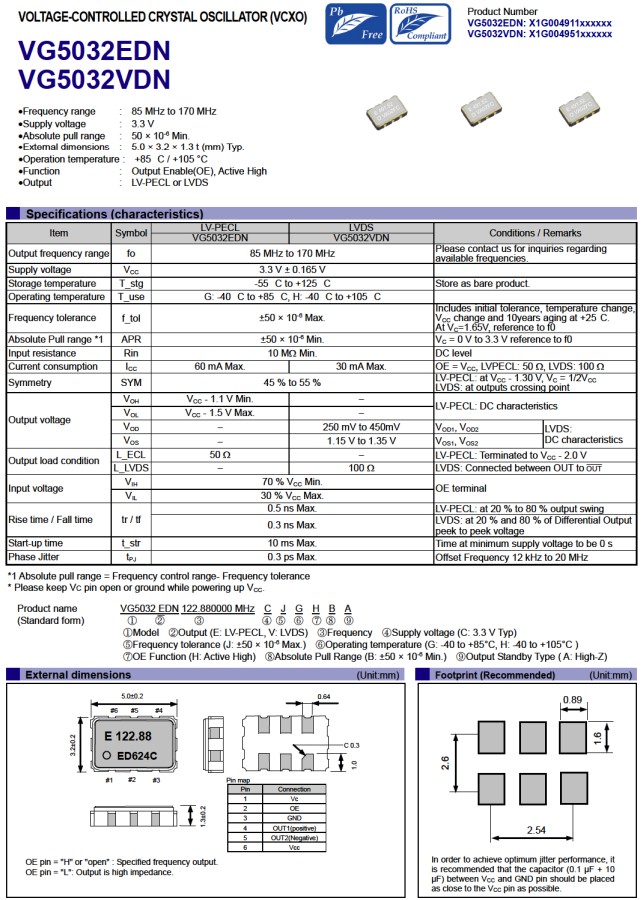

VG5032EDN,VG5032VDN

X1G004911001700 VG5032EDN 148.500000MHz 5.00x3.20x1.30mm LV-PECL 3.135 to 3.465V
X1G004911001800 VG5032EDN 161.132800MHz 5.00x3.20x1.30mm LV-PECL 3.135 to 3.465V
X1G004911001900 VG5032EDN 165.000000MHz 5.00x3.20x1.30mm LV-PECL 3.135 to 3.465V
X1G004911002000 VG5032EDN 92.000000MHz 5.00x3.20x1.30mm LV-PECL 3.135 to 3.465V
X1G004911002100 VG5032EDN 97.792000MHz 5.00x3.20x1.30mm LV-PECL 3.135 to 3.465V
X1G004911002200 VG5032EDN 98.304000MHz 5.00x3.20x1.30mm LV-PECL 3.135 to 3.465V
X1G004911002400 VG5032EDN 106.250000MHz 5.00x3.20x1.30mm LV-PECL 3.135 to 3.465V
X1G004911002500 VG5032EDN 108.000000MHz 5.00x3.20x1.30mm LV-PECL 3.135 to 3.465V
X1G004911003000 VG5032EDN 100.000000MHz 5.00x3.20x1.30mm LV-PECL 3.135 to 3.465V
X1G004911003100 VG5032EDN 122.880000MHz 5.00x3.20x1.30mm LV-PECL 3.135 to 3.465V
压控晶振X1G004911000700适用于GPS全球定位系统

压控晶振用石英晶体作频率控制元件,其振荡频率在工作温度内是稳定的。当我们对VCXO压控晶振的进行调谐时,振荡频率会发生改变;但偏离标称频率的各个频率值在工作温度范围内同样是稳定的。必须注意,对于一个给定的频率而言,频率稳定度要求越高,要得到大范围的牵引度就越困难。采用硅解决方案,不能获得良好的频率稳定度。这是因为硅存在颤动噪声和相位噪声所致。VCXO压控晶振的采用了SMD晶振,频率异常稳定,是目前最好的频率控制器件。
