首页 爱普生晶振

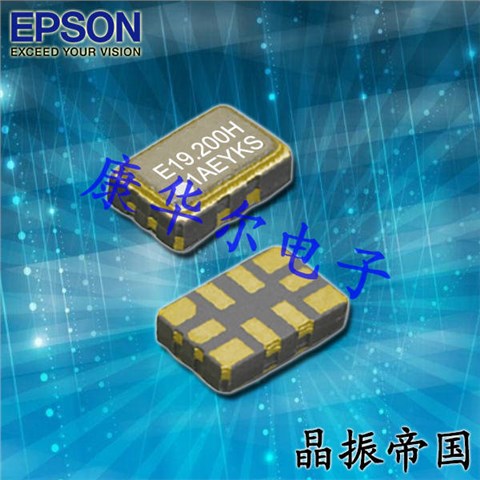

EPSON晶振,有源晶振,TG5032CGN晶振,TG5032SGN晶振

EPSON晶振,有源晶振,TG5032CGN晶振,TG5032SGN晶振EPSON晶振,有源晶振,TG5032CGN晶振,TG5032SGN晶振

产品简介

温补晶振(TCXO)产品本身具有温度补偿作用,高低温度稳定性:频率精度高0.5 PPM~2.0 PPM,工作温度范围: - 30度~85度,电源电压:1.8V~3.3V之间可供选择,产品本身具有温度电压控制功能,世界上最薄的晶振封装,频率:26兆赫,33.6兆赫,38.4兆赫,40兆赫,因产品性能稳定,精度高等优势,被广泛应用到一些比较高端的数码通讯产品领域,GPS全球定位系统,智能手机,WiMAX和蜂窝和无线通信等产品,符合RoHS/无铅.

产品详情

1

EPSON晶振,有源晶振,TG5032CGN晶振,TG5032SGN晶振,EPSON爱普生公司成立于1942年5月,总部位于日本长野县诹访市,是数码映像领域的全球领先企业。日本精工爱普生接受了中国苏州政府2007 年的招商引资,命名为【爱普生拓优科梦水晶元器件(苏州)有限公司】 爱普生拓优科梦(Epson Toyocom)是精工爱普生株式会社与爱普生(中国)有限公司共同投资成立的有限责任公司(外商合资).目前注册资本2500万美金.现员工人数:2000人.主要从事压电石英晶体系列产品的生产,投资初期主要生产32.768KHZ系列产品,从2009年起32.768K系列产品转向马来西亚量产.苏州爱普生工厂就以生产高端的石英晶体振荡器为主,普通石英晶体谐振器为辅。

温补晶振(TCXO)产品本身具有温度补偿作用,高低温度稳定性:频率精度高0.5 PPM~2.0 PPM,工作温度范围: - 30度~85度,电源电压:1.8V~3.3V之间可供选择,产品本身具有温度电压控制功能,世界上最薄的晶振封装,频率:26兆赫,33.6兆赫,38.4兆赫,40兆赫,因产品性能稳定,精度高等优势,被广泛应用到一些比较高端的数码通讯产品领域,GPS全球定位系统,智能手机,WiMAX和蜂窝和无线通信等产品,符合RoHS/无铅.有源振荡器,5032温补晶体振荡器,TG5032CGN晶振,TG5032SGN晶振

2

项目 符号 TG5032CGN晶振(CMOS) 条件
VC-TCXO TCXO
输出频率范围 f0 10 MHz ~ 40 MHz
10, 12.8, 19.2, 20, 24.576, 25, 25.6, 26,
30.72, 38.4, 38.88, 40 MHz
标准频率
电源电压 VCC C: 3.3 V ± 5 % (标准)
(电源电压范围 : 2.375 V ~ 3.63 V)
储存温度范围 T_stg -40°C ~ +90°C 裸存
工作温度范围 T_use G: -40 °C ~ +85°C
a) 频率初期公差 f_tol ± 1.0 × 10-6Max. 在回流焊后, +25 °C
b) 频率温度特征 fo-TC A: ± 0.1 × 10-6Max. / G: -40 °C ~ +85°C
H: ± 0.25 × 10-6Max. / G: -40 °C ~ +85°C
B: ± 0.28 × 10-6Max. / G: -40 °C ~ +85°C
频率 (fmax + fmin) / 2 基准
c) 频率负载变动特征 fo-Load ± 0.1 × 10-6Max. Load ± 10 %
d) 频率电源电压特征 fo-VCC ± 0.1 × 10-6Max. Vcc ± 5 %
e) 频率老化 f_age ± 0.5 × 10-6Max +25°C , 第一年
± 3.0 × 10-6Max. +25°C , 20年
Holdover stability
(温度固定)
- ± 0.01 × 10-6Max. (+25 °C , 24时间) 工作开始10日后基准
± 0.04 × 10-6Max. (+25 °C , 24时间) 工作开始48时间后基准
Free-run accuracy - ± 4.6 × 10-6Max. 这包括项目a), b) ,c), d), e)
功耗 ICC 5.0 mA Max. 10 MHz ≦ f0≦ 26MHz
6.0 mA Max. 26 MHz < f0≦ 40 MHz
输入电阻 Rin 100 kΩ Min. - VC- GND (DC)
频率控制范围 f_cont ± 5 × 10-6~ ± 10 ×10-6 - J,D : VC= 1.5 V ± 1.0 V
at VCC= 3.3V
K,E : VC= 1.65 V ± 1.0 V
at VCC= 3.3V
频率变化极 - 正极 -
占空比 SYM 45 % ~ 55 % GND极 (DC 切割)
输出电压 VOH 90 % VCCMin.
VOL 10 % VCCMax.
上升/下降 时间 tr/tf 8.0 ns Max. 10 % VCC~ 90 % VCC
输出负载 : 15 pF
振荡启动时间 t_str 5.0 ms Max. (Non-Filter: 标准)
2.0 sec. Max. (Filter: 选择)
在90 % VCC时,所需时间为0 秒
输出负载 Load 15 pF
输入电压 VIH 70 % VCCMin. OE 终端(启用电压)
VIH 30 % VCCMax. OE 终端(禁用电压)
项目 符号 TG5032SGN(Clipped sine wave) 条件
VC-TCXO TCXO
输出频率范围 f0 10 MHz ~ 40 MHz
10, 12.8, 19.2, 20, 24.576, 25, 25.6, 26,
30.72, 38.4, 38.88, 40 MHz
标准频率
电源电压 VCC C: 3.3 V ± 5 % (标准)
(电源电压范围 : 2.375 V ~ 3.63 V)
储存温度范围 T_stg -40°C ~ +90°C 裸存
工作温度范围 T_use G: -40 °C ~ +85°C
a) 频率初期公差 f_tol ± 1.0 × 10-6Max. 在回流焊后, +25 °C
b) 频率温度特征 fo-TC A: ± 0.1 × 10-6Max. / G: -40 °C ~ +85°C
H: ± 0.25 × 10-6Max. / G: -40 °C ~ +85°C
B: ± 0.28 × 10-6Max. / G: -40 °C ~ +85°C
频率 (fmax + fmin) / 2 基准
c) 频率负载变动特征 fo-Load ± 0.1 × 10-6Max. Load ±10 %
d) 频率电源电压特征 fo-VCC ± 0.1 × 10-6Max. Vcc± 5 %
e) 频率老化 f_age ± 0.5 × 10-6Max +25°C , 第一年
± 3.0 × 10-6Max. +25°C , 20年
Holdover stability
(温度固定)
- ± 0.01 × 10-6Max. (+25 °C , 24时间) 工作开始10日后基准
± 0.04 × 10-6Max. (+25 °C , 24时间) 工作开始48时间后基准
Free-run accuracy - ± 4.6 × 10-6Max. 这包括项目a), b), c), d), e)
功耗 ICC 5.0 mA Max.
输入电阻 Rin 100 kΩ Min. - VC- GND (DC)
频率控制范围 f_cont ± 5 × 10-6~ ± 10 ×10-6 - J,D : VC= 1.5 V ± 1.0 V
at VCC= 3.3V
K,E : VC= 1.65 V ± 1.0 V
at VCC= 3.3V
输出电压极
VPP 0.8 Min. 峰 - 峰值
振荡启动时间 t_str 5.0 ms Max. (Non-Filter: 标准)
2.0 sec. Max. (Filter: 选择)
在90 % VCC时,所需时间为0 秒
输出负载 Load 10 kΩ / 10 pF
输入电压 VIH 70 % VCCMin. OE 终端(启用电压)
VIH 30 % VCCMax. OE 终端(禁用电压)

3

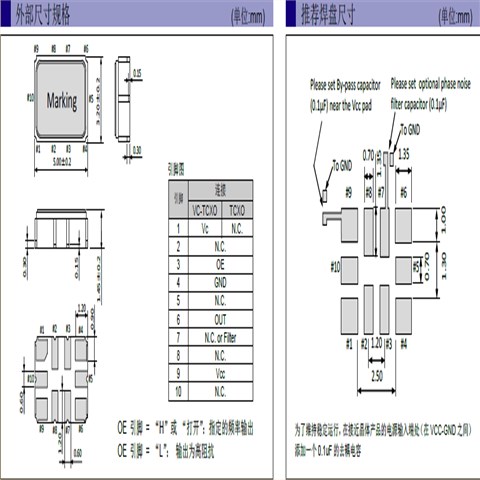

有源振荡器,5032温补晶体振荡器,TG5032CGN晶振,TG5032SGN晶振

4

噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能会导致有源晶振引发功能失常或击穿的闭门或杂散现象。
电源线路
电源的线路阻抗应尽可能低。
输出负载
建议将输出负载安装在尽可能靠近石英晶体振荡器的地方(在20 mm范围之间)。
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致非正常工作。同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC 或GND。
热影响
重复的温度巨大变化可能会降低受损害的有源晶振的产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。
安装方向
进口晶体振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。
通电
不建议从中间电位和/或极快速通电,否则会导致温补晶振无法产生振荡和/或非正常工作。有源振荡器,5032温补晶体振荡器,TG5032CGN晶振,TG5032SGN晶振

5

我们的活动、产品和服务首先要遵守和符合有关环境的法律和其他环境要求.努力探索生产中所使用的有毒有害物质的替代,本着污染预防的思想,使我们的有源晶振,有源温补晶振, 晶振,石英晶振更趋于绿色,提高本公司的社会形象.

爱普生晶振集团不断改进设计,优化工艺,调整工厂布局,采取相应措施,减少各种污染环境的因素,尽可能地节省资源和能源,积极保护厂区和周围地区的环境,在本公司石英晶振,贴片晶振,压电石英晶体,温补晶振,有源晶体的生产与经营过程中充分考虑对环境的影响,为人类的健康生存和持续发展作出贡献.

作为良好的企业市民,遵循本公司的行动方针,充分关心维护地球环境.遵守国内外的有关环保法规.

保护自然环境,充分关注自然生态等方面的环境保护,维持和保全生物多样性.
有效利用资源和能源,认识到资源和能源的有限性,努力进行有效利用.

为构建循环型社会做出贡献,致力于减少温补晶振,5032晶振, 压电石英晶体元器件、压电石英晶体、有源晶体、石英晶振,贴片晶振材料的废弃物及废弃物的再利用核再生循环,努力构建循环型社会。有源振荡器,5032温补晶体振荡器,TG5032CGN晶振,TG5032SGN晶振
