初步了解电脑主板里的那些功能各异的石英晶振

2018-08-21 10:19:48

电脑已经成为我们日常工作生活中不可缺少的一部分,但是偶尔电脑也会出故障,所以了解电脑中的基本构造成为了不少人的必修课,之前许多人都在问主板出故障了怎么办,其实,这和主板上的晶振有很大关系。

初步了解电脑主板里的那些功能各异的石英晶振

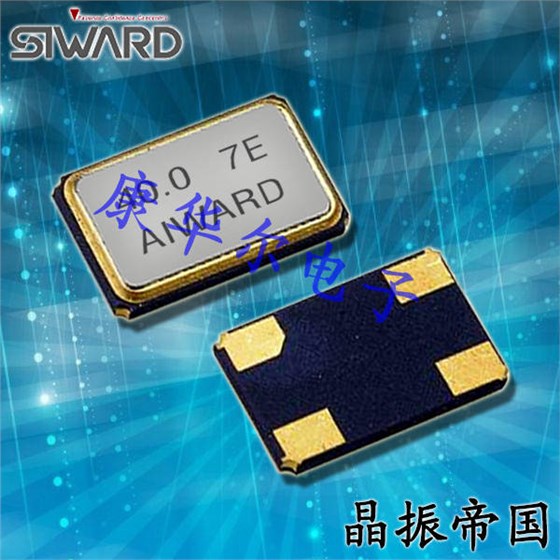

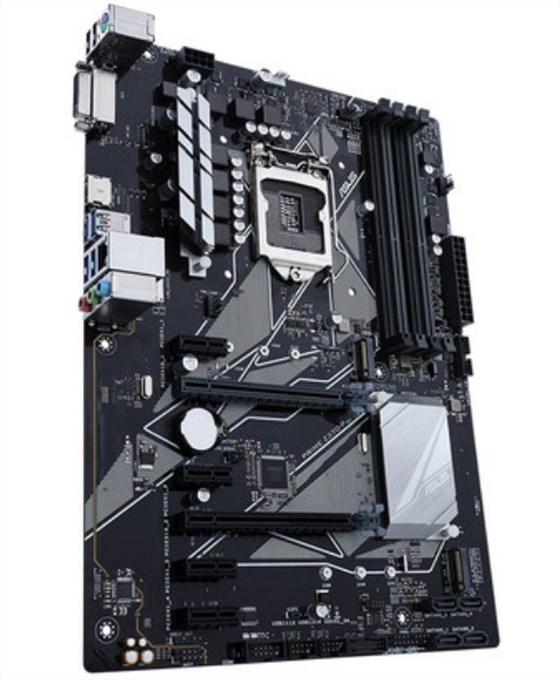

电脑主板一般有2-4石英晶振。如果将石英切割为矩形片状物,并在其两面覆上导体,从这两个导体上引出两线得到了晶振及其两只引脚。将晶振的两只引脚接入电源,石英体会在电场的作用下以特定的频率进行往复的机械震动,当配合谐振电容后,这种机械震动便会转变为谐振电容上电压的正弦时钟波形。控制石英片的三维尺寸,可以改变震动的频率,方便地得到所需频率的时钟源。

概括来讲,主板晶振的作用在于产生原始的时钟频率,这个频率经过频率发生器的放大或缩小后就成了电脑中各种不同的总线频率。下面来简单讲讲他们起到的主要作用。

1.时钟晶振:频率为 14.318M, 时钟晶振和时钟产生成电路相连,如果出现起振的情况,会影响主板上电后全板无复位。起振波形不正常,有肯能会产生主板开机不定时宕机的现象。

2.实时晶振:频率为32.768K,是系统时间的基准时钟,在上电之前为南桥内部提供工作所需要的时钟。 如果出现周期有误的情况,会影响主板系统时钟的准确性。对于INTER,AMD,ATI芯片的主板,32.768K晶振不起振,会导致主板不上电或上电后全板无复位。

3.声卡晶振:频率为24.576M,声卡晶振和声卡芯片相连,频率为24.576 MHz,这种晶振损坏后,会造成声音变质或者无声的故障。

初步了解电脑主板里的那些功能各异的石英晶振

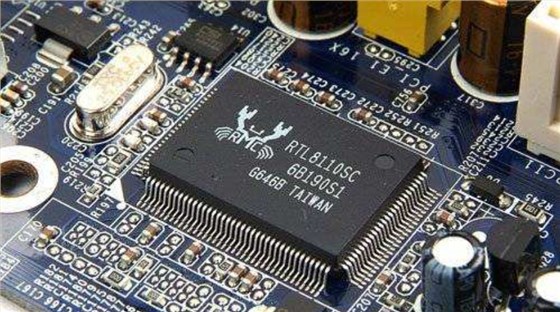

4.网卡晶振:频率为25.000M,用于网卡部分,为网卡提供工作时钟,用于NVIDIA上电时序时,不起振会影响不上电,或者出现断电或无法开机等现象。单边脚起振也会出现断电现象。当其用于网卡芯片时,无法起振会导致获取不到网卡情况,频率一场会出现连不上网或网络信号灯不亮等现象。

这样子看来主板上最重要的晶振是实时晶振(32.768KHZ)和时钟晶振(14.318MHZ),实时晶振给南桥提供振荡实时晶振,主板上几乎所有的频率都是以时钟晶振为基础的。

电子产品在目前的趋势发展下,绝大部分产品都会选择使用石英晶振系列产品,而选用陶瓷晶振的产品是越来越少,原因有几点,其一是普通石英插件晶振价格没有以前那么高,以低价格高精度的冲击陶瓷晶振市场,其二是石英晶振的高精准度和耐温范围要比陶瓷晶振好,陶瓷晶振精度往往达不到预期的效果,所有后续市场陶瓷晶振将会被慢慢的淘汰。

初步了解电脑主板里的那些功能各异的石英晶振
