康华尔电子发展多年来不仅为用户提供质优价廉的晶振产品，同时为不领域的工程提供各种晶振技术资料，均为康华尔电子优秀工程师多年所积累的丰富经验。下面分享的是一篇有关任何类型的微控制器都接受的晶体并行模式，即第三泛音模式。
晶振的作用是给应用电路提供稳定的频率输出，石英晶振的振荡除了可以在振动幅度最强的基频模式振荡外，还可以在3倍于基频及至5倍于基频的频率上振动。比如一个基频为20MHz的晶振，它的3次泛音就是约60MHz，如果我们某个电路需要60MHz的频率，直接生产60MHz的晶振非常困难，这时我们就可以采用3次泛音模式，使用一个频率为20MHz的晶振通过3次泛音得到60MHz的频率，这样就能大幅降低生产成本。电路描述

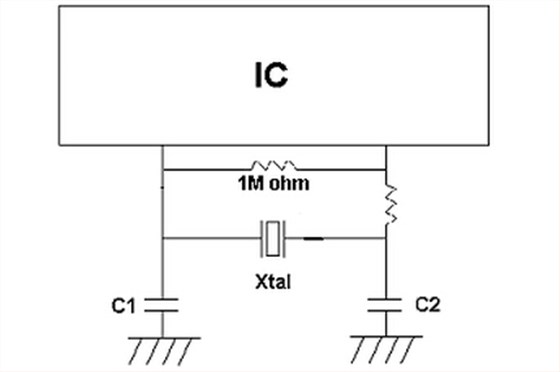

大多数芯片包括一个正反馈电阻逆变器设计(典型的1欧姆)的值从100变化到1K欧姆可选的串联电阻(见图1).
它具有一个输入端口,通常被称为(XIN)和一个输出端口(XOUT)这两个端口之间的晶体连接.大多数芯片的设计与一个选项,无论是由一个外部石英晶体振荡器馈送到晶体输入端口,或与外部晶体.
根据频率,石英晶体可作为基本或泛音模式.通常,频率35 MHz以上要求的价格优势和交货第三泛音模式.在并行模式下,该晶体在电抗电感,两个外部电容C1和C2是必要的相移振荡的要求.Cl和C2需要晶体是否是在基本模式或泛音模式.Cl和C2的值由芯片制造商指定的变化从6pF为47pF.Cl和C2可能不平衡,例如,平等的价值,但有时在一个特定的比例失调(Cl、C2)为了获得最佳性能,取决于晶体和放大器的特性和电路板布局.(参见图2)显示了一个典型的基本操作模式配置.

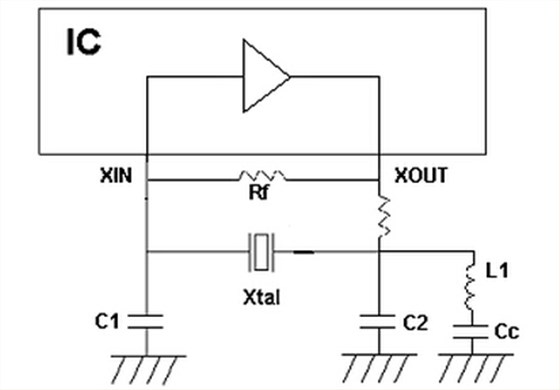

在泛音模式,一个额外的电感和电容Cc会被要求选择第三泛音模式而抑制或拒绝的基本模式.选择在第三泛音石英晶体电路元件值会和Cc要满足以下条件：
1.LlCc元件的串联石英晶振电路,在下面的基本频率,使电路看起来感应基频.这种条件不利于振荡的基本模式.
2.LlCc和C2组成在频率一半的基本和第三泛音频率之间的并联谐振电路.这种情况使得电路的电容在第三泛音的频率,这有利于在所需的泛音模式振荡.(见图3).
.jpg_280.jpg)
3.在一个标准的色彩模式,C2值为10pF,到30pF的变化.Cc值应选择至少10倍价值的C2,其等效cequiv.将约为C2值.
4.不同晶体频率下的典型值：
25 MHz的4.7uh,6.8uh,8.2uh,l0uh
32 MHz的2.7uh,3.9uh,4.7uh,5.6uh
40 MHz的1.5uh,1.8uh,2.2uH,2.7uh,3.3uh
负阻

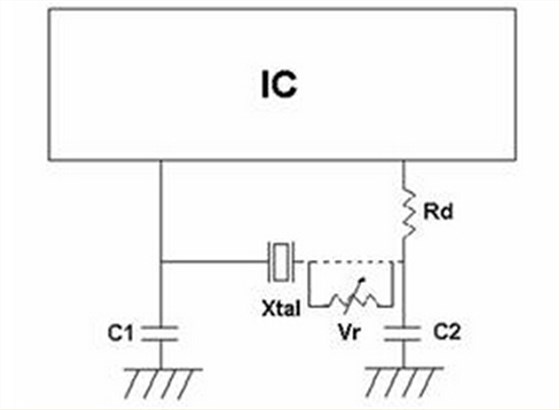

为了获得最佳性能,建议测量振荡电路的负电阻.如图4所示,从振荡电路中增加一个贴片晶振，石英晶体的一端,并在一个低值的开始插入一个可变电阻.用示波器监视波形,并继续增加插入的虚拟现实(可变电阻)的值,直到电路将在示波器上显示没有振荡信号.振荡停止代表负电阻的值.这是建议的振荡电路的负电阻值一般应至少最大ESR的5~10倍.
.jpg_280.jpg)
