4HF100000Z4AACTGI,100MHz,5032mm,Renesas路由器晶振，美国进口晶振，Renesas晶振，瑞萨电子晶振，型号：4HF系列晶振，编码为：4HF100000Z4AACTGI，频率为：100MHz，电源电压：3.3V，频率稳定性：±50ppm，工作温度范围：-40℃至+85℃，小体积尺寸：5.0x3.2mm封装，LVDS输出贴片差分晶振，MEMS振荡器，六脚贴片晶振，石英晶振，差分晶体振荡器，有源晶振，石英晶体振荡器。具有超小型，轻薄型，低抖动，低相位噪声，低电平，低电源电压，低损耗，低耗能，低功耗等特点。应用于：通讯设备，无线网络，路由器，交换机，医疗设备，光纤通道，以太网等应用。

4HF100000Z4AACTGI,100MHz,5032mm,Renesas路由器晶振，美国进口晶振，Renesas晶振，瑞萨电子晶振，型号：4HF系列晶振，编码为：4HF100000Z4AACTGI，频率为：100MHz，电源电压：3.3V，频率稳定性：±50ppm，工作温度范围：-40℃至+85℃，小体积尺寸：5.0x3.2mm封装，LVDS输出贴片差分晶振，MEMS振荡器，六脚贴片晶振，石英晶振，差分晶体振荡器，有源晶振，石英晶体振荡器。具有超小型，轻薄型，低抖动，低相位噪声，低电平，低电源电压，低损耗，低耗能，低功耗等特点。应用于：通讯设备，无线网络，路由器，交换机，医疗设备，光纤通道，以太网等应用。

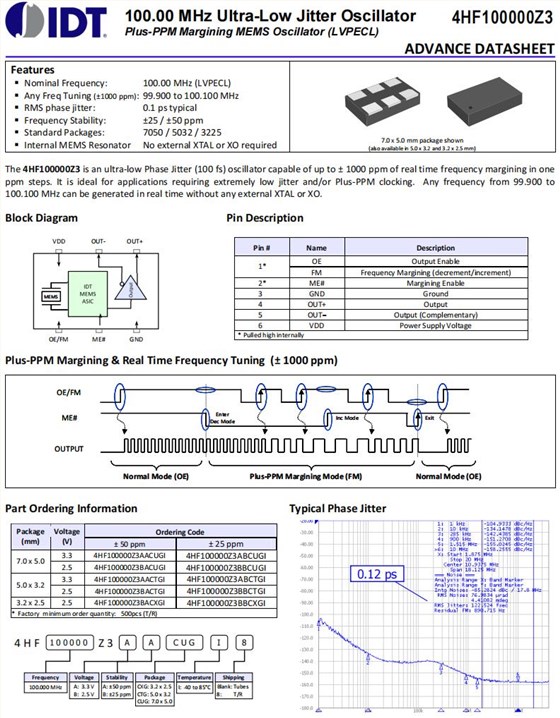

4HF系列有源晶振是一个超低相位抖动（100 fs）振荡器，能够在1ppm的步长中实现高达± 1000ppm的实时频率边缘。它是理想的应用程序需要极低的抖动和/或加PPM时钟。从99.900到100.100MHz的任何频率都可以实时生成，而不需要使用y个外部XTAL或XO。

4HF100000Z4AACTGI,100MHz,5032mm,Renesas路由器晶振,参数表

Parameter	2.5 V			3.3 V			Units	Conditions
	Specifications			Specifications
	Min	Typ	Max	Min	Typ	Max
Supply Voltage (VDD)	2.375	2.5	2.625	2.97	3.3	3.63	V
Output Frequency			100				MHz
Frequency Stability	-50		50	-50		50	ppm	Includes supply voltage and temperature variation (-40 to 85°C),
								reflow drift, and aging.
Supply Current		90			95		mA	No load
Enable/Disable Time			1			1	us	Guaranteed by design
Input LOW level			0.3VDD	0. 7VDD		0.3VDD	V	At OE pin
Input HIGH level	0. 7VDD		VDD-1.8			VDD-1.8	V
Output LOW level		0.8		VDD-1.1	1.5		V
Output HIGH level	VDD-1.0	1.6			2.3		V
Amplitude (VA)		0.75			0.75		V	Single Ended output swing (Pk-Pk)
Mid Level (VM)		VDD-1.3			VDD-1.3		V
Rise Time (TR)			300		250		ps	Maximum; 20/80% of VA; Output load (CL) = 2pF; Guaranteed by Char.
Symmetry (SYM)	48	50	52	48	50	52	%	Worst case; measured at 50% of waveform
Phase Jitter		0.12			0.12			1.875MHz to 20MHz, RMS; Measured Differentially (IEEE802.3-2005)
		0.25			0.25		ps	12k to 20MHz, RMS; Measured Differentially
Period Jitter		2.5			2.5		ps	RMS
Cycle-to-Cycle Jitter		20			20		ps	1,000 cycles, Peak
Start-up Time		10			10		ms	Output valid time after power up, 25°C
Aging		± 5			± 5		ppm	25°C, 10 years

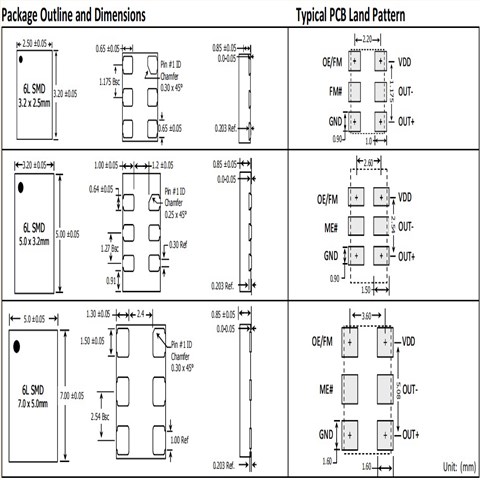

4HF100000Z4AACTGI,100MHz,5032mm,Renesas路由器晶振,尺寸图

编码	品牌	描述	系列	频率
4HF050000Z3AACTGI	Renesas晶振	MEMS OSC XO 50.0000MHZ LVPECL	4HF	50 MHz
4HF100000Z3AACTGI	Renesas晶振	MEMS OSC XO 100.0000MHZ LVPECL	4HF	100 MHz
4HF100000Z3AACTGI8	Renesas晶振	MEMS OSC XO 100.0000MHZ LVPECL	4HF	100 MHz
4HF100000Z3AACUGI	Renesas晶振	MEMS OSC XO 100.0000MHZ LVPECL	4HF	100 MHz
4HF100000Z3AACUGI8	Renesas晶振	MEMS OSC XO 100.0000MHZ LVPECL	4HF	100 MHz
4HF100000Z3AACXGI	Renesas晶振	MEMS OSC XO 100.0000MHZ LVPECL	4HF	100 MHz
4HF100000Z3AACXGI8	进口晶振	MEMS OSC XO 100.0000MHZ LVPECL	4HF	100 MHz
4HF100000Z3BACTGI	Renesas晶振	MEMS OSC XO 100.0000MHZ LVPECL	4HF	100 MHz
4HF100000Z3BACTGI8	Renesas晶振	MEMS OSC XO 100.0000MHZ LVPECL	4HF	100 MHz
4HF100000Z3BACUGI	Renesas晶振	MEMS OSC XO 100.0000MHZ LVPECL	4HF	100 MHz
4HF100000Z3BACUGI8	Renesas晶振	MEMS OSC XO 100.0000MHZ LVPECL	4HF	100 MHz
4HF100000Z3BACXGI	Renesas晶振	MEMS OSC XO 100.0000MHZ LVPECL	4HF	100 MHz
4HF100000Z3BACXGI8	Renesas晶振	MEMS OSC XO 100.0000MHZ LVPECL	4HF	100 MHz
4HF100000Z4AACTGI	Renesas晶振	MEMS OSC XO 100.0000MHZ LVDS SMD	4HF	100 MHz
4HF100000Z4AACTGI8	Renesas晶振	MEMS OSC XO 100.0000MHZ LVDS SMD	4HF	100 MHz
4HF100000Z4AACUGI	Renesas晶振	MEMS OSC XO 100.0000MHZ LVDS SMD	4HF	100 MHz
4HF100000Z4AACUGI8	Renesas晶振	MEMS OSC XO 100.0000MHZ LVDS SMD	4HF	100 MHz
4HF100000Z4AACXGI	Renesas晶振	MEMS OSC XO 100.0000MHZ LVDS SMD	4HF	100 MHz
4HF100000Z4AACXGI8	Renesas晶振	MEMS OSC XO 100.0000MHZ LVDS SMD	4HF	100 MHz
4HF100000Z4BACTGI	Renesas晶振	MEMS OSC XO 100.0000MHZ LVDS SMD	4HF	100 MHz
4HF100000Z4BACTGI8	Renesas晶振	MEMS OSC XO 100.0000MHZ LVDS SMD	4HF	100 MHz
4HF100000Z4BACUGI	Renesas晶振	MEMS OSC XO 100.0000MHZ LVDS SMD	4HF	100 MHz
4HF100000Z4BACUGI8	Renesas晶振	MEMS OSC XO 100.0000MHZ LVDS SMD	4HF	100 MHz
4HF100000Z4BACXGI	Renesas晶振	MEMS OSC XO 100.0000MHZ LVDS SMD	4HF	100 MHz
4HF100000Z4BACXGI8	Renesas晶振	MEMS OSC XO 100.0000MHZ LVDS SMD	4HF	100 MHz
