ATX-11-F-32.000MHZ-F05-T,ATX11消费电子晶振,2016有源晶振,产品采用2.0×1.6×0.75mm小型2016四脚贴片封装,体积紧凑,节省PCB布局空间,适配SMT高速贴装与无铅回流焊制程.内置振荡电路,无需外接匹配电容,上电即可稳定输出32MHz时钟信号,简化硬件外围设计.CMOS方波输出,信号边沿干净,抖动低,抗干扰性能良好.供电电压3.3V,常温精度±50ppm,工作温度覆盖-40℃~+85℃,可适应消费电子多变的工作环境.依托Abracon晶振原厂成熟工艺,出厂经过老化与温循筛选,批次一致性佳,产品符合RoHS无铅环保标准,品质稳定可靠,咨询热线:0755-27838351.

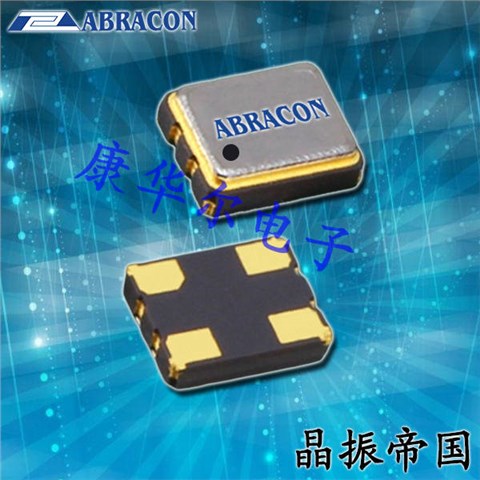

ATX-11-F-32.000MHZ-F05-T,ATX11消费电子晶振,2016有源晶振

Abracon品牌旗下ATX-11-F-32.000MHZ-F05-T,属于ATX11消费电子晶振系列2016有源晶振,参数均衡,是欧美方案热门时钟器件.封装规格2.0×1.6×0.75mm,四脚贴片结构,兼容市面主流SMT贴片机.额定输出频率32.000MHz,供电3.3V,CMOS方波输出,常温频率精度±50ppm,工作温度区间-40℃~+85℃,电流消耗≤8mA,编带包装适配自动化生产,满足RoHS无铅环保要求.有源晶振内置振荡电路,省去外部负载电容,缩短硬件开发周期.信号抖动低,抗电磁干扰能力强.兼顾微型体积,便捷使用,稳定输出的优势,在各类消费电子MCU主控电路广泛应用,是消费类项目优选的Abracon进口2016有源晶振.

ATX-11-F-32.000MHZ-F05-T,ATX11消费电子晶振,2016有源晶振

ATX-11-F-32.000MHZ-F05-T,ATX11消费电子晶振,2016有源晶振

ATX-11-F-32.000MHZ-F05-T,ATX11消费电子晶振,2016有源晶振

热影响
重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
安装方向
石英晶体振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.
通电
不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.
有源晶振的负载电容与阻抗
负载电容与阻抗有源晶振设置一个规定的负载阻抗值.当一个值除了规定的一个设置为负载阻抗输出频率和输出电平不会满足时,指定的值这可能会导致问题例如：失真的输出波形.特别是设置电抗,根据规范的负载阻抗.输出频率和输出电平,当测量输出频率或输出水平,石英晶体振荡器调整的输入阻抗,测量仪器的负载阻抗晶体振荡器.当输入阻抗的测量仪器,不同的负载阻抗的晶体振荡器,测量输出频率或输出水平高,阻抗阻抗测量可以忽略.
抗冲击
抗冲击是指晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.因为无论何种贴片石英晶振,其内部晶片都是贴片晶振制作而成的,高空跌落摔打都会给晶振照成不良影响.
耐焊性：
将晶振加热包装材料至+150℃以上会破坏产品特性或损害产品.如需在+150℃以上焊接石英晶振,建议使用有源贴片晶振产品.在下列回流条件下,对石英耐高温晶振产品甚至晶振使用更高温度,会破坏晶振特性.建议使用下列配置情况的回流条件.安装这些贴片晶振之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息.
