什么是相位噪声和抖动ECS晶振的两大核心解析
什么是相位噪声和抖动ECS晶振的两大核心解析
在5G/6G无线通信,GNSS高精度定位,工业高速测控,智能驾驶车载电控,高速数字总线,精密音频仪器等新一代高端电子系统设计中,时钟信号是所有数据运算,信号传输,采样同步,指令执行的基础基准.晶振作为硬件电路的"时钟心脏",其信号纯净度与时序稳定性,直接决定整机设备的运行精度,通信可靠性,数据一致性与长期稳定性.
在硬件研发调试与量产过程中,绝大多数工程师都遇到过难以定位的隐性疑难故障:高速以太网,USB3.0,PCIe高速传输间歇性丢包,断连,蓝牙,WiFi射频通信信噪比低,传输距离短,误码率高,北斗/GPS定位轨迹漂移,搜星速度慢,定点偏差大,高精度ADC采集数据跳动,数值不稳定,高端音频设备底噪偏大,音质浑浊,工业时序同步错乱,设备联动卡顿,车载总线偶发通信异常等.
这类疑难问题大多不存在程序BUG,电路布线错误,芯片损坏或电源设计缺陷,核心根源均指向时钟信号不纯,时序波动不稳定,最终落脚到两个核心关键参数:相位噪声(PhaseNoise)与时钟抖动(Jitter).这两项参数是区分普通民用晶振与高端精密晶振,评估时钟系统质量优劣的核心标准,也是高端硬件产品性能升级,认证过审,品质优化的关键突破口.
很多硬件设计师存在认知误区:认为只要晶振频率精度高,温漂小,设备时钟就足够稳定.但在高频射频,高速数字传输,精密时序测控场景中,相位噪声与时钟抖动的优先级,远高于常规频率精度.哪怕频率误差仅有0.1ppm,若抖动与相噪超标,设备依然会出现严重的性能缺陷.
作为ECS晶振品牌深圳正规授权代理,康华尔电子深耕频率器件行业多年,长期服务通信,车载,工业测控,精密仪器,物联网高端设备研发企业,积累大量时钟故障整改与晶振选型优化实战经验.本文将从基础定义,底层原理,参数区别,故障危害,产生根源,优化方案,产品选型多个维度,全方位深度解析相位噪声与时钟抖动,帮助工程师彻底理清时钟设计核心逻辑,精准解决各类时序与信号质量问题.
一,核心认知:相位噪声与抖动,同一时钟缺陷的两种维度表达
想要吃透两大参数,首先需要建立核心底层逻辑:相位噪声与时钟抖动描述的是同一个时钟不稳定物理现象,只是观测维度,测量方式,应用场景不同,二者可以通过数学公式相互换算,属于时钟纯净度的一体两面.
简单通俗理解:时钟抖动是在时域维度看时间偏差,聚焦时钟波形"准不准时",多用于数字电路,高速总线,数据采样系统,相位噪声是在频域维度看频率杂散,聚焦时钟频谱"纯不纯净",多用于射频通信,无线收发,高频本振场景.电路中所有的时序抖动,最终都会转化为频域相位噪声,所有的频谱杂散噪声,也都会反向引发时序抖动.
普通低频控制设备,常规家电,基础传感器对两项参数敏感度极低,通用高品质无源晶振即可满足基础工作需求.但对于5G/6G通信,高精度定位,高速差分传输,工业精密测控,车载智能驾驶,专业音频设备等高端产品,时序容错率极低,微小的抖动与相噪超标,都会直接导致产品性能降级,功能异常,认证失败,批量售后故障,是高端硬件设计必须严控的核心指标.
二,时钟抖动(Jitter):时域视角下的时序偏移误差
1.通俗核心定义
理想的标准时钟方波信号,波形周期绝对均匀,每一个上升沿,下降沿都会在固定,精准的时间节点稳定出现,无任何偏移,无任何偏差,时序规整度达到完美状态.但在真实的硬件电路工况中,受晶片固有热噪声,供电电源纹波,PCB电磁串扰,环境温度波动,器件长期老化,机械振动等多重因素干扰,时钟波形的边沿会出现无规律的微小偏移,时而提前触发,时而滞后触发,无法严格贴合标准时序节点.
这种实际时钟边沿相对于理想标准时钟位置的微小时间偏差与偏移误差,就是时钟抖动(Jitter).它是纯粹的时域测量指标,核心用来衡量时钟信号的时序稳定性,解答电路设计中"时间准不准"的核心问题.
2.专业参数,单位与分类
时钟抖动的行业标准计量单位为皮秒(ps),飞秒(fs),精度越高的高端时钟器件,抖动数值越小.行业主流采用RMS均方根值进行统计计算,通过长时间采样统计时钟整体波动误差,客观反映设备长期运行的时序稳定水平,数值越小,代表时钟稳定性越强,时序精度越高,信号质量越好.
按照误差产生机理,时钟抖动可分为两大类,对应不同的优化整改思路:
随机抖动(RJ):由石英晶片固有热运动,器件物理固有噪声引发,无规律,无固定周期,持续存在,属于器件本身固有属性,只能通过选用高品质低抖动晶振弱化,无法完全消除.
确定性抖动(DJ):由外部电路干扰引发,包括电源高频纹波,PCB强弱电串扰,电路谐波失真,负载不匹配等,具备规律性,可复现性,可通过电路优化,布局整改,参数匹配有效改善,彻底抑制.
3.抖动超标引发的设备典型隐性故障
时钟抖动看似仅为皮秒,飞秒级的微小误差,在低频电路中几乎无影响,但在高速数字系统中会被持续放大,成为各类疑难故障的核心诱因.高速电路时序容错阈值极低,微小的时序偏移就会突破系统容错范围,引发多重问题:高速以太网,USB,PCIe等差分总线传输误码,数据丢包,链路频繁断开重连,MCU与外设通信时序错位,导致AD采样数据跳动,数值漂移,采样精度下降,高精度检测仪器重复性差,数据误差超标,专业音频设备底噪抬升,声场模糊,音质失真,GNSS定位模块时序同步异常,出现搜星慢,信号弱,定位漂移,轨迹偏移等问题.
在高速精密硬件设计领域,行业公认核心准则:高速设备的性能上限,稳定性上限与精度上限,完全由时钟抖动的下限决定.
三,相位噪声(PhaseNoise):频域视角下的信号纯净度
1.通俗核心定义
从频谱仪频域观测角度来看,理想晶振输出的时钟信号,能量会高度集中在单一中心频率点,波形干净纯粹,无杂波,无旁瓣,无多余能量扩散.但在实际工作状态下,晶振谐振过程会产生微小的相位波动,叠加外部电磁,电源,温度干扰后,时钟信号能量会向中心频率左右两侧扩散,弥散,形成类似裙摆形态的噪声基底与离散杂散波.
这种时钟信号在频域范围内的能量扩散,频谱杂散,相位波动噪声,即为相位噪声.它是纯粹的频域核心指标,核心用来衡量时钟信号的纯净度与频谱质量,重点解答射频设计中"信号纯不纯,干扰大不大"的核心问题,是无线通信,高频射频系统的核心考核参数.
2.专业参数,单位与评判标准
相位噪声的行业标准计量单位为dBc/Hz,具体定义为:偏离中心频率指定偏移量(如1kHz,10kHz,100kHz)位置上,1Hz带宽内的噪声功率与载波主信号功率的比值.
该参数数值恒为负数,行业评判规则清晰直观:数值越小,绝对值越大,代表相位噪声越低,频谱越干净,信号纯净度越高,时钟性能越优异.普通民用晶振相位噪声数值差,噪声基底高,杂波多,高端TCXO晶振,高精度有源晶振,低相噪振荡器相位噪声极低,频谱干净无杂散,是高频精密设备的首选.同时,相位噪声可通过全带宽积分精准换算出系统总RMS抖动,实现频域与时域参数互通,是高端时钟方案选型,设备认证整改的核心依据.
3.相位噪声超标的核心危害
相位噪声主要作用于射频6G无线通信晶振,高频本振,高精度时序同步系统,直接决定设备通信质量与抗干扰能力:会导致5G/蓝牙/WiFi无线通信信噪比大幅下降,抗干扰能力减弱,有效传输距离缩短,丢包率飙升,造成射频收发本振信号不纯,频点偏移,信号解调失真,无法正常收发数据,引发基站,网关时序同步精度不足,系统时延波动过大,无法满足高精度组网需求,导致激光测距,测速,精密检测设备误差超标,精度不达标,影响车载毫米波雷达,高频电控模块信号稳定性,出现探测不准,工作异常等问题.
四,相位噪声与时钟抖动的核心区别与关联(工程师必懂)
在实际研发选型与故障整改中,很多工程师无法精准区分两项参数,导致选型偏差,优化方向错误.现将二者核心关联与区别系统化梳理,适配不同场景选型需求:
1.观测维度与属性不同:时钟抖动(Jitter)属于时域指标,聚焦时间轴的时序偏差,适用于数字电路,高速总线,数据采样,时序控制系统,相位噪声(PhaseNoise)属于频域指标,聚焦频谱轴的信号杂散,适用于射频无线,高频振荡,信号解调,通信同步系统.
2.量化单位与统计方式不同:抖动以ps/fs时间单位量化,统计时钟边沿的偏移误差大小,相位噪声以dBc/Hz对数单位量化,衡量噪声与主信号的功率比值.
3.物理本质完全互通:时域,频域相互对应,相互转化.随机抖动对应相位噪声的连续基底噪声,确定性抖动对应频谱上的离散杂散波,通过相位噪声全频段积分,可精准计算出系统总抖动值,二者是同一故障的两种表现形式.
4.场景选型侧重点不同:高速数字传输,精密采样,音频设备,工业时序控制,重点管控时钟抖动,射频通信,无线模块,高频本振,定位同步设备,重点管控相位噪声,5G终端,车载智能设备,精密一体化设备,需要同时严控两项核心参数.
五,相位噪声与抖动的核心产生来源,精准定位故障根源
时钟噪声与时序波动并非单一因素导致,而是器件,电路,布局,环境多维度叠加的结果,找准根源是优化整改的前提,四大核心来源覆盖99%的设备故障:
1.晶振器件固有性能缺陷(核心主因):低端通用晶振采用粗放式晶片切割,普通抛光与镀膜工艺,晶片内部应力残留大,谐振损耗高,固有热噪声大,出厂自带较高的相位噪声与抖动基底.这类器件的性能短板属于硬件底层缺陷,无法通过电路优化,布局整改弥补,是高端设备噪声超标的首要原因.
2.电源纹波与供电干扰:开关电源高频振荡纹波,供电电压波动,电源滤波不彻底,会直接调制晶振振荡信号,诱发大量确定性抖动与频谱杂散,大幅恶化相位噪声指标,是电路层面最常见的干扰来源.
3.PCB布局布线不规范:时钟走线过长,走线迂回,强弱电线路混布,功率走线与时钟走线平行耦合,地平面残缺,寄生电容电感过大,会叠加电磁串扰与信号反射,持续引发时序偏移,信号畸变,放大时钟噪声.
4.工况环境波动影响:设备工作温度骤变,整机发热升温,户外湿热振动,强电磁辐射干扰,会改变石英晶片谐振参数,诱发温度型时序抖动与频率漂移,持续降低时钟系统稳定性.
六,全维度优化方案:高效降低相位噪声与时钟抖动
时钟系统优化严格遵循器件源头优先,电路布局为辅,环境管控兜底的核心原则,其中晶振选型是性价比最高,效果最显著的优化手段,完整落地方案如下:
1.源头选用低相噪,低抖动品牌晶振(关键核心):放弃普通通用晶振,在高端精密场景中,优先选用工艺成熟,参数优异的ECS低相噪晶振,高精度TCXO温补石英振荡器,高频有源振荡器,从器件底层压制固有噪声与时序波动,彻底解决器件本身带来的性能短板.
2.优化时钟电源滤波体系:时钟电路独立供电,单独走线,远离开关电源,功率模块,搭配磁珠,LC滤波电路,高低频组合去耦电容,彻底滤除电源高频纹波与电压波动,杜绝电源调制引发的时钟噪声.
3.标准化PCB时钟布局设计:时钟走线做到短,直,细,避免平行走线与迂回布线,全程远离功率器件,高频干扰源,继电器开关,保证完整地平面分割,减少寄生参数与电磁串扰,最大程度保留时钟信号完整性.
4.精准匹配负载与驱动参数:严格按照MCU,芯片官方手册匹配晶振负载电容,驱动电流参数,杜绝参数失配引发的信号畸变,相位偏移,谐振损耗增大等问题,保障时钟波形规整纯净.
七,ECS晶振:低相噪,低抖动高端时钟最优解决方案

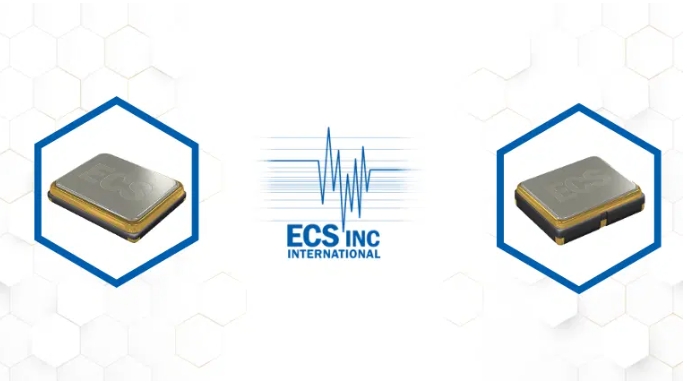

作为全球知名高端频率控制器件研发品牌,ECS伊西斯深耕精密晶振领域数十年,针对高端设备时钟噪声大,时序不稳,信号不纯的行业痛点,持续迭代晶片工艺与电路架构,全方位优化相位噪声与抖动核心参数,打造出适配全场景的高精度,高稳定时钟器件矩阵.
ECS全系高精度晶振,TCXO温补晶振,高频有有源晶振,采用纳米级镜面抛光晶片,低应力精密切割工艺,真空均匀镀膜技术,从源头大幅降低晶片固有热噪声与谐振损耗,搭配优化型振荡电路,内置屏蔽结构与降噪设计,有效抑制频谱杂散与时序波动,实现行业领先的超低相位噪声,超小时钟抖动性能,RMS抖动可达fs级,全温区信号纯净度与时序稳定性极强.
无论是5G/6G无线射频模块,高速数据传输设备,GNSS高精度定位终端,工业精密测控仪器,还是智能车载电控,毫米波雷达,高端音频设备,科研精密仪器,ECS晶振均可输出极致纯净,稳定可靠的时钟信号,彻底解决设备通信误码,数据漂移,定位不准,传输不稳,音质杂音等隐性疑难故障.品牌同时覆盖消费级,工业级,车规级全梯度产品,封装齐全,频段全覆盖,可一站式匹配各类高低速,高低精度,高低功耗硬件设计方案.
八,康华尔电子ECS晶振专属配套服务
作为ECS伊西斯品牌深圳正规授权代理,康华尔电子专注原厂ECS全系列晶振,低相噪振荡器,TCXO温补晶振,车规级晶振一站式配套服务,所有产品100%原厂溯源,品质可靠,货源稳定,交期高效,无翻新,无替代,无散新器件,全方位保障客户产品参数一致性与长期量产稳定性.
我司配备专业的高频时钟技术团队,深耕相位噪声,时钟抖动,频率温漂,时序匹配,EMC抗干扰整改等核心技术领域,拥有丰富的项目落地经验.可免费为广大研发企业提供低相噪晶振精准选型,时钟噪声超标优化,电路参数匹配调试,时序稳定性整改,样品测试评估全流程技术支持,快速解决设备各类时钟相关疑难问题,有效缩短研发周期,降低量产整改成本,提升产品核心竞争力.
如需ECS低相噪低抖动晶振样品测试,型号精准匹配,批量报价及技术咨询,欢迎来电洽谈！咨询热线:0755-27838351,康华尔电子竭诚为广大硬件研发企业提供专业,高效,靠谱的原厂配套服务！
