TXC可应用于车用电子的KHZ系列晶体振荡器

来源：精工富士查看手机网址

扫一扫!

扫一扫!

浏览：- 发布日期：2020-03-03 17:54:06【大中小】

分享到：

TXC晶振生产制造商是一家专业制造频率控制元件和感测组件的电子科技公司,中文名叫做台湾晶技科技有限公司;是我国乃至全球知名的石英晶振生产制造商,改公司的晶振生产技术在全球都是名列前茅的,主打产品包含无源晶振,石英晶体振荡器(普通有源晶振),温补晶振,差分晶振,压控晶振等,可广泛应用于网络通信,物联网,汽车电子(车载设备),行动及智能穿戴设备;本文主要介绍的是TXC旗下的一款可应用于汽车电子的32.768KHz系列的石英晶体振荡器,型号为ACZ.

石英晶体振荡器又名有源晶振,是有源晶振产品系列中性能较为普通的石英晶振晶振产品,性能相较于温补晶振,压控晶振,贴片差分晶振等高级有源晶振来说还是略逊一筹,但是石英晶体振荡器的性能又比无源晶振(石英晶体谐振器)要好,广泛应用于通信,汽车电子等对晶振性能有一定要求的设备或产品之上.

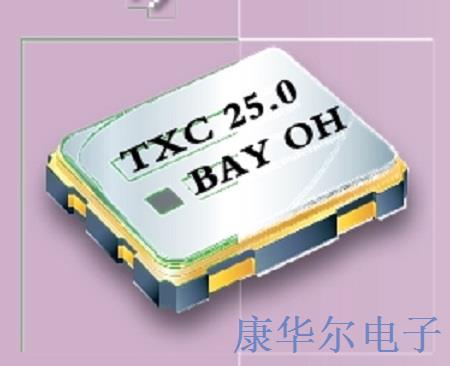

这款石英晶体振荡器的型号为ACZ,这是一款型号尺寸为5.0*3.2*1.2mm,这样的尺寸对当下最小尺寸已经达到1008mm的时代来说已经算是体积比较大的石英晶振晶振产品,但是这无伤大雅,因为它是使用在汽车这种大型工业产品之上的,虽然它在体积上不占优势,但它其它方面的性能还是相当优越的,比如它的输出频点为32.768KHz,是一款32.768K贴片晶振.

再比如它还具备低电压的特性,因为它的驱动电压最低可达1.8V;再比如它的最大工作温度温度范围为-40℃~+105℃,是一款具备耐高温性能的贴片晶振(一般情况下,称工作温度在-40℃~+85℃范围内的石英晶振产品为耐高温晶振).

除以上特性之外,该款有源晶振还具备以下三点设计亮点:

①贴片式接缝密封陶瓷封装的千赫有源晶振.

②4焊盘设计用于在印刷电路板上实现良好的焊接接触.

③AT基本解决方案提供了良好的频率稳定性.

下面来看看ACZ的具体参数表,以便加深诸位对该款时钟振荡器的了解

Output Type	CMOS
Output Load	15 pF
Oscillation Mode	Fundamental
Supply Voltage	1.8 V , 2.5 V , 2.8 V , 3.3 V
Frequency Range	32.768 kHz
Frequency Stability	± 25 ppm , ± 50 ppm , ± 100 ppm	± 50 ppm , ± 100 ppm
Operating Temperature Range	- 40 ~ + 85 ℃	- 40 ~ + 105 ℃
Storage Temperature Range	- 55 ~ + 125 ℃
Voltage Vol ( Max. ) / Voh ( Min.)	0.1 VDD / 0.9 VDD
Rise ( Tr ) / Fall ( Tf ) Time	200 ns Max.
Supply Current	3 mA Max.
Symmetry	45 ~ 55 %
Start-up Time	10 ms Max.
Aging ( at 25 ℃ )	± 5 ppm / year Max.
Reliability Standard	AEC-Q100

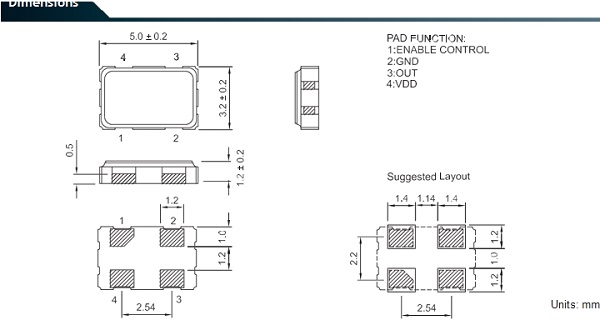

以下是该款有源SMD晶振的尺寸图

TXC可应用于车用电子的KHZ系列晶体振荡器

这款石英贴片晶振产品主要是应用于汽车电子产品上,随着自动驾驶布局加速,这种可应用于汽车电子的晶振产品的需求量会急剧增大,市场前景十分光明,所以各大晶振厂家也在积极开发具备最新性能的汽车电子晶振.
