ELLS-13.560MHz-10-R35-A4Y-F-T,AEL通讯晶振,SMD石英晶体谐振器

频率:13.56MHz

尺寸:12.7x4.7x4.2mm

ELLS-13.560MHz-10-R35-A4Y-F-T,AEL通讯晶振,SMD石英晶体谐振器,AEL晶振,艾尔晶振,英国进口晶振,型号:ELLS系列晶振,编码为:ELLS-13.560MHz-10-R35-A4Y-F-T,频率为:13.56MHz,负载电容:10pF,频率稳定性:±30ppm,频率容差:±30ppm,工作温度范围:-10℃至+60℃,小体积晶振尺寸:12.7x4.7x4.2mm封装,两脚贴片晶振,无源晶振,椭圆形石英晶振,石英晶体谐振器,SMD晶体,无铅环保晶振。具有小体积,轻薄型,高性能,高品质,高可靠性等特点。被广泛应用于:通讯设备晶振,汽车电子晶振,智能家居晶振,无线蓝牙晶振,物联网晶振,安防设备等应用。
订购热线:0755-27838351
QQ咨询 点击这里给我发消息

1

ELLS-13.560MHz-10-R35-A4Y-F-T,AEL通讯晶振,SMD石英晶体谐振器AEL晶振,艾尔晶振,英国进口晶振,型号:ELLS系列晶振,编码为:ELLS-13.560MHz-10-R35-A4Y-F-T,频率为:13.56MHz,负载电容:10pF,频率稳定性:±30ppm,频率容差:±30ppm,工作温度范围:-10℃至+60℃,小体积晶振尺寸:12.7x4.7x4.2mm封装,两脚贴片晶振,无源晶振,椭圆形石英晶振,石英晶体谐振器,SMD晶体,无铅环保晶振。具有小体积,轻薄型,高性能,高品质,高可靠性等特点。被广泛应用于:通讯设备晶振,汽车电子晶振,智能家居晶振,无线蓝牙晶振,物联网晶振,安防设备等应用。

2

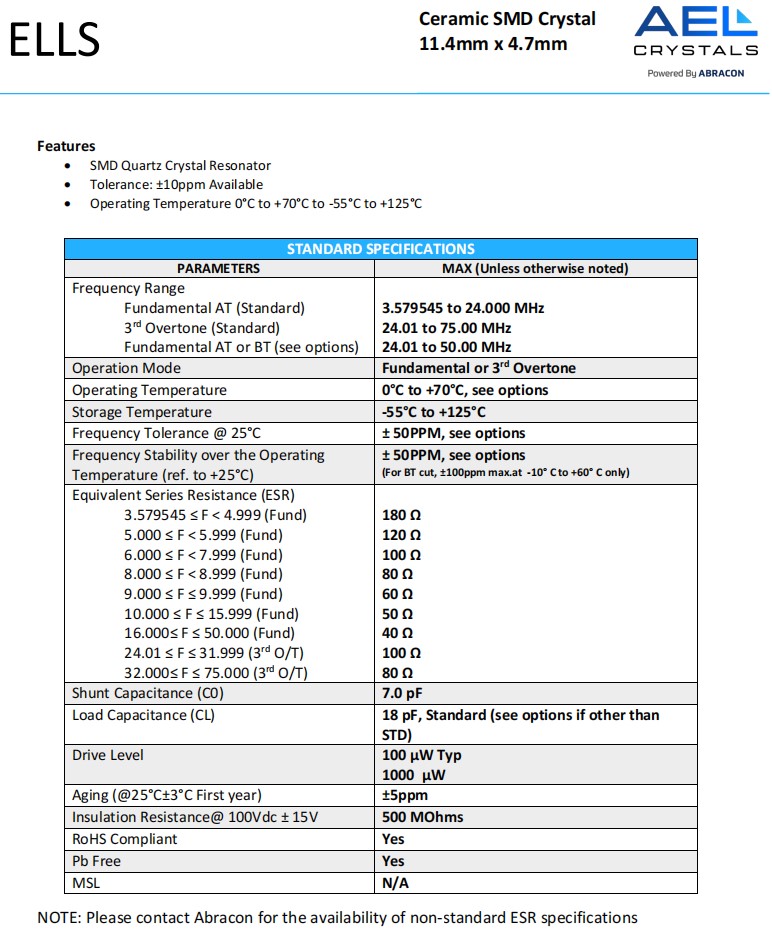

ELLS-13.560MHz-10-R35-A4Y-F-T,AEL通讯晶振,SMD石英晶体谐振器,参数表

STANDARD SPECIFICATIONS
PARAMETERS MAX (Unless otherwise noted)
Frequency Range
               Fundamental AT (Standard)
               3rd  Overtone (Standard)
               Fundamental AT or BT (see options)
13.56 MHz
24.01 to 75.00 MHz
24.01 to 50.00 MHz
Operation Mode Fundamental or 3rd  Overtone
Operating Temperature 0°C to +70°C, see options
Storage Temperature -55°C to +125°C
Frequency Tolerance @ 25°C ± 50PPM, see options
Frequency Stability over the Operating
Temperature (ref. to +25°C)
± 50PPM, see options
(For BT cut, ±100ppm max.at  -10° C to +60° C only)
Equivalent Series Resistance (ESR)
               3.579545 ≤ F < 4.999 (Fund)
               5.000 ≤ F < 5.999 (Fund)
               6.000 ≤ F < 7.999 (Fund)
               8.000 ≤ F < 8.999 (Fund)
               9.000 ≤ F ≤ 9.999 (Fund)
               10.000 ≤ F ≤ 15.999 (Fund)
               16.000≤ F ≤ 50.000 (Fund)
               24.01 ≤ F ≤ 31.999 (3rd  O/T)
               32.000≤ F ≤ 75.000 (3rd  O/T)
180 Ω
120 Ω
100 Ω
80 Ω
60 Ω
50 Ω
40 Ω
100 Ω
80 Ω
Shunt Capacitance (C0) 7.0 pF
Load Capacitance (CL) 18 pF, Standard (see options if other than
STD)
Drive Level 100 μWTyp
1000  μW
Aging (@25°C±3°C First year) ±5ppm
Insulation Resistance@ 100Vdc ± 15V 500 MOhms
RoHS Compliant Yes
Pb Free Yes
MSL N/A

20180109173140_2357

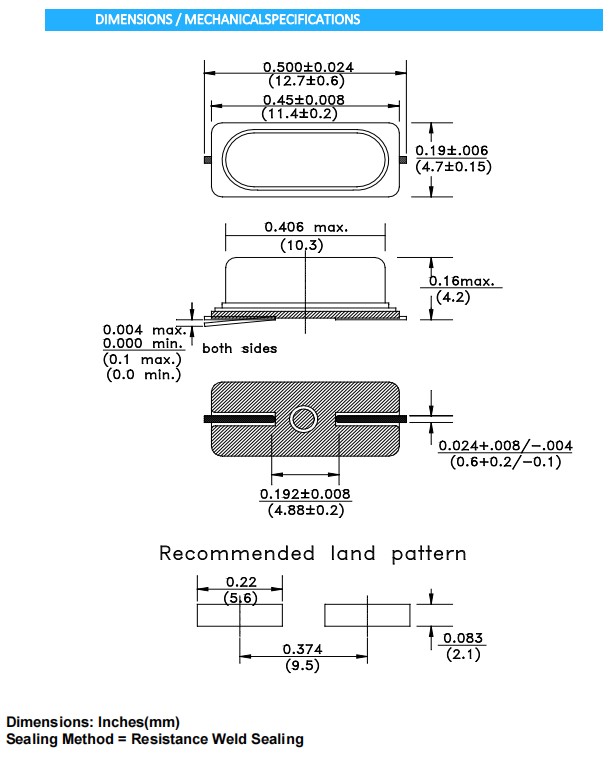

ELLS-13.560MHz-10-R35-A4Y-F-T,AEL通讯晶振,SMD石英晶体谐振器,尺寸图

ELLS

ELLS (2)

ELLS (3)

产品编码 品牌 型号 频率 负载电容
ELLS-10.000MHz-20-R60-J-Q-F-T AEL晶振 ELLS 10 MHz 20 pF
ELLS-12.000MHz-18-R60-A-4-F-T AEL晶振 ELLS 12 MHz 18 pF
ELLS-13.560MHz-10-R35-A4Y-F-T AEL晶振 ELLS 13.56 MHz 10 pF
ELLS-30.000MHz-10-R50-B1U-F-T AEL晶振 ELLS 30 MHz 10 pF
ELLS-4.000MHz-16-R120-A4-F-T 石英晶体 ELLS 4 MHz 16 pF
ELLS-4.000MHz-16-R120-B1X-F-T AEL晶振 ELLS 4 MHz 16 pF
ELLS-4.000MHz-30-R120-D4-F-T AEL晶振 ELLS 4 MHz 30 pF
ELLS-8.000MHz-16-R45-D4-F-T AEL晶振 ELLS 8 MHz 16 pF
ELM10-16.000MHz-8-R60-2-D20-T AEL晶振 ELM10 16 MHz 8 pF
ELM10-24.000MHz-16-R100-X-N15-T AEL晶振 ELM10 24 MHz 16 pF
ELM11-32.000MHz-10-R60-D1X-T AEL晶振 ELM11 32 MHz 10 pF
ELM12W-24.000MHz-6-R120-D7X-T AEL晶振 ELM12W 24 MHz 6 pF
ELM3-12.000MHz-30-R80-D4Y-T AEL晶振 ELM3 12 MHz 30 pF
ELM3-14.000MHz-30-R80-D4H-T AEL晶振 ELM3 14 MHz 30 pF
ELM3-24.000MHz-18-R40-D4H-T AEL晶振 ELM3 24 MHz 18 pF
ELM3-8.057MHz-18-R100-B4Y-T AEL晶振 ELM3 8.057 MHz 18 pF
20180109173213_5178
