Anderson晶振,AE302晶振,302-503-02-5-2070-1R8-12M800000晶振

频率：10MHZ~40MHZ

尺寸：5.0*3.2mm

5032mm体积的石英晶体振荡器有源晶振,该产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊接,及IR回流焊接(无铅对应),为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站

订购热线：0755-27838351

Anderson晶振,AE302晶振,302-503-02-5-2070-1R8-12M800000晶振 温补晶振即温度补偿晶体振荡器（TCXO），本身具有温度补偿作用，是通过附加的温度补偿电路使由周围温度变化产生的振荡频率变化量削减的一种石英晶体振荡器，高低温度稳定性:频率精度0.5PPM~2.0PPM,常用频率:26M,33.6M,38.4M,40M.因产品性能稳定,精度高等优势,被广泛应用到一些比较高端的数码通讯产品领域,GPS全球定位系统,智能手机,WiMAX和无线通信等产品,符合RoHS/无铅.

Anderson Electronics安德森电子自1959年以来一直从事石英晶体和石英晶体振荡器制造商的业务.它是一家家族企业,总统(WilliamAnderson先生)是创始人的儿子.作为近50年来石英晶体制造商,安德森电子公司总部位于宾夕法尼亚州霍利迪斯堡的总部,在电信,变频控制,遥测,医疗,仪器仪表,航空电子和通信行业服务于全球市场.定制水晶需求以具有竞争力的价格设计和制造.由于能够在现场切割和搭接石英,快速交付是产品的标准部分.

安德森电子是您满足所有石英晶体需求的最佳来源.无论您需要晶体毛坯,精密晶体,传感器晶体,密封单元还是混合时钟振荡器,OCXO恒温晶振,TCXO温补晶振,VCXO压控晶振,声表面滤波器和时钟晶体振荡器，双旋转晶体(SC,IT,FC)还是低相位噪声单元,或需要更标准的频率控制设备,安德森电子都能可靠地提供高质量的晶体单元以满足您的要求.这与我们卓越的客户服务和交付能力相结合,可提供您所需要的和应有的资源.

除了为计算机市场生产晶体和振荡器外,我们还生产高可靠性晶体,滤光晶体和我们的新产品“高频基本晶体”.这一新流程使我们能够在基波上获得高达200,00MHz的频率.

安德森电子的核心产品包括:

晶体1Mhz至350Mhz(可提供倒置台面)-标准通孔,SMD封装,定制封装

晶体振荡器1Mhz至350Mhz-标准通孔,SMD封装,定制封装

压控晶振1Mhz至350Mhz-标准通孔,SMD封装,定制封装

温度补偿振荡器1Mhz至350Mhz-标准通孔,SMD封装,定制封装

晶体滤波器1Mhz至350Mhz(可提供倒置台面)-标准通孔,SMD封装,定制封装

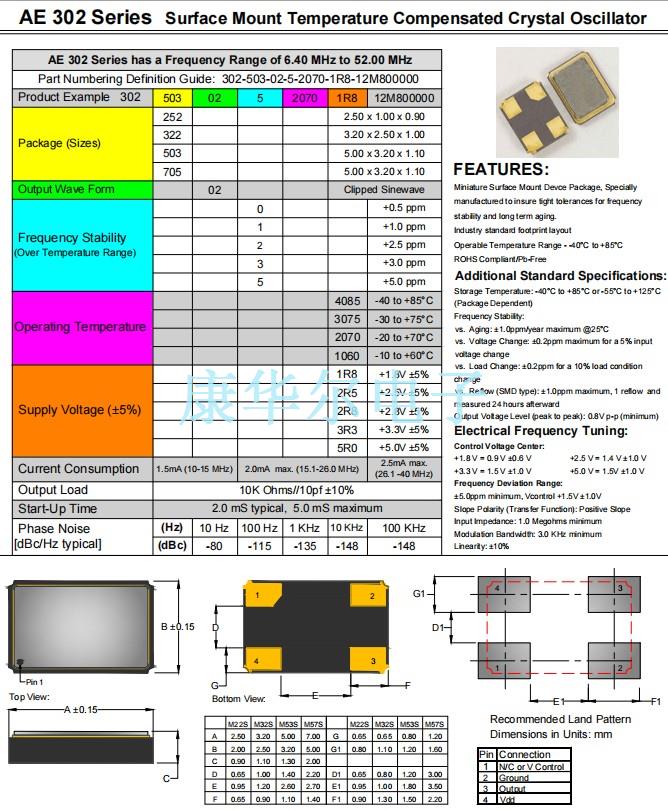

AE 302 Series has a Frequency Range of 6.40 MHz to 52.00 MHz
Part Numbering Definition Guide: 302-503-02-5-2070-1R8-12M800000
Product Example 302	503	2	5	2070	1R8	12M800000
Package (Sizes)	252				2.50 x 1.00 x 0.90
	322				3.20 x 2.50 x 1.00
	503				5.00 x 3.20 x 1.10
	705				5.00 x 3.20 x 1.10
Output Wave Form		2			Clipped Sinewave
Frequency Stability (Over Temperature Range)			0			+0.5 ppm
			1			+1.0 ppm
			2			+2.5 ppm
			3			+3.0 ppm
			5			+5.0 ppm
Operating Temperature					4085	-40 to +85°C
					3075	-30 to +75°C
					2070	-20 to +70°C
					1060	-10 to +60°C
Supply Voltage (±5%)					1R8	+1.8V ±5%
					2R5	+2.5V ±5%
					2R8	+2.8V ±5%
					3R3	+3.3V ±5%
					5R0	+5.0V ±5%
Current Consumption	1.5mA(10-15 MHz)		2.0mA max. (15.1-26.0MHz)			2.5mA max.(26.1 -40MHz)

Anderson晶振,AE302晶振,302-503-02-5-2070-1R8-12M800000晶振

自动安装时的冲击：
石英晶振自动安装和真空化引发的冲击会破坏SMD晶振产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对晶振特性产生影响。条件改变时,请重新检查安装条件。同时,在安装前后,请确保石英晶振产品未撞击机器或其他电路板等。
每个封装类型的注意事项
陶瓷包装晶振与SON产品
在焊接陶瓷晶振和SON产品 (陶瓷包装是指贴片晶振外观采用陶瓷制品) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂（开裂）。尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法。
陶瓷包装石英晶振
在一个不同扩张系数电路板（环氧玻璃）上焊接陶瓷封装石英晶振时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。
