Greenray打造适配5G与智能时代的高性能晶振方案
Greenray打造适配5G与智能时代的高性能晶振方案
在数字通信持续迭代,万物智能加速落地的时代浪潮之下,5G通信网络,工业互联网,智能感知,卫星通信,边缘计算等产业对时序基准器件的性能要求,正在迎来一轮全新升级.很多终端设备厂商在研发过程中会发现,射频信号失真,同步误差过大,高低温环境下通信断连,振动工况下设备丢包等一系列棘手问题,根源往往不在于射频芯片,基带芯片,而在于一颗作为系统"时间心脏"的晶体振荡器.频率稳定度,相位噪声,抖动指标,抗冲击抗振动能力,宽温适应性,长期老化特性,直接决定整套通信系统能否稳定,持续,精准运行.
一,5G与智能时代,时序器件面临的全新技术挑战
从2G,3G,4G演进到5G,通信网络的底层逻辑发生了根本性变化.4G时代以移动宽带为主,同步需求相对宽松,常规精度晶振即可满足大部分基站,终端使用;而5G引入MassiveMIMO,毫米波通信,网络切片,超低时延通信(URLLC),海量机器通信(mMTC)三大应用场景,同时支撑工业自动化,远程医疗,自动驾驶,无人机集群,智能电网等高可靠业务,对时间同步,频率基准提出了前所未有的严苛标准.
首先是频率稳定度的要求大幅抬升.5G基站之间,基站与核心网之间,基站与终端之间需要保持纳秒级时间同步,一旦基准时钟发生漂移,载波相位就会偏移,解调误码率快速上升,直接导致速率下降,通信掉线.传统普通商用晶振,在温度波动,电压波动的环境下频漂可以达到几个ppm甚至更高,无法满足5GStratum3级时钟同步规范,而5G宏基站,微基站,皮基站,直放站,射频拉远单元RRU,都需要更高等级的参考振荡器.
其次,相位噪声与抖动指标成为射频链路的核心瓶颈.5G信号带宽更大,调制阶数更高,采用256QAM乃至更高阶调制,信号对噪声极度敏感.晶振相位噪声差,会直接抬高射频本底噪声,信噪比恶化,接收灵敏度下降,覆盖范围缩水.尤其是毫米波5G设备,工作频率高,微小的相位噪声会在高频端被放大,严重影响通信质量.
再者,应用场景的环境复杂度急剧提升.5G通信晶振设备不再只放置在恒温机房内:户外宏基站常年面对-40℃~+85℃甚至更宽温度区间,昼夜温差,季节温差巨大;车载5G终端,机载通信设备,无人机通信模块持续承受振动,冲击;工业5G网关,现场采集单元处在电磁干扰强,粉尘,温变剧烈的车间环境;便携智能电台,移动测控设备还需要兼顾低功耗,小体积,高抗震的综合需求.普通晶振在这类复杂工况下极易出现频漂超标,停振,性能劣化等故障.
与此同时,整个智能产业生态,也在同步拉高频率器件的门槛.智能电网同步相量测量装置(PMU)依赖高精度时钟完成电网相位采集;工业机器人,伺服控制系统依靠精准时序实现多轴同步运动;激光雷达,高精度定位模块,智能测绘仪器,都要求时钟长期稳定,老化漂移尽可能低.大量智能设备正在从"能用"走向"高可靠,长寿命,免维护",频率源不再是一个简单的配套元器件,而是整机性能的决定性一环.
多重约束叠加之下,市场迫切需要兼顾高稳定度,超低相位噪声,低g灵敏度,强抗振抗冲击,宽温适配,封装多样化的精密晶振产品,这也正是Greenray长期聚焦的赛道.Greenray自创立以来,始终把严苛场景下的频率稳定性作为产品研发核心,没有单纯追求极致小型化而牺牲稳定性能,而是在性能,体积,功耗,可靠性之间寻找最优工程解,形成区别于普通消费级晶振厂商的技术路线.
二,Greenray品牌技术底蕴:以石英精密工艺构筑频率控制核心竞争力
GreenrayIndustries扎根美国宾夕法尼亚州Mechanicsburg,拥有接近65年精密石英振荡器研发制造经验,全流程自主完成石英谐振器切割研磨,电极镀膜,电路设计,温补算法调试,恒温腔体封装,筛选测试,质量管理体系通过ISO9001认证,产品覆盖1Hz~1GHz的宽广频率区间,面向通信,航空航天,卫星通信,测控仪器,工业高端装备等领域交付OCXO,TCXO,VCXO,时钟振荡器四大品类,支持贴片SMD,直插DIP,混合封装以及定制化开发,能够承接客户非标频率,特殊封装,特殊可靠性指标的定制需求.
在TCXO温补晶振技术路线上,Greenray晶振自研数字化温度补偿算法,区别于传统简单热敏电阻模拟补偿方案.模拟温补容易出现补偿曲线非线性偏差,在高低温拐点位置稳定度变差;Greenray数字化TCXO在出厂前对每一颗晶体进行全温区多点扫频标定,把温度-频率偏移曲线写入内部补偿单元,实时根据温度采样动态修正输出频率,从而实现更平坦的温漂曲线.代表产品如T50,T53,T57,T58,T79系列,就是面向5G通信主推的高性能TCXO产品线.其中T50系列温补稳定度可达±0.05ppm(-40~+85℃),T58系列稳定度低至±50ppb,也就是百亿分之五十级别,具备超低g灵敏度,高抗冲击特性,官方明确标注适配5G基站,Stratum3时钟,微波接收机,机载无线通信等场景;T79采用7.0×5.0mm紧凑贴片封装,温稳±0.3ppm,支持3.3V/5V供电,兼顾小型化与高精度;T53为5.0×3.2mm小尺寸贴片TCXO,±0.5ppm宽温稳定,适合空间受限的轻量化5G终端与小型射频单元,输出支持削波正弦波或者CMOS方波两种模式,适配不同射频电路设计需求.
OCXO恒温晶振是Greenray标志性优势品类,也是5G核心节点,卫星通信,精密测量设备的基准时钟首选.TCXO依靠算法补偿频漂,而OCXO是通过微型恒温槽把石英晶体维持在恒定工作温度,从根源上消除温度变化带来的频率漂移,稳定度远高于TCXO.GreenrayYH1300等OCXO系列,采用低g灵敏度设计,g灵敏度指标低至3×10?¹?/g,在振动,加速度环境下频率扰动极小,非常适合移动基站,机载,车载通信设备.OCXO产品频率覆盖1MHz~200MHz,封装包含小型DIP以及SMD贴片恒温封装,长期老化率极低,年度频率漂移量微弱,设备长时间不间断运行不需要频繁校准时钟,完美匹配5G核心机房,汇聚节点,高精度同步设备7×24小时连续工作的需求GreenrayI....很多高端5G核心网同步设备,卫星地面站射频单元,都会选用GreenrayOCXO作为一级参考时钟,再向下游分配给板卡上的TCXO,锁相环,构建分层时钟树.
除TCXO与OCXO之外,GreenrayVCXO压控晶振同样是5G射频链路不可缺少的器件,典型型号如N630系列SMDVCXO,在紧凑封装内融合低相位噪声与超低g灵敏度特性,适合锁相环PLL电路,用于射频本振调制,频率捷变通信系统;ZT600/ZT601系列宽稳定度贴片TCXO,频率覆盖10MHz~300MHz,支持3.5V/5V供电,面向大功率射频通信设备,工业无线专网设备.
抗振动,抗冲击,低g灵敏度,是Greenray另一大差异化亮点.普通晶振一旦处于振动环境,晶体谐振模态会被外力扰动,产生调频噪声,通信设备出现间歇性误码.Greenray从晶体固定结构,封装减震设计,内部电路屏蔽,腔体应力释放多个维度优化,多款型号支持超高冲击耐受,例如T32新品TCXO温补晶振可承受75000g冲击,温区覆盖-55℃~+125℃,稳定度±1ppm,面向极端环境无线通信,测控装备.对于车载5G,无人机通信,移动应急通信基站这类持续运动,振动的5G设备,低g灵敏度指标远比纸面静态稳定度更有实际价值,也是很多客户选型时容易忽略的关键点.

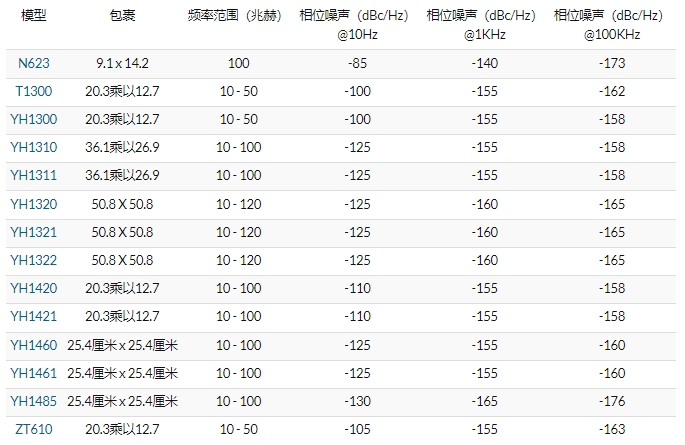

相位噪声控制贯穿Greenray全产品线设计.低相位噪声意味着时钟频谱更纯净,近端,远端噪声抑制到位,帮助射频系统压低底噪,提升接收灵敏度,在5G高频,高阶调制场景下优势突出.Greenray在振荡电路中选用低噪声放大器架构,优化电源稳压与滤波设计,搭配高Q石英谐振器,同时做好电磁屏蔽,避免数字电路噪声串扰时钟输出.在很多对比测试中,同稳定度等级下Greenray振荡器的相位噪声指标优于大量同类型进口品牌,成为射频工程师在高性能通信链路中的优选方案.
同时Greenray具备强大的定制化服务能力.当标准型号的频率,封装,输出波形,供电电压,温区,稳定度无法匹配客户5G项目硬件方案时,原厂支持定制开发,从参数定义,样品验证,可靠性摸底到批量量产提供完整技术支持,尤其适合通信设备厂商新项目预研,特种无线装备开发.原厂所有产品出厂前都经过全温区测试,电压拉偏测试,振动冲击筛选,剔除早期失效器件,保证交付一致性,降低终端整机批量故障率.
三,Greenray晶振在5G与智能产业中的典型落地场景
(一)5G通信基础设施:宏基站,RRU,微基站,直放站
5G基站系统分为基带单元BBU,射频拉远单元RRU,分布式微基站,室内皮基站,信号直放站等不同形态,不同位置对时钟等级需求不一样.BBU机房核心同步节点,对时钟精度,长期稳定性要求最高,一般选用GreenrayOCXO恒温晶振作为基准时钟源,给板卡锁相环,时间同步模块提供参考;RRU远端射频单元,户外宏基站,安装在铁塔,楼顶,温差大,雷击电磁环境复杂,优先选用GreenrayT58,T50等高稳定度TCXO,兼顾精度,宽温,抗震;室内微基站,小型一体化基站,5G信号放大直放站,PCB空间紧张,对功耗,体积敏感,T53,T79这类小尺寸贴片TCXO是理想选择,稳定度足够,封装小巧,方便硬件布局.
5G的时间同步依赖1588PTP协议或者SyncE同步以太网,协议本身只能传输时间信号,如果本地时钟源漂移过大,同步恢复,保持模式(holdover)性能就会很差.当外部GPS/北斗授时信号短暂丢失时,本地晶振将独自维持时钟精度,holdover时长和误差直接由晶振的温漂,老化特性决定.Greenray低相位噪声6G晶振,OCXO优秀的保持特性,能够保证基站在授时信号短暂丢失期间,依然维持在5G同步误差范围之内,避免基站退服,小区业务中断,大幅提升网络可靠性,这对于偏远地区基站,隧道井下5G专网,矿山工业5G基站尤为重要.
毫米波5G设备是另一个高价值场景.毫米波频段频率高,对本振相位噪声极其敏感,Greenray低相位噪声振荡器可以帮助毫米波射频前端获得更好信噪比,提升覆盖距离,降低解调误码,助力毫米波在高清回传,场馆热点,园区专网场景商用落地.
(二)工业5G,智能制造与工业互联网
工业智能时代,大量设备依靠工业5G,无线专网完成实时数据采集,伺服同步,远程控制.智能工厂里的机器人,数控设备,机器视觉同步采集单元,分布式IO网关,智能传感器,对时钟同步有强实时性需求.一旦不同设备时钟不同步,多机器人协同作业,视觉定位,运动控制就会出现动作错位,引发生产事故.
Greenray晶振适配工业5G网关,边缘计算盒子,无线采集终端,宽温特性适配车间高温,低温,通风不良工况,抗电磁干扰设计适配变频器,大功率电机带来的复杂电磁环境.在智能电网领域,同步相量测量装置PMU,配电自动化终端需要精准时钟采集电网电压电流相位,实现故障定位,稳定控制,GreenrayOCXO/TCXO长期稳定,低老化的特性,满足电网设备长期免维护运行要求.油气,矿山井下无线通信装备,要求器件宽温,高抗震,高可靠性,Greenray加固型振荡器能够适配这类高危工业场景.
(三)移动智能通信终端:车载5G,无人机,便携通信电台
车载5GT-BOX,车载网关,自动驾驶域控制器的通信链路,长期处于发动机振动,温度剧烈变化环境,普通晶振容易出现频漂,导致车联网通信卡顿,定位授时偏差.无人机5G图传,数传链路,飞行过程持续振动,加速度变化,对g灵敏度指标要求严苛,T58,T32系列低g灵敏度TCXO,能够在高速机动状态下维持稳定时钟,保障高清图传,遥控指令低丢包传输.应急通信便携电台,单兵无线终端,既要小体积低功耗,又要野外高低温环境可靠工作,Greenray紧凑型SMDTCXO完美匹配这类轻量化高性能无线终端.
(四)卫星通信,高精度定位,测量仪器
卫星地面站,便携卫星通信终端,北斗卫星导航晶振/GPS授时接收机,需要极高稳定度的频率基准,GreenrayOCXO大量应用于卫星通信射频单元,授时板卡.各类精密测试仪器,频谱分析仪,信号源,矢量网络分析仪,时钟源直接决定仪器测量精度,仪器厂商会选用Greenray高精度振荡器作为内部参考源;测绘,激光雷达,高精度定位设备,依靠稳定时钟保障测距,定位时序精准.
(五)物联网高端智能装备
普通消费级IoT产品对晶振要求低,但高端智能装备,例如高端安防激光雷达,智能巡检机器人,高精度环境监测设备,医疗无线监测设备,通信链路,采样同步对时钟指标有更高要求,Greenray系列振荡器可以满足高端IoT设备长期稳定工作的需求,区别于普通低成本晶振,降低设备返修率,提升产品高端竞争力.
四,选型误区解析:5G晶振选型不能只看纸面稳定度
很多硬件工程师在项目选型时,容易只对比参数表上的ppm稳定度数值,忽略配套指标,导致样机测试通过,批量上整机之后,在振动,高低温,长时间老化测试中暴露出通信问题,这里结合Greenray产品的设计思路,梳理几个高频选型误区.
第一,静态稳定度≠实际工况稳定度.很多晶振厂商给出的±0.5ppm是恒温静态测试数值,没有叠加振动,加速度影响;而g灵敏度指标决定振动下的动态频漂.同样是±0.5ppmTCXO,低g灵敏度型号在振动下频率几乎不会跳变,普通型号在振动时频漂会直接超标.在车载,无人机,移动基站项目中,g灵敏度优先级甚至高于静态温稳,这也是Greenray持续强化低g灵敏度设计的原因.
第二,相位噪声和稳定度需要同时评估.有些晶振温漂指标好看,但相位噪声差,放到5G射频电路中,解调误码率居高不下,射频工程师很难排查原因,根源就是时钟噪声抬高本底噪声.做射频链路设计,需要同时看近端相位噪声,远端相位噪声指标,优先选择低相位噪声架构的振荡器,Greenray在产品手册中会明确标注相位噪声曲线,方便射频仿真评估.
第三,holdover保持能力依赖老化率与温漂,而不是单纯依靠锁相环.当GPS/北斗授时丢失,基站进入保持模式,晶振的老化漂移,温度漂移共同决定时钟能维持多久合格精度.OCXO因为恒温结构,holdover性能远优于TCXO,适合核心同步节点;RRU,微基站可以选用高等级TCXO做折中方案,GreenrayT50,T58就是专门优化holdover表现的通信级TCXO.
第四,封装尺寸和可靠性的取舍.一味追求超微型封装,晶体谐振腔会缩小,Q值下降,相位噪声,抗振动能力变差.Greenray的产品布局兼顾两条路线:一条路线是T53,T79这类中小型贴片,适合轻量化终端;另一条路线是ZT600,YH1300等尺寸偏大,性能拉满的型号,给基站,仪器,地面站使用,不会盲目为极致小型化牺牲可靠性,客户可以根据整机预算,空间,可靠性等级分层选型.
第五,供货与一致性风险.进口晶振市场鱼龙混杂,散新,翻新,拆机件大量流通,同型号不同批次参数离散性大,样机测试合格,批量之后故障率飙升.Greenray原厂器件全部经过筛选,参数一致性控制严格,康华尔电子作为正规代理,所有货源来自原厂正规渠道,原装正品,每一批次可提供原厂出厂测试资料,支持客户入厂检验,可靠性摸底测试,规避假货,散新料带来的项目风险.
五,康华尔电子:作为Greenray代理,为5G与智能硬件客户提供全链条配套服务
一款高性能晶振,想要真正在项目里落地,不只是采购物料这么简单,还包含前期方案评估,参数比对,样品申请,原理图布局建议,测试问题协同,批量交付,售后技术支持等一系列配套工作,这也是康华尔电子作为授权代理的核心价值.
样品阶段,康华尔电子可以快速提供GreenrayTCXO,OCXO,VCXO压控晶振样品,配套规格书,测试报告,支持客户做高低温箱测试,振动台测试,相位噪声测试,holdover时长测试;针对PCB布局,给出晶振电源滤波,隔离,接地,屏蔽设计建议,很多时候样机时钟指标不达标的问题,不是晶振本身性能不足,而是电源噪声,布局串扰导致,我们可以协助排查测试现象,区分是电路设计问题还是器件本身问题,大幅缩短客户项目调试周期.
在交付层面,康华尔电子常备Greenray主流通信型号现货库存,缓解很多通信项目面临的交期紧张压力;对于大批量长期订单,可提前锁产能,排产,稳定交付节奏;同时严格管控货源,杜绝翻新,散新,仿冒器件,每一批物料均可提供原厂溯源资料,满足通信设备厂商,军工配套企业,仪器厂商的品质管控体系要求.
售后环节,当客户在可靠性测试,量产阶段遇到频漂,起振,噪声相关异常,康华尔电子技术团队可以第一时间介入,同步反馈原厂FA分析,协助定位失效机理,给出整改方案,而不是简单更换物料,从根源上帮助客户优化整机时钟设计方案.
不管您正在研发5G宏基站,轻量化微基站,工业5G网关,车载通信终端,无人机数传图传设备,卫星地面站,高精度测量仪器,或是高端智能巡检,激光雷达装备,如果需要高稳定,低相位噪声,强抗振的精密频率源,Greenray全系列TCXO/OCXO/VCXO晶振都可以纳入方案评估范围.深圳市康华尔电子,Greenray晶振品牌正规授权代理,原装正品,选型,样品,批量供货,技术对接一站式服务,欢迎来电咨询:0755-27838351.
六,时钟基准,是5G智能时代看不见的核心底座
当行业目光聚焦在5G基带芯片,射频芯片,算力芯片,AI算法的时候,晶体振荡器作为系统时序源头,常常被隐藏在硬件原理图角落,成为一个容易被忽略的基础器件.但整个无线通信,智能感知体系的精准同步,稳定传输,都建立在这一颗颗石英振荡器输出的纯净,稳定频率信号之上.没有高性能时钟基准,再强大的基带与射频芯片,都无法发挥设计指标.
通信技术还在持续向前演进,5G-A,6G预研,新一代工业无线专网,低轨卫星互联网,自动驾驶集群通信,将会对频率源提出更高的指标需求,未来Greenray也会持续迭代产品,推出更高精度,更低噪声,更小型化的振荡器产品,持续匹配下一代通信技术发展.康华尔电子将持续做好桥梁,把Greenray高性能晶振方案带给国内通信,工业智能,测控仪器研发企业,配合国内硬件厂商完成产品升级,共同搭建稳定可靠的数字基础设施时序底座.
