TG32是一款专为网络应用量身打造的有源晶振

在数字通信网络高速迭代的时代,从城域骨干网,数据中心交换机,企业级路由器,到光纤光模块,工业以太网网关,所有高速网络设备的稳定运行,都高度依赖高精度,低抖动的时钟基准信号.网络带宽持续向25G,100G,400G甚至800G演进,系统对时钟源的相位噪声,随机抖动,温漂稳定性,信号接口兼容性提出了前所未有的严苛要求.时钟振荡器作为整个通信系统的"心跳",一旦时钟信号存在过大抖动与相位噪声,会直接造成信号采样误码,丢包,传输延迟波动,导致网络吞吐率下降,严重时引发通信链路断连.
康华尔电子是Transko晶振品牌国内授权代理商,可为广大硬件研发企业提供TG32低相位振动子全系列样品申请,技术选型,批量供货服务,欢迎来电咨询0755-27838351.
一,Transko晶振品牌背景:深耕通信时钟领域的专业振荡器厂商
Transko晶振Electronics是专注石英晶体元器件研发,设计与制造的美国厂商,自品牌创立以来持续深耕晶体,有源振荡器XO,温补晶振TCXO,压控振荡器VCXO等时钟器件赛道,产品大量应用于通信网络,光通信,工业自动化,存储,测试测量等对时序精度要求严苛的行业领域.
在产品研发与品控层面,Transko晶振拥有完整的晶片研磨,镀膜,封装与测试产线,配备高端相位噪声,抖动测试仪器,可对每一批次振荡器做全参数验证.Transko晶振的产品设计思路紧密跟随通信行业技术迭代,针对网络设备的痛点持续迭代时钟器件,TG32系列正是其面向网络基础设施开发的标志性产品之一.不同于市面上单一输出类型的贴片振荡器,TG32在同封装平台上集成三种主流输出接口,大幅降低设备厂商BOM管理成本与PCB重新改板风险,这也是该产品推出后受到通信硬件工程师重点关注的核心原因.
康华尔电子长期代理Transko晶振全系列晶振产品,依托深圳的仓储与技术团队,为国内网络设备,光模块,工业控制企业提供Transko晶振TG32,TGM,TDP,TLP等全系列振荡器的技术支持,样品测试,批量现货交付,可协助客户完成参数选型,规格书解读,可靠性评估,解决项目研发阶段的时钟器件选型难题.
二,Transko晶振TG32产品核心概述:面向网络应用的多输出微型振荡器
Transko晶振TG32是一款陶瓷基贴片SMD有源石英振荡器,封装规格为3.2×2.5×1.1mm,6焊盘贴片封装,属于行业主流3225封装尺寸,可直接兼容现有PCB焊盘设计,便于硬件工程师快速替换升级.该系列核心定位就是网络通信设备时钟应用,支持CMOS(HCMOS),LVDS,LVPECL三种输出类型,覆盖10.0MHz至1500MHz超宽频率范围,供电电压支持2.5V与3.3V两种主流网络系统电源轨,完全适配交换机,路由器,光模块,宽带接入网关,工业以太网控制器等硬件平台.
TG32全系列符合RoHS环保规范,无铅封装,满足现代电子产品环保合规要求;工作温度区间覆盖-40℃~+85℃,宽温特性保证设备在机房,户外通信机柜,工业车间等温差波动较大的场景稳定工作.频率稳定度提供多档位可选,包含±10ppm,±50ppm,±100ppm,工程师可以根据网络系统时钟预算与精度需求灵活选型.同时产品内置使能/关闭引脚(Enable/Disable),支持时钟输出开关控制,在系统低功耗休眠场景下关闭振荡器输出,降低整机功耗,非常适合需要电源管理的网络终端设备.

从产品命名规则来看,TG32系列型号编码可以区分输出类型,供电电压,频率,稳定度等关键参数,康华尔电子技术团队可以协助客户根据项目需求快速匹配TG32完整料号,提供规格书,测试报告,支持定制特定频率与稳定性规格的器件.
三,TG32三大输出接口深度解析:CMOS/LVDS/LVPECL,适配不同网络层级设计
网络设备从低速管理信号到高速串行数据,需要不同类型的时钟电平接口,传统方案往往需要选用不同型号,不同封装的振荡器,增加物料种类与PCB设计工作量.TG32最大亮点就是同一封装平台支持CMOS,LVDS,LVPECL三种输出,下面逐一分析三种接口特性以及在网络系统中的适用场景.
3.1CMOS(HCMOS)单端输出
CMOS属于单端逻辑输出,也是最经典的时钟输出形式,TG32的CMOS输出型号负载能力典型值15pF,输出高低电平满足0.1VDD~0.9VDD,信号接口简单,无需差分端接电阻,PCB布线难度低,成本更优.
在网络设备中,CMOS时钟多用于低速控制时钟,MCU系统时钟,管理通道时钟,例如交换机主控板的单片机,PHY芯片的参考时钟,网关主控单元.这类场景时钟频率偏低,一般在10MHz~100MHz区间,对差分信号无强制需求,使用TG32系列CMOS版本即可满足时序需求,简化PCB布局,减少外围元器件数量.CMOS的短板在于单端信号抗干扰能力偏弱,高速高频场景容易产生EMI电磁辐射,所以不适合100MHz以上的高速串行时钟.
3.2LVDS低压差分信号输出
LVDS(LowVoltageDifferentialSignaling)低压差分信号,是高速网络最常用的差分时钟接口,标准差分摆幅约325mV~350mV,依靠一对差分正负信号线传输时钟信号,共模噪声会在差分接收端相互抵消,具备优秀的抗电磁干扰能力,低EMI特性.LVDS低抖动晶振的功耗相比LVPECL更低,PCB端仅需要在接收端放置100Ω差分终端电阻,电路设计简洁.

在通信网络中,LVDS时钟广泛应用于10G/25G以太网PHY,光模块参考时钟,交换芯片参考时钟,频率常见125MHz,156.25MHz,200MHz等.TG32的LVDS版本支持最高1.5GHz输出,满足高速网络芯片的参考时钟需求.对于数据中心TOR交换机,企业三层交换机,LVDS版本TG32是性价比很高的时钟源方案,兼顾低抖动,低EMI与功耗.

3.3LVPECL低压正射极耦合逻辑输出
LVPECL(LowVoltagePositiveEmitter-CoupledLogic),是高速通信领域高性能差分时钟接口,差分摆幅约800mV,信号压摆更大,信号边沿陡峭,拥有极低的相位抖动和相位噪声,在超高速串行通信链路中优势突出.LVPECL适合骨干路由器,高端光传输设备,400G光模块这类对时钟抖动指标极其严苛的场景.
LVPECL基于射极耦合电路,晶体管不会进入截止区,所以信号切换速度极快,高频下抖动性能优异;但缺点是静态功耗更高,PCB设计时需要配套偏置终端电阻,对阻抗控制要求更高.在核心网,城域传输设备中,系统误码率指标要求达到10^-12甚至更低,微小的时钟抖动就会直接影响链路误码性能,此时TG32的LVPECL输出振荡器版本就是理想选择,能够为高速SerDes接口提供高质量基准时钟.
简单总结选型逻辑:低速主控时钟选用TG32CMOS版本;中高速交换机,普通光模块优先LVDS;核心骨干网,400G/800G高端光模块,追求极致低抖动,选择LVPECL版本.康华尔电子技术工程师可以根据客户系统的芯片接口类型,频率,抖动指标,直接推荐TG32对应的输出版本与料号.
四,TG32在网络基础设施的典型应用场景
Transko晶振在设计TG32之初,目标市场就是各类网络硬件产品,覆盖从核心骨干网络到终端接入网络的全链条场景,下面介绍TG32的落地应用方向.
4.1以太网交换机(企业交换机,数据中心TOR交换机)
交换机是TG32最主要的应用市场.企业二层/三层交换机,数据中心叶脊架构TOR交换机内部包含交换ASIC芯片,以太网PHY,需要多路参考时钟.低速管理时钟选用TG32CMOS型号;高速SerDes参考时钟,使用TG32LVDS版本;高端万兆,25G交换机,如果对抖动指标要求严苛,可选用LVPECL版本.3.2×2.5mm小封装,节省PCB板面积,对高密度多端口交换机的小型化设计非常友好.宽温-40~85℃,满足机房设备长时间不间断连续运行的环境要求.
4.2路由器与宽带网关
骨干路由器,边缘路由器,PON网关,家庭/工业宽带网关都需要高精度时钟.边缘网关主控MCU时钟使用CMOS输出TG32;路由器高速转发平面的PHY与SerDes接口,采用LVDS/LVPECL型号.TG32支持2.5V/3.3V供电,适配网关内部多电源域设计;使能引脚可以在网关待机时关闭时钟输出,降低整机待机功耗.
4.3光通信模块(SFP+,QSFP28,QSFP-DD光模块)
10G,25G,40G,100G光模块内部需要稳定参考时钟,光模块属于空间极度受限的器件,3225封装TG32体积紧凑,非常适合光模块内部贴片装配.光模块对时钟抖动,相位噪声敏感,LVDS与LVPECL版本TG32可以为光模块SerDes提供基准时钟,保障光信号收发的误码性能.
4.4工业以太网设备
工业网络如Profinet,EtherCAT,EtherNet/IP工业交换机,现场总线控制器,设备通常部署在工厂车间,温度波动大,存在电机,变频器带来的强电磁干扰.TG32宽温特性加上差分LVDS/LVPECL的抗干扰能力,能够抵御工业环境噪声,保障工业网络实时通信不丢包.
4.5服务器与存储网络设备
数据中心服务器网卡,存储阵列,SAN存储交换机,需要为高速网卡,存储控制器提供参考时钟,TG32多输出版本可以适配不同网卡芯片的时钟接口需求,统一BOM物料,减少物料种类,简化供应链管理.

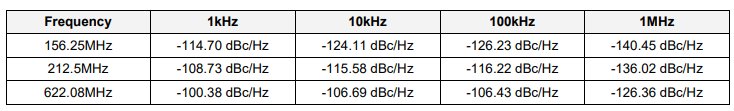

五,高速网络中时钟抖动与相位噪声的底层原理,TG32的性能优势
很多硬件工程师都清楚,高速网络通信的误码问题,很大一部分根源来自时钟源的抖动.串行高速通信(SerDes)采用时钟数据恢复CDR技术,接收端依靠参考时钟对高速串行数据流做采样.如果参考时钟存在相位噪声与抖动,采样窗口会发生偏移,一旦超出数据眼图的窗口范围,就会出现采样错误,产生误码.网络速率越高,单个bit的时间窗口越窄,对时钟抖动的上限要求就越严格.
例如10G以太网,单比特周期仅100ps,微小的ps级抖动就会压缩眼图余量;到400G高速光通信链路,对时钟随机抖动的要求达到亚皮秒级别.振荡器的相位噪声反映频域的抖动特性,相位噪声越高,时钟频谱边带越大,系统误码概率越高.
TG32系列石英振荡器依托Transko晶振晶片加工工艺,石英晶片经过高精度抛光,镀膜,保证高Q值,降低谐振损耗,实现优秀的相位噪声与低抖动性能.TG32在12kHz~20MHz积分带宽内的最大抖动指标控制在1ps级别,满足绝大多数10G,25G以太网设备的时钟指标需求.同时TG32采用陶瓷密封贴片封装,相比塑封振荡器,气密性更好,降低老化漂移,长期使用下频率稳定性更优,适合网络设备7×24小时不间断长时间工作.
市面上部分低成本振荡器,虽然标称频率满足需求,但相位噪声差,温漂大,在高温或者低温环境下抖动急剧恶化,设备在机房高温长时间运行后,会出现偶发丢包,断流等难以复现的软故障.这类问题排查难度极高,而TG32作为通信级振荡器,在全温域范围内保证抖动指标稳定,从时钟源头规避这类隐性可靠性问题.
六,TG32电气参数与封装结构详解

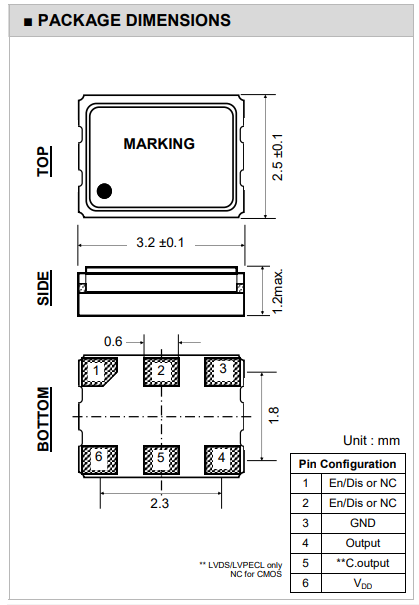

6.1封装与机械规格
TG32采用3.2×2.5×1.1mm陶瓷6焊盘SMD贴片封装,6pin焊盘定义包含VDD电源,GND地,Output时钟输出,使能引脚,引脚定义兼容行业通用3225振荡器焊盘,硬件工程师在替换原有晶振方案时,PCB焊盘无需重新修改,降低改版成本与项目周期.陶瓷封装具备良好的气密性,热稳定性,抗潮湿能力优于塑料封装,满足通信设备长期可靠性要求,产品支持卷带编带包装,适配SMT自动化贴片机大批量生产.
6.2电气关键参数
输出频率范围:10.0MHz~1500MHz,覆盖从低速管理时钟到GHz级高速参考时钟;
电源电压:2.5V,3.3V双选项,匹配主流通信芯片电源轨;
工作温度:-40℃~+85℃,商用通信设备标准宽温区间;
频率稳定度:可选±10ppm,±50ppm,±100ppm(全温域);
输出类型:CMOS/HCMOS,LVDS,LVPECL;
使能控制:支持输出使能/关闭,高电平或低电平使能可按型号区分;
合规性:RoHS无铅,满足欧盟环保指令.
康华尔电子可向客户提供TG32完整Datasheet,可靠性测试报告,包含温度循环,湿热老化,振动冲击测试数据,方便客户在产品认证阶段使用.针对项目前期研发,康华尔可提供TG32样品寄送,支持工程师在硬件原型板上做实测验证.
七,TG32硬件PCB设计实操要点
选择TG32器件之后,合理的PCB布局布线,才能充分发挥振荡器本身的低抖动性能,尤其是LVDS,LVPECL差分版本,布线设计对信号质量影响巨大.
电源与滤波:振荡器电源引脚就近放置0.1μF陶瓷去耦电容,电容紧贴VDD与GND焊盘,缩短走线,降低电源噪声.高速差分时钟对电源噪声敏感,必要时增加磁珠做电源隔离,减少板上数字噪声耦合到时钟电源.
差分信号布线(LVDS/LVPECL):差分对必须等长布线,控制差分阻抗100Ω;差分走线紧密耦合,尽量减少过孔,过孔会引入阻抗不连续,恶化抖动;差分走线远离高速数字总线,开关电源等强噪声区域,减少串扰.LVDS接收端放置100Ω终端电阻;LVPECL需要配套偏置终端电路,严格参考Transko石英晶振应用手册.
接地设计:振荡器下方完整铺地,保持地平面连续,不要在晶振下方分割地平面,保证回流路径最短,降低地弹噪声.
CMOS版本布线:单端CMOS时钟走线尽量短,远离模拟,射频线路,降低EMI辐射,负载电容匹配规格书推荐值.
屏蔽考量:如果系统EMI要求严苛,可将TG32放置在接地屏蔽区域,隔离板上干扰源.

康华尔电子的技术团队可协助客户进行原理图与PCB审查,解答TG32接口匹配,端接电路,阻抗控制相关问题,规避硬件设计阶段的时钟信号常见坑.
八,Transko晶振TG32竞品横向对比,选型优势
在3225晶振封装多输出赛道,市面上有多家厂商推出同规格贴片晶振,但TG32具备差异化优势.
多输出统一封装:很多厂商CMOS,LVDS,LVPECL振荡器分属不同封装系列,焊盘不兼容;TG32全部三种输出版本使用完全一致的3.2×2.5mm封装与焊盘,BOM切换时PCB无需改动,极大方便产品平台化设计.同一个硬件平台,可根据产品档次,在量产时切换CMOS/LVDS/LVPECL版本,降低多版本硬件开发成本.
宽频率覆盖:TG32最高支持1.5GHz,覆盖绝大多数网络设备常用时钟频率,而不少同封装竞品最高频率仅到500MHz,无法满足高频SerDes时钟需求.
通信级宽温稳定性:TG32全温域-40~85℃稳定工作,频率漂移指标满足通信设备标准;部分消费级振荡器仅支持0~70℃,无法用于工业,机房宽温场景.
供应链本地化支持:康华尔电子作为Transko晶振国内授权代理,在深圳备货TG32系列,样品快速交付,批量订单交期可控,相比海外直接采购,大幅缩短货期,降低跨境采购风险,提供中文技术支持,快速响应国内工程师的技术咨询.
九,康华尔电子:Transko晶振授权代理,一站式TG32时钟器件服务
康华尔电子专注进口晶振,有源振荡器,TCXO,VCXO等频率器件代理分销,是Transko晶振品牌国内授权代理商,主营Transko晶振TG32,TGM,TDP,TLP等全系列石英振荡器产品,深耕网络通信,光模块,工业控制市场.
我们可以为客户提供的服务包括:
技术选型:根据项目指标(频率,输出电平,电压,温度,抖动,稳定度)推荐TG32料号,协助核对芯片接口兼容性;
样品服务:TG32样品申请,寄送,支持研发原型验证;
资料支持:提供Transko晶振原厂规格书,应用笔记,可靠性报告;
批量供货:深圳现货储备,支持卷带包装,大批量订单稳定交付;
技术支持:解答原理图,PCB布线,端接电路,EMI,抖动测试相关技术问题;
配套服务:Transko晶振全系列其他晶振,振荡器BOM配套供应.
无论是交换机,光模块,工业网关的研发工程师,还是采购,供应链管理人员,有Transko晶振TG32晶振选型,价格,交期相关需求,欢迎致电康华尔电子:0755-27838351咨询.
十,行业趋势展望:网络升级下时钟器件的发展方向
全球通信网络持续向100G,400G,800G演进,AI数据中心,算力网络,5G承载网,工业互联网的建设持续拉动高速网络硬件需求.网络设备硬件设计呈现两个趋势:硬件小型化,平台化设计.一方面,设备端口密度越来越高,PCB空间紧张,时钟器件必须微型化;另一方面,企业倾向于一套硬件平台开发多款产品,通过更换BOM器件区分高低配置,这就要求时钟器件在相同封装下提供多种接口选择,Transko晶振TG32正是契合这一趋势的产品.
未来高速网络对时钟器件的抖动,相位噪声,长期老化指标会持续提升,同时客户对供应链稳定性,本地化技术服务的需求也越来越强.Transko晶振会持续迭代TG系列振荡器,优化相位噪声,功耗指标,拓展更高频率版本;康华尔电子将持续做好Transko晶振国内代理服务,紧跟通信行业迭代,为国内网络硬件厂商提供稳定可靠的时钟器件供应链保障.
