Fortiming晶振,WXC26晶振,WXC38晶振,32.768KHZ晶振

频率:32.768KHZ

尺寸:6.2*2.1mm

插件石英环保晶振最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的石英晶振,在极端严酷的环境条件下,晶振也能正常工作,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等的高可靠性能,由于在49/S形晶体谐振器的底部装了树脂底座,就可作为产品电气特性和高可靠性无受损的表面贴片型晶体谐振器使用,满足无铅焊接的回流温度曲线要求.
订购热线:0755-27838351
QQ咨询 点击这里给我发消息

1

Fortiming晶振,WXC26晶振,WXC38晶振,32.768KHZ晶振

 无源晶振就是石英晶体谐振器的别称,英文名(crystal),无源晶振没有电压的问题,信号电平是可变的,主要用在各种电子线路中起产生频率的作用。是有2个引脚的无极性元件,需要借助于时钟电路才能产生振荡信号,自身无法振荡起来,分为直插式与贴片式。

 Fortiming晶振公司致力于为客户提供全面的优质石英晶振,石英晶体振荡器,温补晶振,压控晶振,有源晶振,32.768K晶振频率控制产品系列,并为我们的网站访客提供频率控制市场的最新信息.我们的目标是通过为客户,员工和供应商提供无与伦比的客户服务和坚定不移的长期承诺来稳步发展.

 Fortiming晶振公司提供最先进的高质量产品,工程支持和有竞争力的价格.我们的石英频率控制器件系列包括晶体,时钟晶体振荡器,TCXO温补晶体振荡器,OCXO恒温晶体振荡器,VCXO压控晶振声表面滤波器.这些器件采用多种引线和SMD设计.我们致力于为您提供最好的服务,这是我们知道的最佳方式,可以赢得您的信任并建立持久的关系.

 晶体频率标准的发展历程可以追溯到1946年至1996年的50.本文强调了推动取得显着进步的潜在技术变革和创新,同时牢记已有的大量信息的贡献.在这个时期的开始.它概述了从早期真空管日到使用晶体管,LSI和混合结构实施的恒温晶体频率标准的进展.还介绍了TCXO开发的进展,包括模拟热敏电阻温度补偿,数字补偿,使用微型计算机的技术和自感振荡器.

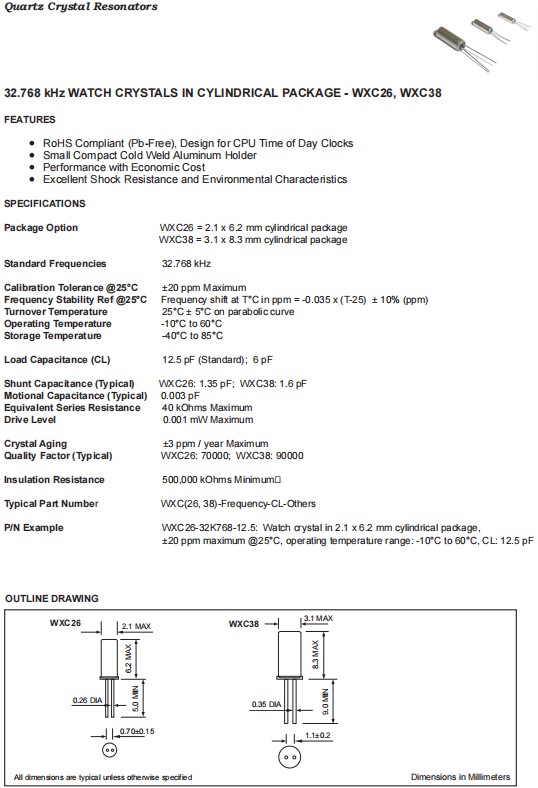

Package Option  WXC26 = 2.1 x 6.2 mm cylindrical package
WXC38 = 3.1 x 8.3 mm cylindrical package
Standard Frequencies  32.768 kHz
Calibration Tolerance @25°C  ±20 ppm Maximum
Frequency Stability Ref @25°C  Frequency shift at T°C in ppm = -0.035 x (T-25) ± 10% (ppm)
Turnover Temperature  25°C ± 5°C on parabolic curve
Operating Temperature  -10°C to 60°C
Storage Temperature  -40°C to 85°C
Load Capacitance (CL)  12.5 pF (Standard); 6 pF
Shunt Capacitance (Typical)  WXC26: 1.35 pF; WXC38: 1.6 pF
Motional Capacitance (Typical)  0.003 pF
Equivalent Series Resistance  40 kOhms Maximum
Drive Level  0.001 mW Maximum
Crystal Aging  ±3 ppm / year Maximum
Quality Factor (Typical)  WXC26: 70000; WXC38: 90000
Insulation Resistance  500,000 kOhms Minimum
Typical Part Number  WXC(26, 38)-Frequency-CL-Others
P/N Example  WXC26-32K768-12.5: Watch crystal in 2.1 x 6.2 mm cylindrical package,
±20 ppm maximum @25°C, operating temperature range: -10°C to 60°C, CL: 12.5 pF

3

WXC26, WXC38

4

Fortiming晶振,WXC26晶振,WXC38晶振,32.768KHZ晶振

自动安装时的冲击:
  石英晶振自动安装和真空化引发的冲击会破坏SMD晶振产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对晶振特性产生影响。条件改变时,请重新检查安装条件。同时,在安装前后,请确保石英晶振产品未撞击机器或其他电路板等。
每个封装类型的注意事项
陶瓷包装晶振与SON产品
  在焊接陶瓷晶振和SON产品 (陶瓷包装是指贴片晶振外观采用陶瓷制品) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂(开裂)。尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法。
陶瓷包装石英晶振
  在一个不同扩张系数电路板(环氧玻璃)上焊接陶瓷封装石英晶振时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。

WXC26, WXC38-1

5

Fortiming晶振,WXC26晶振,WXC38晶振,32.768KHZ晶振

公司将有效率的使用自然资源和能源,以便从源头减少废物产生和排放。我们将在关注于预防环境和安全事故,保护公众健康的同时,努力改进我们的操作。我公司将积极参与加强公众环境、健康和安全意识的活动,提高公众对普遍的环境、健康和安全问题的注意。所有的经营组织都将积极应用国际标准以及适用的法律法规。为促进合理有效的公共政策的制订实施加强战略联系。消除事故和环境方面的偶发事件,减少废物的产生和排放,有效的使用能源和各种自然资源,对紧急事件做好充分准备,以便及时做出反应。

减少污染物排放,对不可再生的资源进行有效利用。减少废物的产生,对其排放的责任进行有效管理,有效地使用能源。通过设计工艺程序对员工进行培训保护环境以及人们的健康和安全。提供安全使用和废置我们的产品的信息,对环境有重大健康安全和环境的运营现状进行纠正。
