ITTI晶振,VS70晶振,VS70H50-0070-100-35.328晶振

频率:1.750MHZ~45.000MHZ

尺寸:7.0*5.0mm

小型贴片石英晶振主要采用了,先进的晶片的抛光工艺技术,是晶体行业中石英晶片研磨技术中表面处理的最高技术,最终使晶片表面更光洁,平行度及平面度更好,大大的降低谐振电阻,使精度得到了很大的提升。改变了传统的生产工艺,使产品在各项参数得到了很大的改良,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品。
订购热线:0755-27838351
QQ咨询 点击这里给我发消息

1

ITTI晶振,VS70晶振,VS70H50-0070-100-35.328晶振

 压控晶振(VCXO)是通过红外加控制电压使振荡效率可变或是可以调制的石英晶体振荡器,其振荡频率由晶体决定,可用控制电压在小范围内进行频率调整。VCXO 大多用于锁相技术、频率负反馈调制的目的。 控制电压范围一般为0V至2V或0V至3V。VCXO的调谐范围为±100ppm至±200ppm。

 ITTI晶振抱着简单而创新的宗旨,为各客户提供优质,经济的石英晶振,更希望成为各位客户之长远合作伙伴拥有全面,先进之石英晶体振荡器,包括,晶体滤波器(Crystal Filter)陶瓷谐振器(Ceramic Resonator) 与及其他最先进之晶体振荡器(Crystal Oscillator),温补晶体振荡器压控晶振,有源晶振,恒温晶体振荡器石英晶体谐振器等产品。我们拥有可媲美世界一级水平之能力及资源。ITTI是一间总部设于美国的跨国公司,同时亦承诺为客户提供优质的服务。由于客户已经不断将他们的企业计划转移至亚洲地区,有见及此,管理层决定于2000年在香港设立地区总部,并引领专业的团体在管理、工程、营销和销售提供更好的服务给客户。过后,我们亦在韩国,中国大陆和台湾地区设置销售办事处,使我们与客户及市场拉近距离,并且更能了解到客户的需求和期望,从而建立了一个更稳固的良好关系。

 透过深入了解,ITTI通过其科研,品质控制,生产的深入认知及专业见解,ITTI令到每个生产基地都善用资源,而借此提高及供应最优质之产品,透过与生产线人员之紧密联系,ITTI往往能够为各位客户生产其满意之产品,也正是贯彻ITTI营运作风,无论在品质上,经济上都绝不逊色世界一级之水平。基于前述之种种优势,ITTI矢志在石英晶体振荡器行业内创出一番新气象,希望能够成为阁下最忠诚的厂商。我们致力为客户生产质优而价廉之产品及提供完善之服务乃是ITTI一贯之宗旨。

ITTI以简单而独创的理念成立:成为您最优质,成本最低的石英电子元件的首选战略供应商。凭借我们完整的晶体,晶体振荡器,声表面滤波器陶瓷谐振器和技术最先进的晶体振荡器,ITTI的能力和资源是世界一流的。ITTI的能力和承诺:ITTI是一家跨国公司,总部位于美国。然而,许多客户已将他们的项目转移到亚洲。因此,在2000年,我们的管理层决定在香港设立地区总部,拥有一支专业的管理,工程,销售和营销团队,为客户提供更好的服务

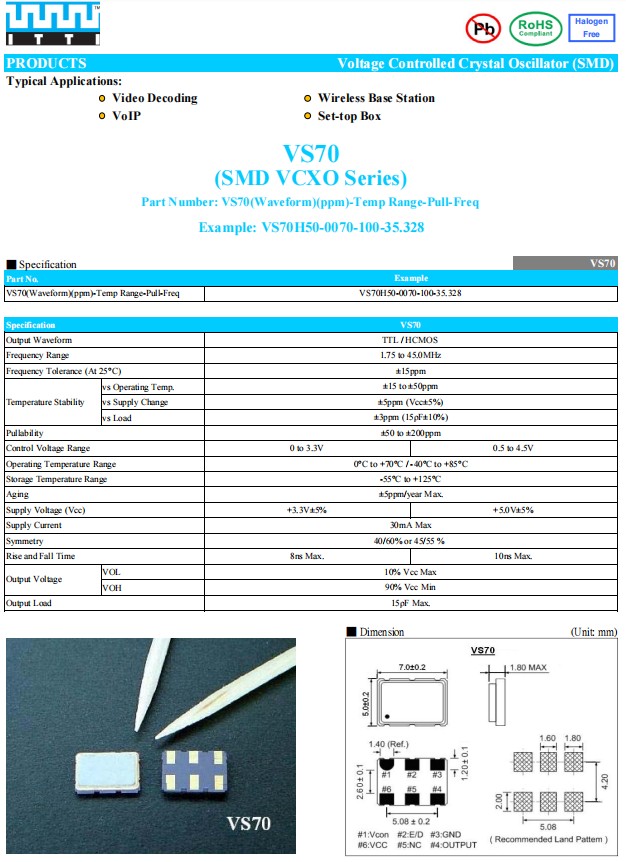

Output Waveform TTL / HCMOS
Frequency Range 1.75 to 45.0MHz
Frequency Tolerance (At 25°C) ±15ppm
Temperature Stability vs Operating Temp. ±15 to ±50ppm
vs Supply Change ±5ppm (Vcc±5%)
vs Load ±3ppm (15ρF±10%)
Pullability ±50 to ±200ppm
Control Voltage Range 0 to 3.3V 0.5 to 4.5V
Operating Temperature Range 0°C to +70°C / -40°C to +85°C
Storage Temperature Range -55°C to +125°C
Aging ±5ppm/year Max.
Supply Voltage (Vcc) +3.3V±5% +5.0V±5%
Supply Current 30mA Max
Symmetry 40/60% or 45/55 %
Rise and Fall Time 8ns Max. 10ns Max.
Output Voltage VOL 10% Vcc Max
VOH 90% Vcc Min
Output Load 15ρF Max.

3

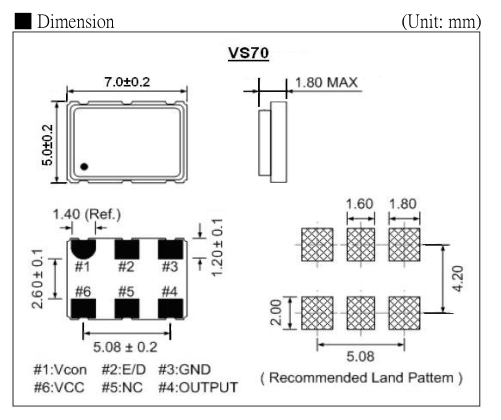

VS70_7050

4

ITTI晶振,VS70晶振,VS70H50-0070-100-35.328晶振

注意事项:

粘合剂
请勿使用可能导致32.768K贴片晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.(比如,氯基胶粘剂可能腐蚀一个晶振单元的金属“盖”,从而破坏密封质量,降低性能.)
卤化合物
请勿在卤素气体环境下使用无源晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.
静电
过高的静电可能会损坏石英晶体谐振器,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致石英晶体非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC或GND.
热影响
重复的温度巨大变化可能会降低受损害的无源晶振的产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
安装方向
进口晶振的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.
通电
不建议从中间电位和/或极快速通电,否则会导致无源晶振无法产生振荡和/或非正常工作.

VS70 -1

5

ITTI晶振,VS70晶振,VS70H50-0070-100-35.328晶振

 集团作为“地球内企业”,在保护地球环境方面发挥着领导作用。我们尊重历史、文化和传统的多样性,并致力于“CSR经营”和“环境经营”。为取得社会的信任,为推动环境负荷最小化,集团还开展了各种各样的活动。“制造、使用、有效利用、再利用”这样一个产品生命周期中,努力创造丰富的价值,给社会带来温馨和安宁,感动和惊喜,同时为减少环境影响,努力做好“防止地球变暖、有效利用资源、对化学物质进行管理”,实现与地球的和谐相处。运用ISO14001环境管理系统进行环境管理,尽最大可能减小业务活动对环境造成的负担,并通过业务发展推进环境改善。

 减少污染物排放,对不可再生的资源进行有效利用。减少废物的产生,对其排放的责任进行有效管理,有效地使用能源。通过设计工艺程序对员工进行培训保护环境以及人们的健康和安全。提供安全使用和废置我们的产品的信息,对环境有重大健康安全和环境的运营现状进行纠正。
