NEL晶振,NFP晶振,NFP-30.000-A12BAB20pF晶振

频率:6.000MHZ~100.000MHZ

尺寸:7.0*5.0mm

小型贴片石英晶振主要采用了,先进的晶片的抛光工艺技术,是晶体行业中石英晶片研磨技术中表面处理的最高技术,最终使晶片表面更光洁,平行度及平面度更好,大大的降低谐振电阻,使精度得到了很大的提升。改变了传统的生产工艺,使产品在各项参数得到了很大的改良,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品。
订购热线:0755-27838351
QQ咨询 点击这里给我发消息

1

NEL晶振,NFP晶振,NFP-30.000-A12BAB20pF晶振  石英晶体谐振器是一种生活中随处可见的电子器件,诞生于20世纪20年代初,因具有较高的品质因数及良好的频率稳定性,被广泛应用于航天、通信、军事等工业领域。顾名思义,制造石英晶体谐振器的原材料就是石英,一种非常重要的压电材料。其主要特征是其原子或分子有规律排列,反映在宏观上是外形的对称性,在电场的作用下,晶体内部产生应力而形变,从而产生机械振动,获得特定的频率。

NEL Frequency Controls是开发和制造前沿频率控制产品的技术领导者。石英晶体,有源晶振,压控晶振,温补晶体振荡器,恒温晶体振荡器,石英晶体谐振器和声表面滤波器等,客户选择NEL为需要具有挑战性能规格的石英晶体振荡器的应用提供最佳解决方案,例如超低相位噪声,超低功耗和超高频能力。NEL的研究和产品开发工作支持下一代客户应用程序,这些应用程序可以提高系统速度,带宽,分辨率,准确度和功耗方面的性能界限。我们的客户受益于我们广泛,低成本的产品,这反映了全球竞争力的频率控制解决方案。客户技术人员可以依靠NEL为其应用选择最佳频率控制解决方案提供全面的技术支持。

凭借在美国和菲律宾的最先进的制造地点,NEL Frequency Controls的制造模式提供了在全球范围内与其多样化产品组合竞争所需的灵活性。更高复杂度的频率控制解决方案在NEL的美国工厂生产,而更高产量,更低成本,更复杂的频率控制解决方案则在NEL菲律宾工厂生产。两个制造地点都在相同的TQM政策下运行,具有通用系统设计,流程和测试,以确保完整的产品完整性。NEL是一家通过ISO 9001-2008认证的公司,凭借其产品在高可靠性方面享有盛誉。

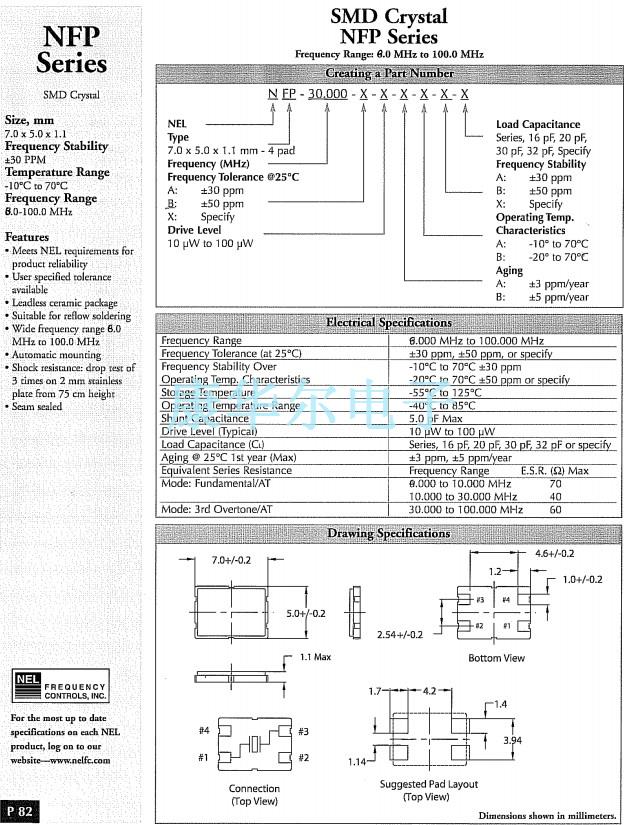

Frequency Range 6.000 MHz to 100.000 MHz
Frequency Tolerance (at 25°C) ±30 ppm, ±50 ppm, or specify
Frequency Stability Over -10°C to 70°C ±30 ppm
Operating Temp. Characteristics -20°C to 70°C ±50 ppm or specify
Storage Temperature -55°C to 125°C
Operating Temperature Range -40°C to 85°C
Shunt Capacitance 5.0 pF Max
Drive Level (Typical) 10 µW
Load Capacitance (CL) Series, 16pF, 20pF, 30pF, 32pF or specify
Aging @ 25°C 1st year (Max) ±3 ppm, ±5 ppm/year
Equivalent Series Resistance Frequency Range  E.S.R. (Ω) Max
Mode: Fundamental/AT 8.000 to 10.000 MHz      70
10.000 to 30.000 MHz     40
Mode:3rd  Overtone/AT 30.000 to 100.000 MHz     60

3

NFP4

NEL晶振,NFP晶振,NFP-30.000-A12BAB20pF晶振

自动安装时的冲击:
  石英晶振自动安装和真空化引发的冲击会破坏SMD晶振产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对晶振特性产生影响。条件改变时,请重新检查安装条件。同时,在安装前后,请确保石英晶振产品未撞击机器或其他电路板等。
每个封装类型的注意事项
陶瓷包装晶振与SON产品
  在焊接陶瓷晶振和SON产品 (陶瓷包装是指贴片晶振外观采用陶瓷制品) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂(开裂)。尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法。
陶瓷包装石英晶振
  在一个不同扩张系数电路板(环氧玻璃)上焊接陶瓷封装石英晶振时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。

NFP-1

5

NEL晶振,NFP晶振,NFP-30.000-A12BAB20pF晶振

公司将有效率的使用自然资源和能源,以便从源头减少废物产生和排放。我们将在关注于预防环境和安全事故,保护公众健康的同时,努力改进我们的操作。我公司将积极参与加强公众环境、健康和安全意识的活动,提高公众对普遍的环境、健康和安全问题的注意。所有的经营组织都将积极应用国际标准以及适用的法律法规。为促进合理有效的公共政策的制订实施加强战略联系。

消除事故和环境方面的偶发事件,减少废物的产生和排放,有效的使用能源和各种自然资源,对紧急事件做好充分准备,以便及时做出反应。对我们的产品进行检验,同时告知我们的员工顾客以及公众,如何安全的使用,如何使用对环境影响较小,帮助我们的雇员合同方商业伙伴服务提供上理解他们的行为如何影响着环境。

减少污染物排放,对不可再生的资源进行有效利用。减少废物的产生,对其排放的责任进行有效管理,有效地使用能源。通过设计工艺程序对员工进行培训保护环境以及人们的健康和安全。提供安全使用和废置我们的产品的信息,对环境有重大健康安全和环境的运营现状进行纠正。6
