PETERMANN晶振,M3215RR晶振,M3215RR-32.768kHz-±20ppm-12.5pF晶振

频率:32.768KHZ

尺寸:3.2*1.5mm

超小型,薄型,质地轻的表面贴片音叉型晶体谐振器,手机晶体,3215晶振产品体积小,特别适用于各种小巧的便携式消费电子数码产品,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.
订购热线:0755-27838351
QQ咨询 点击这里给我发消息

1

PETERMANN晶振,M3215RR晶振,M3215RR-32.768kHz-±20ppm-12.5pF晶振 贴片表晶32.768K系列具有超小型,薄型,质地轻的表面贴片音叉型石英晶体谐振器,晶振产品本身具备优良的耐热性,耐环境特性,在办公自动化,家电领域,移动通信领域可发挥优良的电气特性,符合无铅标准,满足无铅焊接的回流温度曲线要求,金属外壳的石英晶振使得产品在封装时能发挥比陶瓷晶振外壳更好的耐冲击性.

PETERMANN-TECHNIK致力于为每种产品和服务提供最高质量,安全性,灵活性和客户满意度.作为动态市场环境中的创新型企业,我们致力于成为客户可靠的战略合作伙伴.凭借我们广泛的产品和服务,无与伦比的质量和卓越的性价比,我们支持他们生产具有竞争力和高效率的应用.30多年来,我们在频率控制元件和系统方面积累了丰富的专业知识.我们的经验不仅限于使用石英晶体振荡器开发电路.它还包括深入的工程知识-我们的咨询服务和频率控制组件销售的基础.您可以信赖我们的经验和专业知识.因为我们的目标是能够通过及时和称职的咨询为您提供最好的支持.

您可以选择最广泛和最深入的频率控制组件产品系列,如石英晶体振荡器,RTC(实时时钟),SAW产品(滤波器+谐振器),陶瓷解决方案(滤波器+谐振器)以及各种各样的频率控制组件.用于频率生成的IC以及我们广泛的设计支持.这种组合是独特的.

PETERMANN-TECHNIK服务于所有应用领域-包括汽车-其中需要具有卓越性能和出色质量且低成本的创新频率控制组件.我们提供频率控制产品,如石英晶体,石英晶体振荡器,SMD石英晶体和THT振荡石英晶体.我们的“石英晶体产品系列增加了32.768K晶振解决方案,适用于各种外壳,频率容差从±10ppm开始.当然,4pF或低阻32.768kHz石英晶体也可以很快得到.我们极具创新性的“硅振荡器”产品系列包括非常实惠的元件,通常可以替代石英或MEMS振荡器.根据AECQ100,低功耗时钟晶体振荡器可在短时间内用于所有应用,直至汽车版LPO-AUTWTLPO-AUT系列.当然,我们还提供0.25ps典型的差分振荡器.UPO系列的相位抖动或低抖动时钟晶体振荡器.您可以在我们的产品系列中找到这些产品,具有多种外壳和精度.我们还提供TCXO温补晶振VC-TCXO压控温补晶振,以及电压控制的VCXO压控晶体振荡器.我们的产品系列包括高精度OCXO恒温晶振以及超低功耗MHzkHz振荡器,可以节省高达50%的系统能量.我们还可以提供陶瓷谐振器和RTC.

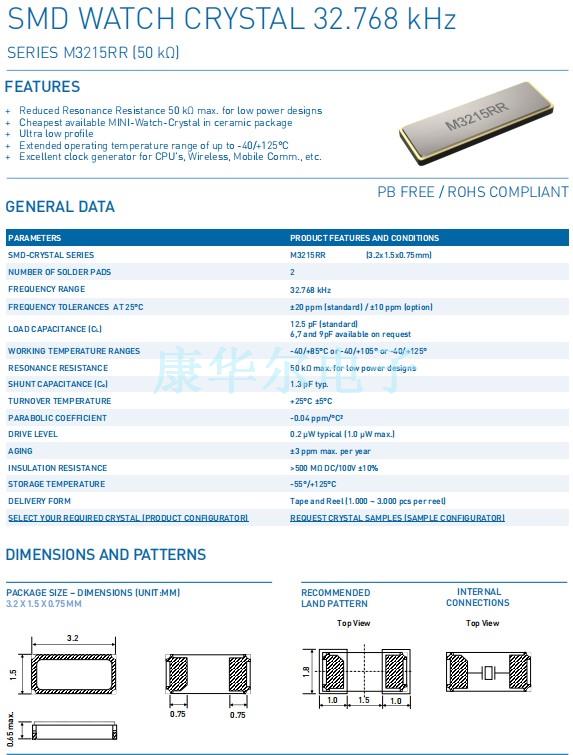

PARAMETERS PRODUCT FEATURES AND CONDITIONS
SMD-CRYSTAL SERIES M3215RR (3.2x1.5x0.75mm)
NUMBER OF SOLDER PADS 2
FREQUENCY RANGE 32.768 kHz
FREQUENCY TOLERANCES AT 25℃ ±20 ppm (standard) / ±10 ppm (option)
LOAD CAPACITANCE (CL) 12.5 pF (standard)
6,7 and 9pF available on request
WORKING TEMPERATURE RANGE  -40/+85℃ or -40/+105℃ or -40/+125℃
RESONANCE RESISTANCE 50 kΩ max. for low power designs
SHUNT CAPACITANCE (Co) 1.3 pF typ.
TURNOVER TEMPERATURE  +25℃ ±5℃
PARABOLIC COEFFICIENT  -0.04 ppm/℃2
DRIVE LEVEL 0.2 µW typical (1.0 μW max.)
AGING ±3 ppm max. per year
INSULATION RESISTANCE >500 MΩ DC/100V ±10%
STORAGE TEMPERATURE  -55/+125℃
DELIVERY FORM Tape and Reel (1.000 ~ 3.000 pcs per reel)

3

M3215RR

4

PETERMANN晶振,M3215RR晶振,M3215RR-32.768kHz-±20ppm-12.5pF晶振

注意事项:
粘合剂
请勿使用可能导致32.768K贴片晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.(比如,氯基胶粘剂可能腐蚀一个晶振单元的金属“盖”,从而破坏密封质量,降低性能.)
卤化合物
请勿在卤素气体环境下使用无源晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.
静电
过高的静电可能会损坏石英晶体谐振器,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致32.768K时钟晶振非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC或GND.
热影响
重复的温度巨大变化可能会降低受损害的无源晶振的产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
安装方向
进口晶振的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.
通电
不建议从中间电位和/或极快速通电,否则会导致无源晶振无法产生振荡和/或非正常工作.

M3215RR-1

5

PETERMANN晶振,M3215RR晶振,M3215RR-32.768kHz-±20ppm-12.5pF晶振

环保基本理念:

1.作为良好的企业市民,遵循本公司的行动方针,充分关心维护地球环境。遵守国内外的有关环保法规。

2.保护自然环境,充分关注自然生态等方面的环境保护,维持和保全生物多样性。

3.有效利用资源和能源,认识到资源和能源的有限性,努力进行有效利用。

4为构建循环型社会做出贡献,致力于减少废弃物及废弃物的再利用核再生循环,努力构建循环型社会。

5.推进环保型业务,充分发挥综合实力,推进环保型业务,为减轻社会的环境负荷做出贡献。

6.建立环境管理系统,运用环境管理系统,设定环境目的和目标,定期修正,不断改善,努力预防环境污染。6
