PETERMANN晶振,SXO-02502晶振,SXO18-02502-S-E-20-M-27.000MHz-T晶振

频率:0.2MHZ~167.0MHZ

尺寸:2.5*2.0mm

2520mm体积的石英晶体振荡器有源晶振,该产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊接,及IR回流焊接(无铅对应),为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.
订购热线:0755-27838351
QQ咨询 点击这里给我发消息

1

PETERMANN晶振,SXO-02502晶振,SXO18-02502-S-E-20-M-27.000MHz-T晶振 有源晶振需要电源,但不需要附加的电容。它内部含有起振器。通常接到CPU的一根引脚即可,有源晶振不需要DSP的内部振荡器,信号质量好,比较稳定,而且连接方式相对简单(主要是做好电源滤波,通常使用一个电容和电感构成的PI型滤波网络,输出端用一个小阻值的电阻过滤信号即可),不需要复杂的配置电路.有源晶振通常的用法:一脚悬空,二脚接地,三脚接输出,四脚接电压。

PETERMANN-TECHNIK致力于为每种产品和服务提供最高质量,安全性,灵活性和客户满意度.作为动态市场环境中的创新型企业,我们致力于成为客户可靠的战略合作伙伴.凭借我们广泛的产品和服务,无与伦比的质量和卓越的性价比,我们支持他们生产具有竞争力和高效率的应用.30多年来,我们在频率控制元件和系统方面积累了丰富的专业知识.我们的经验不仅限于使用石英晶体振荡器开发电路.它还包括深入的工程知识-我们的咨询服务和频率控制组件销售的基础.您可以信赖我们的经验和专业知识.因为我们的目标是能够通过及时和称职的咨询为您提供最好的支持.

您可以选择最广泛和最深入的频率控制组件产品系列,如石英晶体振荡器,RTC(实时时钟),SAW产品(滤波器+谐振器),陶瓷解决方案(滤波器+谐振器)以及各种各样的频率控制组件.用于频率生成的IC以及我们广泛的设计支持.这种组合是独特的.

PETERMANN-TECHNIK服务于所有应用领域-包括汽车-其中需要具有卓越性能和出色质量且低成本的创新频率控制组件.我们提供频率控制产品,如石英晶体,石英晶体振荡器,SMD石英晶体和THT振荡石英晶体.我们的“石英晶体产品系列增加了32.768K晶振解决方案,适用于各种外壳,频率容差从±10ppm开始.当然,4pF或低阻32.768kHz石英晶体也可以很快得到.我们极具创新性的“硅振荡器”产品系列包括非常实惠的元件,通常可以替代石英或MEMS振荡器.根据AECQ100,低功耗时钟晶体振荡器可在短时间内用于所有应用,直至汽车版LPO-AUTWTLPO-AUT系列.当然,我们还提供0.25ps典型的贴片差分晶振.UPO系列的相位抖动或低抖动时钟晶体振荡器.您可以在我们的产品系列中找到这些产品,具有多种外壳和精度.我们还提供TCXO温补晶振VCXO压控晶振,OCXO恒温晶振以及超低功耗MHzkHz振荡器,可以节省高达50%的系统能量.我们还可以提供陶瓷谐振器和RTC等.

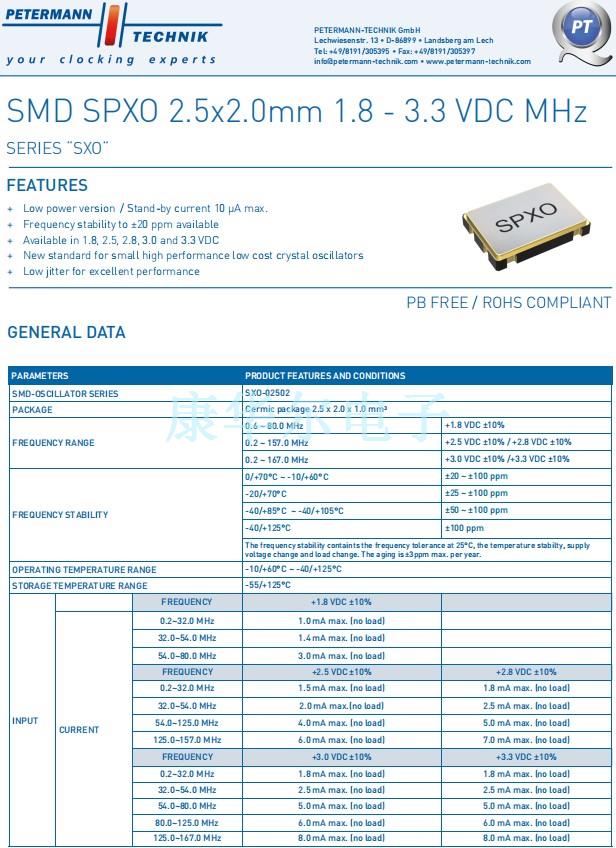

SMD-OSCILLATOR SERIES SXO-02502
PACKAGE Cermic package 2.5 x 2.0 x 1.0 mm3
0.6 ~ 80.0 MHz +1.8 VDC ±10%
FREQUENCY RANGE 0.2 ~ 157.0 MHz +2.5 VDC ±10% / +2.8 VDC ±10%
0.2 ~ 167.0 MHz +3.0 VDC ±10% /+3.3 VDC ±10%
0/+70°C ~ -10/+60°C ±20 ~ ±100 ppm
-20/+70°C ±25 ~ ±100 ppm
-40/+85°C ~ -40/+105°C ±50 ~ ±100 ppm
FREQUENCY STABILITY -40/+125°C ±100 ppm
The frequency stability containts the frequency tolerance at 25°C, the temperature stabilty, supply voltage change and load change. The aging is ±3ppm max. per year.
OPERATING TEMPERATURE RANGE -10/+60°C ~ -40/+125°C
STORAGE TEMPERATURE RANGE -55/+125°C
FREQUENCY +1.8 VDC ±10%
0.2~32.0 MHz 1.0 mA max. (no load)
32.0~54.0 MHz 1.4 mA max. (no load)
54.0~80.0 MHz 3.0 mA max. (no load)
FREQUENCY +2.5 VDC ±10% +2.8 VDC ±10%
0.2~32.0 MHz 1.5 mA max. (no load) 1.8 mA max. (no load)
32.0~54.0 MHz 2.0 mA max.(no load) 2.5 mA max. (no load)
54.0~125.0 MHz 4.0 mA max. (no load) 5.0 mA max. (no load)
125.0~157.0 MHz 6.0 mA max. (no load) 7.0 mA max. (no load)
FREQUENCY +3.0 VDC ±10% +3.3 VDC ±10%
INPUT CURRENT 0.2~32.0 MHz 1.8 mA max. (no load) 1.8 mA max. (no load)
32.0~54.0 MHz 2.5 mA max. (no load) 2.5 mA max. (no load)
54.0~80.0 MHz 5.0 mA max. (no load) 5.0 mA max. (no load)
80.0~125.0 MHz 6.0 mA max. (no load) 6.0 mA max. (no load)
125.0~167.0 MHz 8.0 mA max. (no load) 8.0 mA max. (no load)

3

SXO-025024

PETERMANN晶振,SXO-02502晶振,SXO18-02502-S-E-20-M-27.000MHz-T晶振

热影响
重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
安装方向
石英晶体振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.
通电
不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.
有源晶振的负载电容与阻抗
负载电容与阻抗有源晶振设置一个规定的负载阻抗值.当一个值除了规定的一个设置为负载阻抗输出频率和输出电平不会满足时,指定的值这可能会导致问题例如:失真的输出波形.特别是设置电抗,根据规范的负载阻抗.输出频率和输出电平,当测量输出频率或输出水平,石英晶体振荡器调整的输入阻抗,测量仪器的负载阻抗晶体振荡器.当输入阻抗的测量仪器,不同的负载阻抗的晶体振荡器,测量输出频率或输出水平高,阻抗阻抗测量可以忽略.
抗冲击
抗冲击是指晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.因为无论何种贴片石英晶振,其内部晶片都是贴片晶振制作而成的,高空跌落摔打都会给晶振照成不良影响.
耐焊性:
将晶振加热包装材料至+150℃以上会破坏产品特性或损害产品.如需在+150℃以上焊接石英晶振,建议使用有源贴片晶振产品.在下列回流条件下,对石英耐高温晶振产品甚至晶振使用更高温度,会破坏晶振特性.建议使用下列配置情况的回流条件.安装这些贴片晶振之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息.

SXO-02502-15

PETERMANN晶振,SXO-02502晶振,SXO18-02502-S-E-20-M-27.000MHz-T晶振

环保基本理念:

1.作为良好的企业市民,遵循本公司的行动方针,充分关心维护地球环境。遵守国内外的有关环保法规。

2.保护自然环境,充分关注自然生态等方面的环境保护,维持和保全生物多样性。

3.有效利用资源和能源,认识到资源和能源的有限性,努力进行有效利用。

4为构建循环型社会做出贡献,致力于减少废弃物及废弃物的再利用核再生循环,努力构建循环型社会。

5.推进环保型业务,充分发挥综合实力,推进环保型业务,为减轻社会的环境负荷做出贡献。

6.建立环境管理系统,运用环境管理系统,设定环境目的和目标,定期修正,不断改善,努力预防环境污染。6
