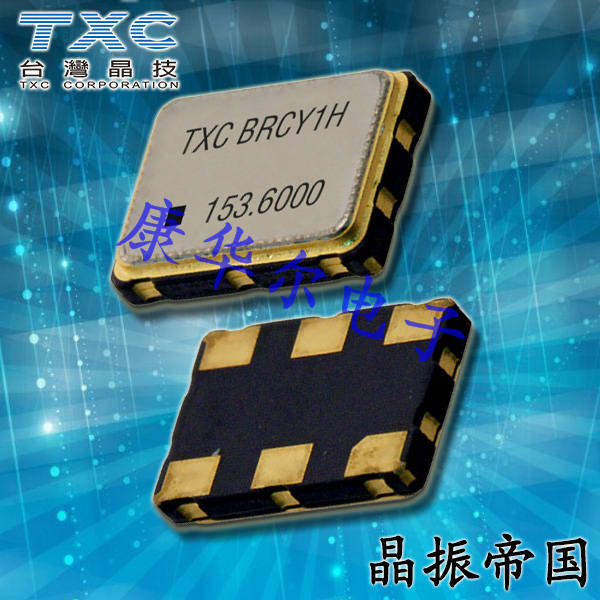

TXC晶振,有源晶振,7P晶振,7P-26.000MBP-T晶振

频率:10~52MHZ

尺寸:5.0*3.2mm

5032mm体积的石英晶体振荡器,有源晶振,该产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊盘,及IR回流焊盘(无铅对应),为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.
订购热线:0755-27838351
QQ咨询 点击这里给我发消息

1

TXC晶振,有源晶振,7P晶振,7P-26.000MBP-T晶振,超小型石英贴片晶振晶片的设计:石英晶片的长宽尺寸已要求在±0.002mm内,由于贴片晶振晶片很小导致晶体的各类寄生波(如长度伸缩振动,面切变振动)与主振动(厚度切变振动)的耦合加强,从而造成如若石英晶振晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致石英晶振的晶片不能正常工作,从而导致产品在客户端不能正常使用,晶振的研发及生产超小型石英晶振完成晶片的设计特别是外形尺寸的设计是首要需解决的技术问题,公司在此方面通过理论与实践相结合,模拟出一整套此石英晶振晶片设计的计算机程序,该程序晶振的晶片外形尺寸已全面应用并取得很好的效果。

智能手机石英晶体,产品具有高精度超小型的表面贴片型石英晶体振荡器,适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等数码产品类别,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅工作的高温回流温度曲线要求.

TXC晶振公司是一家领先的专业频率控制,温补晶振,石英晶体振荡器,石英晶体谐振器,石英晶体,贴片晶振,有源晶振,压控振荡器等产品制造商致力于研究,设计,制造和销售双列直插封装(DIP)和表面贴装器件(SMD)石英晶体和振荡器产品。经过三十年的努力,台湾晶技总公司而外,另设有如下之生产据点:总公司:台北市北投区中央南路二段16号4楼,平镇厂:桃园市平镇区平镇工业区工业六路4号,宁波厂:宁波市北仑区黄山西路189号,重庆厂:重庆市九龙坡区凤笙路22号.

2

项目

符号

晶振规格说明(CMOS)

条件

输出频率范围

f0

10~52MHZ

请联系我们以便获取其它可用频率的相关信息

电源电压

VCC

2.7~5.5V

请联系我们以了解更多相关信息

储存温度

T_stg

-40 to +85

裸存

工作温度

T_use

G: -20 to +70

请联系我们查看更多资料http://www.seikocrystal.com

H: -40 to +85


频率稳定度

f_tol

J: ±2.0 × 10-6



L: ±0.1 × 10-6

T: ±0.1 × 10-6

功耗

ICC

3.5 mA Max.

无负载条件、最大工作频率

待机电流

I_std

3.3μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC , L_CMOS15 pF

输出电压

VOH

VCC-0.4V Min.



VOL

0.4 V Max.



输出负载条件

L_CMOS

15pF



输入电压

VIH

80% VCC Max.

ST 终端

VIL

20 % VCC Max.

上升/下降时间

tr / tf

4 ns Max.

20 % VCC to 80 % VCC , L_CMOS=15 pF

振荡启动时间

t_str

3 ms Max.

t=0 at 90 %

频率老化

f_aging

±3 × 10-6 / year Max.

+25 初年度,第一年

 台产TXC有源进口石英晶振型号列表:

Series型号 Part Status Type 类型 Frequency 频率 Frequency Stability频率稳定度 Operating Temperature     工作温度 Current - Supply (Max) Ratings Mounting Type安装类型 Package / Case包装/封装 Size / Dimension 尺寸 Height - Seated (Max)高度
CS Discontinued at Digi-Key SO (SAW) 312.5MHz ±100ppm -10°C ~ 70°C 80mA - Surface Mount 6-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.055" (1.40mm)
CT Active SO (SAW) 312.5MHz ±100ppm -10°C ~ 70°C 80mA - Surface Mount 6-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.055" (1.40mm)
CT Discontinued at Digi-Key SO (SAW) 312.5MHz ±100ppm -10°C ~ 70°C 80mA - Surface Mount 6-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.055" (1.40mm)
CT Discontinued at Digi-Key SO (SAW) 312.5MHz ±100ppm -10°C ~ 70°C 80mA - Surface Mount 6-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.055" (1.40mm)
7P Active TCXO 26MHz ±280ppb -40°C ~ 85°C 10mA - Surface Mount 6-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.059" (1.50mm)
7P Active TCXO 26MHz ±280ppb -40°C ~ 85°C 10mA - Surface Mount 6-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.059" (1.50mm)
7P Active TCXO 26MHz ±280ppb -40°C ~ 85°C 10mA - Surface Mount 6-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.059" (1.50mm)
7P Active TCXO 19.2MHz ±280ppb -40°C ~ 85°C 10mA - Surface Mount 6-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.059" (1.50mm)
台产TXC有源进口石英晶振代码列表:

Manufacturer Part Number原厂代码 Manufacturer品牌 Series型号 Part Status Type 类型 Frequency 频率 Frequency Stability频率稳定度 Operating Temperature     工作温度 Current - Supply (Max) Ratings Mounting Type安装类型 Package / Case包装/封装 Size / Dimension 尺寸 Height - Seated (Max)高度
CS-312.500MCC-T TXC CORPORATION CS Discontinued at Digi-Key SO (SAW) 312.5MHz ±100ppm -10°C ~ 70°C 80mA - Surface Mount 6-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.055" (1.40mm)
CT-312.500MCC-T TXC CORPORATION CT Active SO (SAW) 312.5MHz ±100ppm -10°C ~ 70°C 80mA - Surface Mount 6-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.055" (1.40mm)
CT-312.500MCC-T TXC CORPORATION CT Discontinued at Digi-Key SO (SAW) 312.5MHz ±100ppm -10°C ~ 70°C 80mA - Surface Mount 6-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.055" (1.40mm)
CT-312.500MCC-T TXC CORPORATION CT Discontinued at Digi-Key SO (SAW) 312.5MHz ±100ppm -10°C ~ 70°C 80mA - Surface Mount 6-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.055" (1.40mm)
7P-26.000MBP-T TXC CORPORATION 7P Active TCXO 26MHz ±280ppb -40°C ~ 85°C 10mA - Surface Mount 6-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.059" (1.50mm)
7P-26.000MBP-T TXC CORPORATION 7P Active TCXO 26MHz ±280ppb -40°C ~ 85°C 10mA - Surface Mount 6-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.059" (1.50mm)
7P-26.000MBP-T TXC CORPORATION 7P Active TCXO 26MHz ±280ppb -40°C ~ 85°C 10mA - Surface Mount 6-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.059" (1.50mm)
7P-19.200MBP-T TXC CORPORATION 7P Active TCXO 19.2MHz ±280ppb -40°C ~ 85°C 10mA - Surface Mount 6-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.059" (1.50mm)
20180109173140_2357

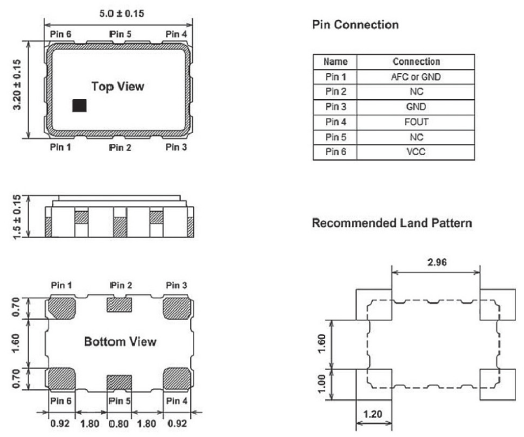

7P 5032 OSC

20180109173154_0485

机械振动的影响:当金属面晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。 TXC晶振,有源晶振,7P晶振,7P-26.000MBP-T晶振

晶振产品使用每种产品时,请在高精度晶振规格说明或产品目录规定使用条件下使用。因很多种晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别。

晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求。通过严格的出厂前可靠性测试以提供高质量高的可靠性的石英晶振.但是为了石英5032晶振的品质和可靠性,必须在适当的条件下存储,安 装,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任。

20180109173203_7988

我们将依据技术进步以及对安全、健康和环境科学全新的解释持续地改进我们的业务.我们将追求在资源利用上的零废物率,5032封装晶振,压电石英晶体元器件、压电石英晶体、有源晶体,原材料将得到循环和再利用以最大限度地减少对其处理量,同时节约资源.在废物的滋生地,废物将被安全、负责地处理掉.TXC晶振,有源晶振,7P晶振,7P-26.000MBP-T晶振

TXC晶振减少污染物排放,对不可再生的资源进行有效利用.减少高频率贴片晶振废物的产生,对其排放的责任进行有效管理,有效地使用能源.通过石英晶振,贴片晶振,温补晶振,石英晶体振荡器设计工艺程序对员工进行培训保护环境以及人们的健康和安全.提供安全使用和废置我们的产品的信息,对环境有重大健康安全和环境的运营现状进行纠正.

TXC晶技晶振集团保持就健康安全环境问题与临近摄取进行对话.通过在环境控制方面实施优秀的管理实践,以保护环境和全球运作相关的自然资源.向员工灌输环

价值观,在所有的5032贴片晶振,石英晶振,有源晶振,压控振荡器产品和生产过程中应用最佳环境实用技术,为全球可持续发展做出贡献.

20180109173213_5178
