TXC晶振,有源晶振,7Q晶振,7Q-40.000MBS-T晶振

频率:13~52MHZ

尺寸:3.2*2.5mm

超小型表面贴片型贴片晶振,较适合使用在汽车电子领域中,也是特别要求高可靠性的引擎控制用CPU的时钟部分.低频晶振可从13MHz起对应,小型,超薄型具备强防焊裂性,石英晶体在恶劣严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊盘以及高温回流温度曲线要求,符合AEC-Q200标准.
订购热线:0755-27838351
QQ咨询 点击这里给我发消息

1

TXC晶振,有源晶振,7Q晶振,7Q-40.000MBS-T晶振,石英晶振在选用晶片时应注意温度范围、晶振温度范围内的频差要求,贴片晶振温度范围宽时(-40℃-85℃)晶振切割角度比窄温(-10℃-70℃)切割角度应略高。对于晶振的条片,长边为 X 轴,短边为 Z 轴,面为 Y 轴。对于圆片晶振,X、Z 轴较难区分,所以石英晶振对精度要求高的产品(如部分定单的 UM-1),会在 X 轴方向进行拉弦(切掉一小部分),以利于晶振的晶片有方向的装架点胶,点胶点点在 Z 轴上。保证晶振产品的温度特性。

3225mm体积石英晶体适用于汽车电子领域的表面贴片型石英晶振,本产品已被确定的高信赖性最适合用于汽车电子部件,晶体在极端严酷的环境条件下也能发挥稳定的起振特性,晶振本身具有耐热,耐振,耐冲击等优良的耐环境特性,满足无铅焊接的高温回流温度曲线要求,符合AEC-Q200标准.

TXC晶振公司是一家领先的专业频率控制,温补晶振,石英晶体振荡器,石英晶体谐振器,石英晶体,贴片晶振,有源晶振,压控振荡器等产品制造商致力于研究,设计,制造和销售双列直插封装(DIP)和表面贴装器件(SMD)石英晶体和振荡器产品。经过三十年的努力,台湾晶技总公司而外,另设有如下之生产据点:总公司:台北市北投区中央南路二段16号4楼,平镇厂:桃园市平镇区平镇工业区工业六路4号,宁波厂:宁波市北仑区黄山西路189号,重庆厂:重庆市九龙坡区凤笙路22号.

2

项目

符号

晶振规格说明(CMOS)

条件

输出频率范围

f0

13~52MHZ

请联系我们以便获取其它可用频率的相关信息

电源电压

VCC

2.7~5.5V

请联系我们以了解更多相关信息

储存温度

T_stg

-40 to +85

裸存

工作温度

T_use

G: -20 to +70

请联系我们查看更多资料http://www.seikocrystal.com

H: -40 to +85


频率稳定度

f_tol

J: ±2.0 × 10-6



L: ±0.12× 10-6

T: ±2.5× 10-6

功耗

ICC

3.5 mA Max.

无负载条件、最大工作频率

待机电流

I_std

3.3μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC , L_CMOS15 pF

输出电压

VOH

VCC-0.4V Min.



VOL

0.4 V Max.



输出负载条件

L_CMOS

15pF



输入电压

VIH

80% VCC Max.

ST 终端

VIL

20 % VCC Max.

上升/下降时间

tr / tf

4 ns Max.

20 % VCC to 80 % VCC , L_CMOS=15 pF

振荡启动时间

t_str

3 ms Max.

t=0 at 90 %

频率老化

f_aging

±3 × 10-6 / year Max.

+25 初年度,第一年

 台产TXC有源进口石英晶振型号列表:

Series型号 Part Status Type 类型 Frequency 频率 Frequency Stability频率稳定度 Operating Temperature     工作温度 Current - Supply (Max) Ratings Mounting Type安装类型 Package / Case包装/封装 Size / Dimension 尺寸 Height - Seated (Max)高度
7Q Active VCTCXO 40MHz ±2ppm -30°C ~ 85°C 2mA - Surface Mount 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.043" (1.10mm)
7Q Active VCTCXO 40MHz ±2ppm -30°C ~ 85°C 2mA - Surface Mount 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.043" (1.10mm)
7Q Active VCTCXO 40MHz ±2ppm -30°C ~ 85°C 2mA - Surface Mount 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.043" (1.10mm)
7W Active XO (Standard) 4.096MHz ±25ppm -10°C ~ 70°C 20mA - Surface Mount 4-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.056" (1.42mm)
7W Active XO (Standard) 4.096MHz ±25ppm -10°C ~ 70°C 20mA - Surface Mount 4-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.056" (1.42mm)
7W Active XO (Standard) 4.096MHz ±25ppm -10°C ~ 70°C 20mA - Surface Mount 4-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.056" (1.42mm)
7W Active XO (Standard) 12.288MHz ±25ppm -10°C ~ 70°C 20mA - Surface Mount 4-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.056" (1.42mm)
7W Active XO (Standard) 12.288MHz ±25ppm -10°C ~ 70°C 20mA - Surface Mount 4-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.056" (1.42mm)
台产TXC有源进口石英晶振代码列表:

Manufacturer Part Number原厂代码 Manufacturer品牌 Series型号 Part Status Type 类型 Frequency 频率 Frequency Stability频率稳定度 Operating Temperature     工作温度 Current - Supply (Max) Ratings Mounting Type安装类型 Package / Case包装/封装 Size / Dimension 尺寸 Height - Seated (Max)高度
7Q-40.000MBS-T TXC CORPORATION 7Q Active VCTCXO 40MHz ±2ppm -30°C ~ 85°C 2mA - Surface Mount 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.043" (1.10mm)
7Q-40.000MBS-T TXC CORPORATION 7Q Active VCTCXO 40MHz ±2ppm -30°C ~ 85°C 2mA - Surface Mount 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.043" (1.10mm)
7Q-40.000MBS-T TXC CORPORATION 7Q Active VCTCXO 40MHz ±2ppm -30°C ~ 85°C 2mA - Surface Mount 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.043" (1.10mm)
7W-4.096MBA-T TXC CORPORATION 7W Active XO (Standard) 4.096MHz ±25ppm -10°C ~ 70°C 20mA - Surface Mount 4-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.056" (1.42mm)
7W-4.096MBA-T TXC CORPORATION 7W Active XO (Standard) 4.096MHz ±25ppm -10°C ~ 70°C 20mA - Surface Mount 4-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.056" (1.42mm)
7W-4.096MBA-T TXC CORPORATION 7W Active XO (Standard) 4.096MHz ±25ppm -10°C ~ 70°C 20mA - Surface Mount 4-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.056" (1.42mm)
7W-12.288MBA-T TXC CORPORATION 7W Active XO (Standard) 12.288MHz ±25ppm -10°C ~ 70°C 20mA - Surface Mount 4-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.056" (1.42mm)
7W-12.288MBA-T TXC CORPORATION 7W Active XO (Standard) 12.288MHz ±25ppm -10°C ~ 70°C 20mA - Surface Mount 4-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.056" (1.42mm)
20180109173140_2357

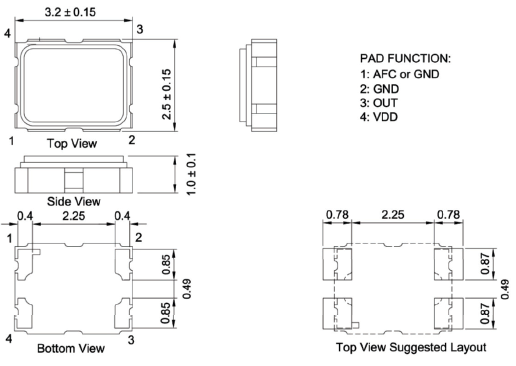

7Q 3225 OSC

20180109173154_0485

晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求。通过严格的出厂前可靠性测试以提供高质量高的可靠性的石英晶振.但是为了石英3225晶振的品质和可靠性,必须在适当的条件下存储,安 装,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任。TXC晶振,有源晶振,7Q晶振,7Q-40.000MBS-T晶振

机械振动的影响:当进口晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。

晶振产品使用每种产品时,请在高精度晶振规格说明或产品目录规定使用条件下使用。因很多种晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别。

20180109173203_7988

TXC晶技晶振集团保持就健康安全环境问题与临近摄取进行对话.通过进口低相位晶振在环境控制方面实施优秀的管理实践,以保护环境和全球运作相关的自然资源.向员工灌输环价值观,在所有的,石英晶振,有源晶振,压控振荡器产品和生产过程中应用最佳环境实用技术,为全球可持续发展做出贡献.TXC晶振,有源晶振,7Q晶振,7Q-40.000MBS-T晶振

我们将依据技术进步以及对安全、健康和环境科学全新的解释持续地改进我们的业务.我们将追求在资源利用上的零废物率,,压电石英晶体元器件、压电石英晶体、有源晶体,原材料将得到循环和再利用以最大限度地减少3225mm振荡器对其处理量,同时节约资源.在废物的滋生地,废物将被安全、负责地处理掉.

TXC晶振减少污染物排放,对不可再生的资源进行有效利用.减少废物的产生,对其排放的责任进行有效管理,有效地使用能源.通过石英晶振,3225振荡器,温补晶振,石英晶体振荡器设计工艺程序对员工进行培训保护环境以及人们的健康和安全.提供安全使用和废置我们的产品的信息,对环境有重大健康安全和环境的运营现状进行纠正

20180109173213_5178
