TXC晶振,有源晶振,7W晶振,7W-8.000MBB-T晶振

频率:1~170MHZ

尺寸:7.0*5.0mm

贴片石英晶振,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.
订购热线:0755-27838351
QQ咨询 点击这里给我发消息

TXC晶振,有源晶振,7W晶振,7W-8.000MBB-T晶振,石英晶振产品电极的设计:石英晶振产品的电极对于石英晶体元器件来讲作用是1.改变频率;2.往外界引出电极;3.改变电阻;4.抑制杂波。第1、2、3项相对简单,第4项的设计很关键,电极的形状、尺寸、厚度以及电极的种类(如金、银等)都会导致第4项的变化。特别是随着晶振的晶片尺寸的缩小对于晶片电极设计的形状及尺寸和精度上都有更高的要求---公差大小、位置的一致性等对晶振产品的影响的程度增大,故对电极的设计提出了更精准的要求。

贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,产品被广泛应用于,平板笔记本,卫星系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-EXPress的SDH / SONET发射基站等领域.符合RoHS/无铅.

TXC晶振目前专业从事这些类别的产品:石英晶体(32.768kHz,基本兆赫,高精度的兆赫,汽车级)经营理念:企业的核心价值在于所宣达之经营理念以及相随之企业愿景及使命,是以企业为求永续之发展,无不用心于长远架构之建立,以及核心价值之建构之上。台湾晶技有鉴于企业核心价值对于长期发展之急迫性以及重要性,是以随企业之渐次发展,将公司之愿景宣言、使命宣言,

2

项目

符号

晶振规格说明(CMOS)

条件

输出频率范围

f0

1~170MHZ

请联系我们以便获取其它可用频率的相关信息

电源电压

VCC

1.8~5.0V

请联系我们以了解更多相关信息

储存温度

T_stg

-40℃ to +85℃

裸存

工作温度

T_use

G: -20℃ to +70℃

请联系我们查看更多资料http://www.seikocrystal.com

H: -40℃ to +85℃


频率稳定度

f_tol

J: ±25× 10-6



L: ±0.12× 10-6

T: ±2.5× 10-6

功耗

ICC

3.5 mA Max.

无负载条件、最大工作频率

待机电流

I_std

3.3μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC 极, L_CMOS≦15 pF

输出电压

VOH

VCC-0.4V Min.



VOL

0.4 V Max.



输出负载条件

L_CMOS

15pF



输入电压

VIH

80% VCC Max.

ST 终端

VIL

20 % VCC Max.

上升/下降时间

tr / tf

4 ns Max.

20 % VCC to 80 % VCC 极, L_CMOS=15 pF

振荡启动时间

t_str

3 ms Max.

t=0 at 90 %

频率老化

f_aging

±3 × 10-6 / year Max.

+25 ℃, 初年度,第一年

 台产TXC有源进口石英晶振型号列表:

Series型号 Part Status Type 类型 Frequency 频率 Frequency Stability频率稳定度 Operating Temperature     工作温度 Current - Supply (Max) Ratings Mounting Type安装类型 Package / Case包装/封装 Size / Dimension 尺寸 Height - Seated (Max)高度
7W Active XO (Standard) 8MHz ±50ppm -10°C ~ 70°C 20mA - Surface Mount 4-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.056" (1.42mm)
7W Active XO (Standard) 8MHz ±50ppm -10°C ~ 70°C 20mA - Surface Mount 4-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.056" (1.42mm)
7W Active XO (Standard) 8MHz ±50ppm -10°C ~ 70°C 20mA - Surface Mount 4-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.056" (1.42mm)
7W Active XO (Standard) 50MHz ±50ppm -10°C ~ 70°C 20mA - Surface Mount 4-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.056" (1.42mm)
7W Active XO (Standard) 50MHz ±50ppm -10°C ~ 70°C 20mA - Surface Mount 4-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.056" (1.42mm)
7W Active XO (Standard) 50MHz ±50ppm -10°C ~ 70°C 20mA - Surface Mount 4-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.056" (1.42mm)
7W Active XO (Standard) 50MHz ±25ppm -10°C ~ 70°C 20mA - Surface Mount 4-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.056" (1.42mm)
7W Active XO (Standard) 50MHz ±25ppm -10°C ~ 70°C 20mA - Surface Mount 4-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.056" (1.42mm)
7W Active XO (Standard) 50MHz ±25ppm -10°C ~ 70°C 20mA - Surface Mount 4-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.056" (1.42mm)
AU Active XO (Standard) 26MHz ±50ppm -40°C ~ 85°C 6mA AEC-Q100 Surface Mount 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.043" (1.10mm)
AU Active XO (Standard) 26MHz ±50ppm -40°C ~ 85°C 6mA AEC-Q100 Surface Mount 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.043" (1.10mm)
AU Active XO (Standard) 26MHz ±50ppm -40°C ~ 85°C 6mA AEC-Q100 Surface Mount 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.043" (1.10mm)
台产TXC有源进口石英晶振代码列表:

Manufacturer Part Number原厂代码 Manufacturer品牌 Series型号 Part Status Type 类型 Frequency 频率 Frequency Stability频率稳定度 Operating Temperature     工作温度 Current - Supply (Max) Ratings Mounting Type安装类型 Package / Case包装/封装 Size / Dimension 尺寸 Height - Seated (Max)高度
7W-8.000MBB-T TXC CORPORATION 7W Active XO (Standard) 8MHz ±50ppm -10°C ~ 70°C 20mA - Surface Mount 4-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.056" (1.42mm)
7W-8.000MBB-T TXC CORPORATION 7W Active XO (Standard) 8MHz ±50ppm -10°C ~ 70°C 20mA - Surface Mount 4-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.056" (1.42mm)
7W-8.000MBB-T TXC CORPORATION 7W Active XO (Standard) 8MHz ±50ppm -10°C ~ 70°C 20mA - Surface Mount 4-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.056" (1.42mm)
7W-50.000MBB-T TXC CORPORATION 7W Active XO (Standard) 50MHz ±50ppm -10°C ~ 70°C 20mA - Surface Mount 4-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.056" (1.42mm)
7W-50.000MBB-T TXC CORPORATION 7W Active XO (Standard) 50MHz ±50ppm -10°C ~ 70°C 20mA - Surface Mount 4-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.056" (1.42mm)
7W-50.000MBB-T TXC CORPORATION 7W Active XO (Standard) 50MHz ±50ppm -10°C ~ 70°C 20mA - Surface Mount 4-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.056" (1.42mm)
7W-50.000MBA-T TXC CORPORATION 7W Active XO (Standard) 50MHz ±25ppm -10°C ~ 70°C 20mA - Surface Mount 4-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.056" (1.42mm)
7W-50.000MBA-T TXC CORPORATION 7W Active XO (Standard) 50MHz ±25ppm -10°C ~ 70°C 20mA - Surface Mount 4-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.056" (1.42mm)
7W-50.000MBA-T TXC CORPORATION 7W Active XO (Standard) 50MHz ±25ppm -10°C ~ 70°C 20mA - Surface Mount 4-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.056" (1.42mm)
AU-26.000MBE-T TXC CORPORATION AU Active XO (Standard) 26MHz ±50ppm -40°C ~ 85°C 6mA AEC-Q100 Surface Mount 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.043" (1.10mm)
AU-26.000MBE-T TXC CORPORATION AU Active XO (Standard) 26MHz ±50ppm -40°C ~ 85°C 6mA AEC-Q100 Surface Mount 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.043" (1.10mm)
AU-26.000MBE-T TXC CORPORATION AU Active XO (Standard) 26MHz ±50ppm -40°C ~ 85°C 6mA AEC-Q100 Surface Mount 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.043" (1.10mm)
20180109173140_2357

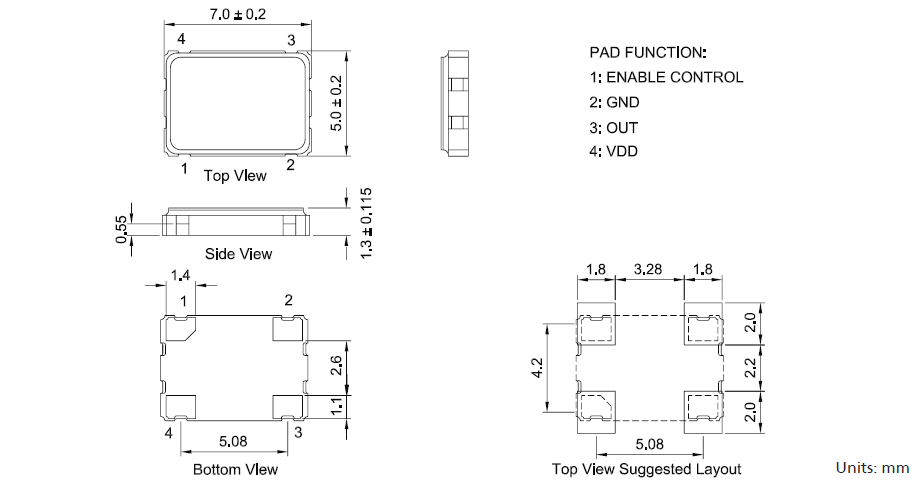

TXC_7W_7_5 CMOS

20180109173154_0485

机械振动的影响:当进口石英晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。 TXC晶振,有源晶振,7W晶振,7W-8.000MBB-T晶振

PCB设计指导:(1) 理想情况下,机械蜂鸣器应安装在一个独立于7050晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。(2) 在设计时请参考相应的推荐封装。(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。

存储事项:(1) 在更高或更低温度或高湿度环境下长时间保存金属面晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏。 正常温度和湿度: 温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH。 (2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。

20180109173203_7988

TXC晶技晶振集团将有效率的使用自然资源和能源,以便从源头减少低消耗SMD晶振废物产生和排放.我们将在关注于预防环境和安全事故,保护公众健康的同时,努力改进我们的操作.我公司将积极参与加强公众环境、健康和安全意识的活动,提高公众对普遍的环境、健康和安全问题的注意. TXC晶振,有源晶振,7W晶振,7W-8.000MBB-T晶振

所有的经营组织都将积极应用国际标准以及适用的法律法规.为促进合理有效的公共政策的制订实施加强战略联系.TXC晶技晶振集团消除事故和环境方面的偶发事件,减少台湾进口石英晶振、普通晶体振荡器(SPXO)材料废物的产生和排放,有效的使用能源和各种自然资源,对紧急事件做好充分准备,以便及时做出反应.

对我们的产品进行检验,同时告知我们的员工顾客以及公众,如何安全的使用7050贴片4脚晶振,如何使用对环境影响较小,帮助我们的雇员合同方商业伙伴服务提供上理解他们的行为如何影响着环境.TXC晶振遵守所有适用的有关环境、健康和安全的法律和法规以及公司自己的有关环境、工业卫生和安全的方针和承诺.

20180109173213_5178
