CTS晶振,有源晶振,357晶振

频率:1.5~77.76MHZ

尺寸:5.0×7.0mm

VCXO是指这款晶体产品控制功能只有单压控也就是电压控制功能,产品本身频率精度可以随着电压搞定起伏来自动调整频率,使产品永远控制在一定的频率范围,压控晶振(VCXO)压控石英晶体振荡器基本解决方案,PECL输出,输出频率60 MHz到200 MHz之间,出色的低相位噪声和抖动,三态功能,应用:SDH/ SONET,以太网,基站,笔记本晶振应用, VCXO,压控晶体应用:调制解调器,ADSL网络控制器,无线基站,程控交换设备智能手机,笔记本晶振等


订购热线:0755-27838351
QQ咨询 点击这里给我发消息

1

CTS晶振,有源晶振,357晶振CTS晶振公司成立于1896年,致力于为全球各地的工业伙伴提供先进的技术、卓越的客户服务和优越的价值。CTS晶振公司的目标是在技术的前沿,为世界各地的产品和服务的创造和提升提供创新的石英晶振,晶体振荡器,传感、连接和运动解决方案。

1980年CTS晶振公司继续提供创新的解决方案利用金属陶瓷晶振技术为国内汽车制造商提供可靠的底层的位置传感器。在1980年代早期CTS晶振公司获得一个成功的连接器和底板制造商在北美开展业务和苏格兰。此外,这种苏格兰连接为CTS晶振公司定位传感器,贴片晶振,石英晶体等产品开辟了许多新的欧洲市场机会。

5032mm体积的石英晶体振荡器有源晶振,改产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊接,及IR回流焊接(无铅对应),为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.VCXO晶体振荡器,7050贴片振荡器,357晶振

2

项目

符号

357晶振规格说明

条件

输出频率范围

f0

1.5 MHz to 77.76MHz

请联系我们以便获取其它可用频率的相关信息

电源电压

VCC

3.3 V,5.0V

请联系我们以了解更多相关信息

储存温度

T_stg

-55 to +125

裸存

工作温度

T_use

G: -40 to +85

请联系我们查看更多http://www.seikocrystal.com

H: -40 to +105

J: -40 to +125

频率稳定度

f_tol

J: ±50 × 10-6



L: ±100 × 10-6

T: ±150 × 10-6

功耗

ICC

3.5 mA Max.

无负载条件、最大工作频率

待机电流

I_std

3.3μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC , L_CMOS15 pF

输出电压

VOH

VCC-0.4V Min.



VOL

0.4 V Max.



输出负载条件

L_CMOS

15 pF Max.



输入电压

VIH

80% VCC Max.

ST 终端

VIL

20 % VCC Max.

上升/下降时间

tr / tf

4 ns Max.

20 % VCC to 80 % VCC , L_CMOS=15 pF

振荡启动时间

t_str

3 ms Max.

t=0 at 90 %

频率老化

f_aging

±3 × 10-6 / year Max.

+25 , 初年度,第一年

3

357 7050 VCXO

4

在使用CTS晶振时应注意以下事项:

石英晶体振荡器和实时时钟模块:

所有石英晶体振荡器和实时时钟模块都以IC形式提供.

噪音

在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象.

电源线路

电源的线路阻抗应尽可能低.

输出负载

建议将石英晶振输出负载安装在尽可能靠近振荡器的地方(在20 mm范围之间).

未用输入终端的处理

未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC 或GND.

热影响

重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.

安装方向

振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.

通电

不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.VCXO晶体振荡器,7050贴片振荡器,357晶振

5

CTS晶振集团建立一种可测量的发展和改进的目标指标,定期进行内审和管理评审。在现有的或新生的各种活动中不断监测和改进环境绩效。CTS晶振遵守所有适用的有关环境、健康和安全的法律和法规以及CTS晶振集团自己的有关环境、工业卫生和安全的方针和承诺。

CTS晶振集团在“制造、使用、有效利用、再利用”VCXO晶振产品生命周期中,努力创造丰富的价值,给社会带来温馨和安宁,感动和惊喜,同时为减少环境影响,努力做好“防止地球变暖、有效利用资源、对化学物质进行管理”,实现与地球的和谐相处。

CTS晶振集团为确保安全、提高保护预防措施、有源晶振的可靠性以及职业安全,确保职业健康与环境的优越性,通过正式的管理评审和对健康、安全和环境实施效果的持续改进,保护人群及财产与环境。

CTS晶振遵守所有适用的有关环境、健康和安全的法律和法规以及CTS晶振集团自己的有关环境、工业卫生和安全的方针和承诺。VCXO晶体振荡器,7050贴片振荡器,357晶振

与我们的员工一起开创并保持一个免于事故的工作场所。重视5070晶振产生的污染预防,消除偏离程序的行为强调通过员工努力这一最可行的方法持续改进我们经营活动的环境绩效。

6

精工富士晶振-华尔正规渠道指定供应商

服务热线:0755-27838351

手机联系:138-2330-0879

Q Q联系:632862232

邮 箱:konuaer@163.com

地 址:广东深圳市宝安区宝安大道东95号浙商大厦1905

采购:CTS晶振,有源晶振,357晶振

  • *联系人:
  • *手机:
  • 公司名称:
  • 邮箱:
  • *采购意向:
  • *验证码:验证码

跟此产品相关的产品 / Related Products

泰艺晶振,贴片晶振,OC-M晶振
泰艺晶振,贴片晶振,OC-M晶振

有源晶振,是只晶体本身起振需要外部电压供应,起振后可直接驱动CMOS 集成电路,产品本身已实现与薄型IC(TSSOP封装,TVSOP封装)同样的1mm厚度,断开时的消费电流是15 µA以下,编带包装方式可对应自动搭载及IR回流焊接(无铅对应)产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要.

泰艺晶振,贴片晶振,OC晶振
泰艺晶振,贴片晶振,OC晶振

有源晶振,是只晶体本身起振需要外部电压供应,起振后可直接驱动CMOS 集成电路,产品本身已实现与薄型IC(TSSOP封装,TVSOP封装)同样的1mm厚度,断开时的消费电流是15 µA以下,编带包装方式可对应自动搭载及IR回流焊接(无铅对应)产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要.

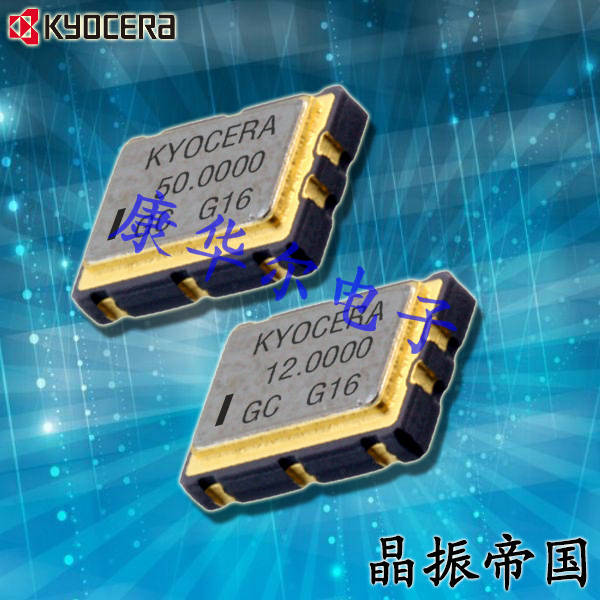

京瓷晶振,OSC晶振,KV7050R-P3晶振
