CTS晶振,OSC晶振,375晶振

频率:100~250MHZ

尺寸:5.0×3.2mm

5032mm体积的石英晶体振荡器有源晶振,改产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊接,及IR回流焊接(无铅对应),为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.


订购热线:0755-27838351
QQ咨询 点击这里给我发消息

1

CTS晶振,OSC晶振,375晶振1968年在台湾建立了石英晶振,有源贴片晶振的生产操作的离岸生产设施服务北美建立oem和计数器组件制造低成本的亚洲。全球市场的增加,帮助CTS进一步扩大了产品应用到国际市场。质量、成本更低的CTS石英晶体被设计成新的应用。

CTS通过收购和内部开发,扩展了产品组合,包括石英晶体振荡器,压电石英晶振, 压电石英晶体谐振器,有源晶振、水晶过滤器、石英晶体振荡器、选择器开关和扬声器,以及扩展的可变电阻业务。随着电子产品行业的需求被称为电子产品的小型化,CTS晶振公司的反应是制造混合微型电路,设计出更多的功能到更小的包里,在各种各样的应用中,如心脏起搏器和导弹制导系统。

5032mm体积的石英晶体振荡器有源晶振,改产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊接,及IR回流焊接(无铅对应),为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.5032有源石英晶体,贴片型压控晶振,375晶振

2

项目

符号

375晶振规格说明

条件

输出频率范围

f0

100 MHz to 250MHz

请联系我们以便获取其它可用频率的相关信息

电源电压

VCC

2.5V,3.3 V,5.0V

请联系我们以了解更多相关信息

储存温度

T_stg

-55 to +125

裸存

工作温度

T_use

G: -40 to +85

请联系我们查看更多http://www.seikocrystal.com

H: -40 to +105

J: -40 to +125

频率稳定度

f_tol

J: ±50 × 10-6



L: ±100 × 10-6

T: ±150 × 10-6

功耗

ICC

3.5 mA Max.

无负载条件、最大工作频率

待机电流

I_std

3.3μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC , L_CMOS15 pF

输出电压

VOH

VCC-0.4V Min.



VOL

0.4 V Max.



输出负载条件

L_CMOS

15 pF Max.



输入电压

VIH

80% VCC Max.

ST 终端

VIL

20 % VCC Max.

上升/下降时间

tr / tf

4 ns Max.

20 % VCC to 80 % VCC , L_CMOS=15 pF

振荡启动时间

t_str

3 ms Max.

t=0 at 90 %

频率老化

f_aging

±3 × 10-6 / year Max.

+25 , 初年度,第一年

3

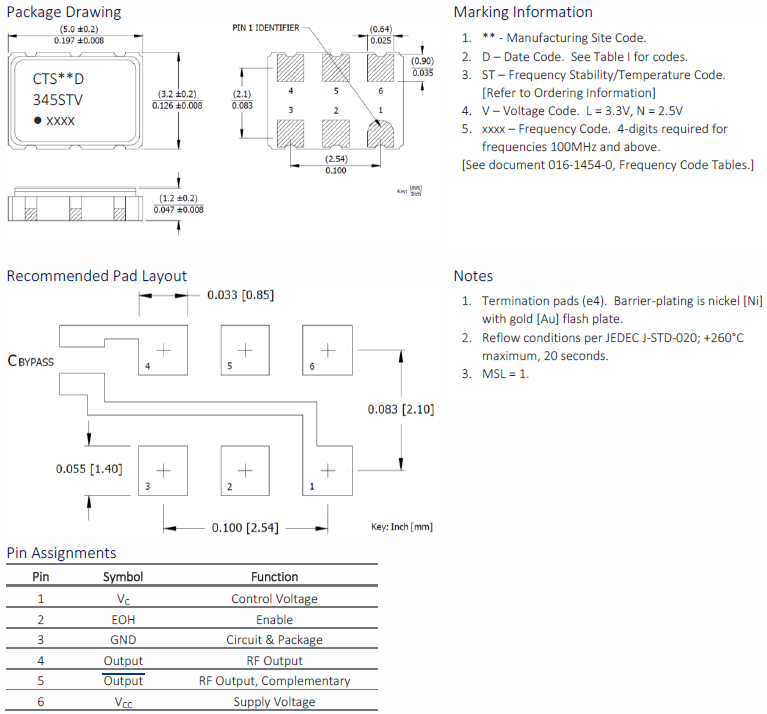

375 5032 VCXO

4

1:机械振动的影响

当石英贴片晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管石英晶体产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。

2:PCB设计指导

(1) 理想情况下,机械蜂鸣器应安装在一个独立于SMD石英晶振器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。

(2) 在设计时请参考相应的推荐封装。

(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。

(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。

存储事项

(1)在更高或更低温度或高湿度环境下长时间保存晶振产品时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶体产品,并在开封后尽可能进行安装,以免长期储藏。

正常温度和湿度:

温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH(请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容)。

(2)请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。5032有源石英晶体,贴片型压控晶振,375晶振

5

CTS晶振集团在“制造、使用、有效利用、再利用”这样一个有源石英晶体生命周期中,努力创造丰富的价值,给社会带来温馨和安宁,感动和惊喜,同时为减少环境影响,努力做好“防止地球变暖、有效利用资源、对化学物质进行管理”,实现与地球的和谐相处。

将石英晶体生产活动中的环境因素和环境影响的分析纳入我们的决策中来,确保活动中每一分子的运作和发展都体现对污染预防方针的贯彻。

CTS晶振集团为确保安全、提高保护预防措施、5032晶振产品的可靠性以及职业安全,确保职业健康与环境的优越性,通过正式的管理评审和对健康、安全和环境实施效果的持续改进,保护人群及财产与环境。

CTS晶振遵守所有适用的有关环境、健康和安全的法律和法规以及CTS晶振集团自己的有关环境、工业卫生和安全的方针和承诺。5032有源石英晶体,贴片型压控晶振,375晶振

与我们的员工一起开创并保持一个免于事故的工作场所。重视污染预防,消除偏离程序的行为强调通过员工努力这一最可行的方法持续改进我们经营活动的环境绩效。
