ECS晶振,SAW滤波器,ECS-DSF947.5B-21滤波器

频率:947.5MHZ

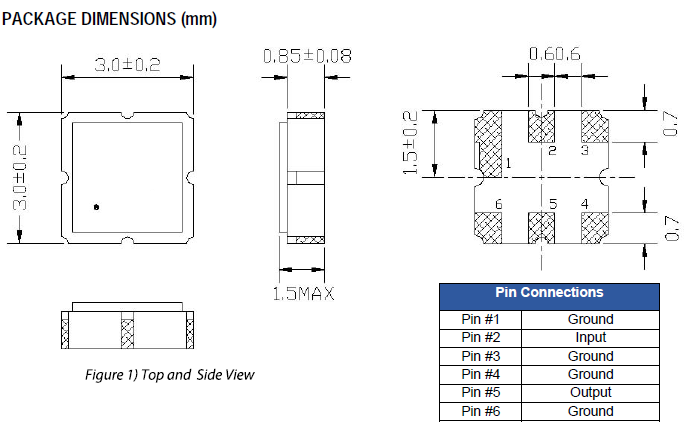

尺寸:3.0×3.0mm

声表面波滤波器(SAWF)是利用压电陶瓷、铌酸锂、石英等压电石英晶体振荡器材料的压电效应和声表面波传播的物理特性制成的一种换能式无源带通滤波器,是一种采用石英晶体、压电陶瓷等压电材料,利用其压电效应和声表面波传播的物理特性而制成的滤波专用器件。
订购热线:0755-27838351
QQ咨询 点击这里给我发消息

ECS晶振,SAW滤波器,ECS-DSF947.5B-21滤波器,进口声表滤波器,ECS Inc晶振有大约100家联合销售办事处和遍布全球15个国家的合作伙伴.在国际范围内进行了近35年的业务,自成立以来已超过30亿的频率控制组件,是全球领先的15家开发和生产创新频率控制解决方案的石英晶体,贴片晶振,石英晶体振荡器制造商,致力于为世界提供最先进的创新频率控制技术.ECS公司坚持以创新为中心的企业文化,旨在促进和发展每一个无价值的伙伴关系的创造力,使我们能够最大限度地满足不断变化的石英晶体谐振器的需求.我们有世界级的市场营销、销售、分销、工程和客户服务团队,他们每天都参与一个全球性的技术网络,他们的焦点仅仅是为客户提供最好的解决方案。美国ECS晶振,贴片型SAW滤波器,ECS-DSF947.5B-21滤波器

PART NUMBER *

FREQUENCY (MHz)

ECS-DSF947.5B-21

UNITS

MIN

TYP

MAX

CENTER FREQUENCY

Fo



947.5



MHz

INSERTION LOSS

935.0 ~ 960.0





3.3

dB

Passband



25.0





MHz

Passband Ripple

935.0 ~ 960.0





1.4

dB

FREQUENCY STABILITY

-25ºC to +85ºC



-86



PPM/ºC

INSULATION RESISTANCE

10V DC

1





OPERATING TEMPERATURE



-25



+85



STORAGE TEMPERATURE



-40



+85




美国ECS晶振,贴片型SAW滤波器,ECS-DSF947.5B-21滤波器

1:机械振动的影响
晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.
2:PCB设计指导
(1) 理想情况下,机械蜂鸣器应安装在一个独立于晶体器件的PCB板上.如果您安装在同一个PCB板上,最好使用余量或切割PCB.当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同.建议遵照内部板体特性.
(2) 在设计时请参考相应的推荐封装.
(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用.
(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料.
存储事项
(1) 在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性.请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏.
正常温度和湿度:
温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH(请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容).
(2) 请仔细处理内外盒与卷带.外部压力会导致卷带受到损坏.美国ECS晶振,贴片型SAW滤波器,ECS-DSF947.5B-21滤波器

ECS晶振集团遵守所有适用的有关环境、健康和安全的法律和法规以及公司自己的有关环境、工业卫生和安全的方针和承诺.

与我们的员工一起开创并保持一个免于事故的压电石英晶体元器件、晶振,石英晶振,压电石英晶体、有源晶体工作场所.

ECS Inc国际晶振集团重视污染预防,消除偏离程序的行为强调通过员工努力这一最可行的方法持续改进我们经营活动的环境绩效.

ECS Inc国际晶振集团将持续的环境、健康和安全方面的改进、污染预防和员工的努力纳入日常运行当中.

加强污染防治,减少现有的污染废弃物以及在未来晶振,石英晶体谐振器, 压控振荡器, 石英水晶振荡子生产制造中所产生的污染.

ECS Inc国际晶振集团为确保安全、提高保护预防措施、产品的可靠性以及职业安全,确保职业健康与环境的优越性,通过正式的管理评审和对健康、安全和环境实施效果的持续改进,保护人群及财产与环境.

ECS晶振集团以最小化使用危险材料、能源和其它资源为目的进行公司产品及服务的安全生产和使用,并确保回收利用.以防治污染、保存资源的方式进行商务运作,并积极地对以往的环境破坏进行揭露.持续改进,将环境管理与商务运行和决策过程高度集成,规范其行为.不断进行持续改进的实践.

ECS Inc国际晶振集团按照IS014001标准的要求,建立环境管理体系,并在环境目标和方案设定之后追求持续的环境改善.美国ECS晶振,贴片型SAW滤波器,ECS-DSF947.5B-21滤波器
