大河晶振,2016晶振,FCX-06晶振

频率:16~90MHZ

尺寸:2.0×1.6mm

贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.

订购热线:0755-27838351
QQ咨询 点击这里给我发消息

1

大河晶振,2016晶振,FCX-06晶振大河晶振公司是一家电子设备制造商如石英晶体谐振器、石英晶体振荡器,普通晶体振荡器(PXO)、压控晶体振荡器(VCXO).特别是对SMD型贴片晶振(表面贴装器件型)小型晶体器件,我们一直在优先作为业内领先的公司,积累了原始的诀窍.因此,我们从许多客户赢得信任,为“小型的河”.

自1949开始生产电阻,我们一直致力于开发有吸引力的设备,并扩大我们的业务作为我们的整个集团,旨在获得更高的客户满意度.

贴片晶振晶片边缘处理技术:贴片晶振是晶片通过滚筒倒边,主要是为了去除石英晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定。贴片石英晶体谐振器,超小型无源贴片晶体,FCX-06晶振

2

大河晶振规格

单位

FCX-06晶振频率范围

石英晶振基本条件

标准频率

f_nom

16.00MHZ~90.0MHZ

标准频率

储存温度

T_stg

-40°C +125°C

裸存

工作温度

T_use

-40°C +105°C

标准温度

激励功率

DL

200μW Max.

推荐:1μW 100μW

频率公差

f_— l

±50 × 10-6 (标准),
(±15 × 10-6
±50 × 10-6 可用)

+25°C 对于超出标准的规格说明,http://www.seikocrystal.com/

请联系我们以便获取相关的信息,

频率温度特征

f_tem

±30 × 10-6/-20°C +70°C

超出标准的规格请联系我们.

负载电容

CL

6pF

超出标准说明,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5 × 10-6 / year Max.

+25°C,第一年

3

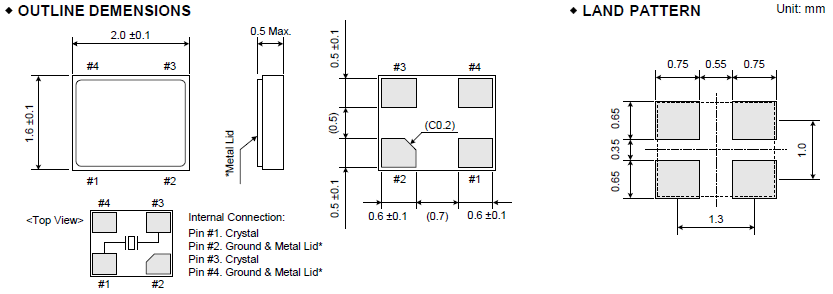

FCX-06_2.0_1.6

4

所有产品的共同点   贴片石英晶体谐振器,超小型无源贴片晶体,FCX-06晶振

1:抗冲击

抗冲击是指晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.因为无论何种石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响.

2:辐射

将贴片晶振暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射.

3:化学制剂 / pH值环境

请勿在PH值范围可能导致腐蚀或溶解石英晶振或包装材料的环境下使用或储藏这些产品.

4:粘合剂

请勿使用可能导致石英晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.(比如,氯基胶粘剂可能腐蚀一个晶振的金属“盖”,从而破坏密封质量,降低性能.)

5:卤化合物

请勿在卤素气体环境下使用晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.

6:静电

过高的静电可能会损坏贴片晶振,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.

5

大河晶振以“遵纪守法”、“零排放”和“削减废弃物”为基本方针进行废弃物管理。

大河晶振为了削减事业活动中排放的碳排放总量,提出了防止地球变暖的方针,为了达成目标,组织起防止地球变暖委员会,包括从产品与生产设备的设计、开发阶段到生产工序的削减对策在内,由大河晶振集团整体持续不断地推进全公司上下有组织的活动。

随着事业的成长,碳排放呈现增加的趋势,但是大河将继续推进由防止地球变暖特别委员会开展的活动,作为活动主体的事业所,通过横向开展改进能源效率的措施、与积极实施性价比较高的节能措施,生产石英晶振中为削减大河集团整体的碳排放总量而努力。

积极参与公司内部活动和地区环境改善活动,为社会做出贡献,实现公司的社会责任。实施公司内部环境培训和训练,推进防污染和环保活动。

大河石英晶振符合ISO 9001和ISO 14001认证,大河严格遵守质量和环保性能的需求,随着数字网络在全球范围内的普及,石英晶体组件将履行更为关键的作用。

组织起防止地球变暖委员会,包括从FCX-05晶振与生产设备的设计、开发阶段到生产工序的削减对策在内,由大河晶振集团整体持续不断地推进全公司上下有组织的活动。

坚持运用,不断完善,持续改进,更要针对新情况、新问题,不断学习先进,总结经验,结合实际,及时改进方法,勇于摈弃落后方法。贴片石英晶体谐振器,超小型无源贴片晶体,FCX-06晶振
