加高晶振,有源晶振,HSO753SJ高精度差分晶振

频率:25-212.5MHZ

尺寸:7.0*5.0mm

智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体振荡器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,温补晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.

订购热线:0755-27838351
QQ咨询 点击这里给我发消息

1

加高晶振,有源晶振,HSO753SJ晶振小型表面贴片晶振型,是标准的石英晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应8.000MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

石英晶振高精度晶片的抛光技术:差分晶振是目前晶片研磨技术中表面处理技术的最高技术,最终使晶振晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值。从而达到一般研磨所达不到的产品性能,使石英晶振的等效电阻等更接近理论值,使晶振可在更低功耗下工作。使用先进的牛顿环及单色光的方法去检测晶片表面的状态。

2

项目

符号

规格说明

条件

输出频率范围

f0

25-212.5MHz

请联系我们以便获取其它可用频率的相关信息

电源电压

VCC

2.5-3.3V

请联系我们以了解更多相关信息

储存温度

T_stg

-40 to +85

裸存

工作温度

T_use

G: -10 to +70

请联系我们查看更多资料http://www.seikocrystal.com



频率稳定度

f_tol

J: ±50 × 10-6



L: ±100 × 10-6

T: ±150 × 10-6

功耗

ICC

3.5 mA Max.

无负载条件、最大工作频率

待机电流

I_std

3.3μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC , L_CMOS15 pF

输出电压

VOH

VCC-0.4V Min.



VOL

0.4 V Max.



输出负载条件

L_CMOS

15 pF Max.



输入电压

VIH

80% VCC Max.

ST 终端

VIL

20 % VCC Max.

上升/下降时间

tr / tf

4 ns Max.

20 % VCC to 80 % VCC , L_CMOS=15 pF

振荡启动时间

t_str

3 ms Max.

t=0 at 90 %

频率老化

f_aging

±3 × 10-6 / year Max.

+25 , 初年度,第一年

20180109173140_2357

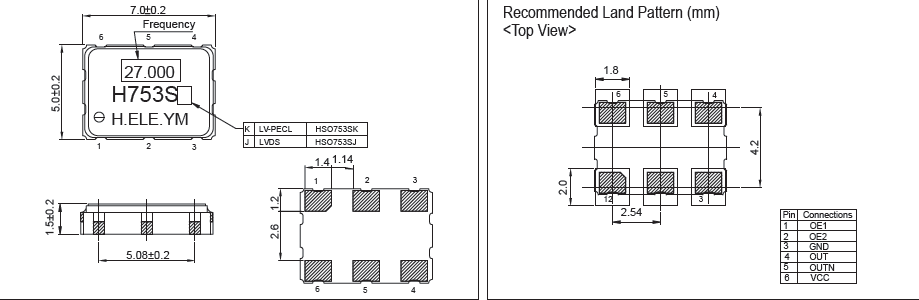

HSO753SJ 7050 OSC

20180109173154_0485

我们可以改善的频率输出的偏差超过范围由以下几个方法:

 调整外部电容,Cd和CG的值。

 如果由频率计数器测量频率比目标频率高,要增加外部电容CL(或Cd以及C 8的值),以降低频率到我们的目标频率,反之亦然。

 可以采用不同负载电容(CL)的温补晶振试用。

 试用晶振具有较低电容若频率比目标频率超高很多的话。

请检查波形幅度是否是正常或不使用示波器,正确的电容是通过和频率调节到目标之后。根据该波形振幅收缩,由于增加外部电容,请使用方法2调整频率(较低的外部电容,并采用低电容的晶体)的情况。

频率输出频率的目标只有三分之一。

下面的曲线表示有源晶体的电阻的特征:

晶振具有多种振动模式,如基频, 3次泛音,5次泛音等等。当基频模式应用时,晶振的电阻是最低的,这意味着它是最简单的石英晶体振荡器。当第三色调模式被应用,一个放大电路必须被利用以降低基本模式的频率反馈到所述延伸小于所述第三音调模式。因此,如果频率是只有三分之一的目标频率时,要检查是否放大处理电路被施加或它的设定值就足够了,因为电路的环境适合于基本模式,而不是第三次泛音调模式。

加高晶振,有源晶振,HSO753SJ晶振

20180109173203_7988

        加高晶振公司遵守所有适用的有关环境、健康和安全的法律和法规以及公司自己的有关环境、工业卫生和安全的方针和承诺。贴片石英晶体振荡器与我们的员工一起开创并保持一个免于事故的工作场所。

        重视污染预防,消除偏离程序的行为强调通过员工努力这一最可行的方法持续改进我们经营活动的环境绩效。 高精度有源晶振将持续的环境、健康和安全方面的改进、污染预防和员工的努力纳入日常运行当中。

        加强污染防治,减少现有的污染废弃物以及在未来生产制造中所产生的污染。为确保安全、提高保护预防措施、产品的可靠性以及职业安全,确保职业健康与环境的优越性,通过正式的管理评审和对健康、安全和环境实施效果的持续改进,保护人群及财产与环境。

加高晶振,有源晶振,HSO753SJ晶振

20180109173213_5178
