百利通亚陶晶振,有源晶振,HX201晶振,HX2513F0026.000000晶振
频率：1.75-60MHz

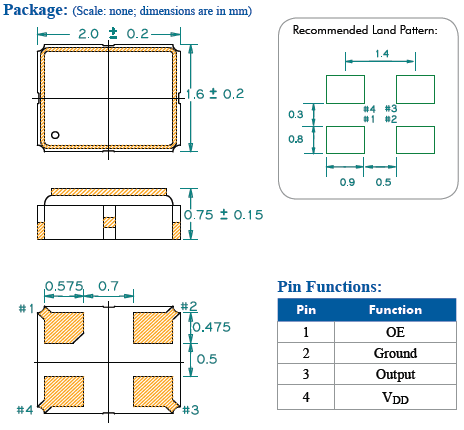

尺寸：2.0*1.6mm
百利通亚陶晶振,有源晶振,HX201晶振,HX2513F0026.000000晶振，小型表面贴片晶振型,是标准的石英晶体振荡器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应8.000MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
石英晶振在选用晶片时应注意温度范围、晶振温度范围内的频差要求，贴片晶振温度范围宽时(-40℃-85℃)晶振切割角度比窄温(-10℃-70℃)切割角度应略高。对于晶振的条片，长边为 X 轴，短边为 Z 轴，面为 Y 轴。对于7050晶振，X、Z 轴较难区分，所以石英晶振对精度要求高的产品（如部分定单的 UM-1），会在 X 轴方向进行拉弦（切掉一小部分），以利于晶振的晶片有方向的装架点胶，点胶点点在 Z 轴上。保证晶振产品的温度特性。
|
项目 |
符号 |
晶振规格说明 |
条件 |
|
输出频率范围 |
f0 |
1.75-60MHz |
请联系我们以便获取其它可用频率的相关信息 |
|
电源电压 |
VCC |
1.8-3.3V |
请联系我们以了解更多相关信息 |
|
储存温度 |
T_stg |
-40℃ to +125℃ |
裸存 |
|
工作温度 |
T_use |
G: -20℃ to +70℃ |
请联系我们查看更多资料http://www.seikocrystal.com |
|
H: -40℃ to +85℃ |
|||
|
|
|||
|
频率稳定度 |
f_tol |
J: ±50 × 10-6 |
|
|
L: ±100 × 10-6 |
|||
|
T: ±150 × 10-6 |
|||
|
功耗 |
ICC |
3.5 mA Max. |
无负载条件、最大工作频率 |
|
待机电流 |
I_std |
3.3μA Max. |
ST=GND |
|
占空比 |
SYM |
45 % to 55 % |
50 % VCC 极, L_CMOS≦15 pF |
|
输出电压 |
VOH |
VCC-0.4V Min. |
|
|
VOL |
0.4 V Max. |
|
|
|
输出负载条件 |
L_CMOS |
15pF |
|
|
输入电压 |
VIH |
80% VCC Max. |
ST 终端 |
|
VIL |
20 % VCC Max. |
||
|
上升/下降时间 |
tr / tf |
4 ns Max. |
20 % VCC to 80 % VCC 极, L_CMOS=15 pF |
|
振荡启动时间 |
t_str |
3 ms Max. |
t=0 at 90 % |
|
频率老化 |
f_aging |
±3 × 10-6 / year Max. |
+25 ℃, 初年度,第一年 |
百利通亚陶晶振编码列表：
| Manufacturer Part Number原厂代码 | Manufacturer品牌 | Series型号 | Frequency 频率 | Frequency Stability频率稳定度 | Operating Temperature 工作温度 | Package / Case包装/封装 | Size / Dimension 尺寸 | Height - Seated (Max)高度 |
| HX2513F0026.000000 | Diodes Incorporated | HX | 26MHz | ±50ppm | -40°C ~ 105°C | 4-SMD, No Lead | 0.098" L x 0.079" W (2.50mm x 2.00mm) | 0.039" (1.00mm) |
| HX2513F0026.000000 | Diodes Incorporated | HX | 26MHz | ±50ppm | -40°C ~ 105°C | 4-SMD, No Lead | 0.098" L x 0.079" W (2.50mm x 2.00mm) | 0.039" (1.00mm) |
| HX2513F0026.000000 | Diodes Incorporated | HX | 26MHz | ±50ppm | -40°C ~ 105°C | 4-SMD, No Lead | 0.098" L x 0.079" W (2.50mm x 2.00mm) | 0.039" (1.00mm) |
| HX3125006Q | Diodes Incorporated | HX | 25MHz | ±30ppm | -40°C ~ 105°C | 4-SMD, No Lead | 0.126" L x 0.098" W (3.20mm x 2.50mm) | 0.045" (1.15mm) |
| HX3125006Q | Diodes Incorporated | HX | 25MHz | ±30ppm | -40°C ~ 105°C | 4-SMD, No Lead | 0.126" L x 0.098" W (3.20mm x 2.50mm) | 0.045" (1.15mm) |
| HX3125006Q | Diodes Incorporated | HX | 25MHz | ±30ppm | -40°C ~ 105°C | 4-SMD, No Lead | 0.126" L x 0.098" W (3.20mm x 2.50mm) | 0.045" (1.15mm) |

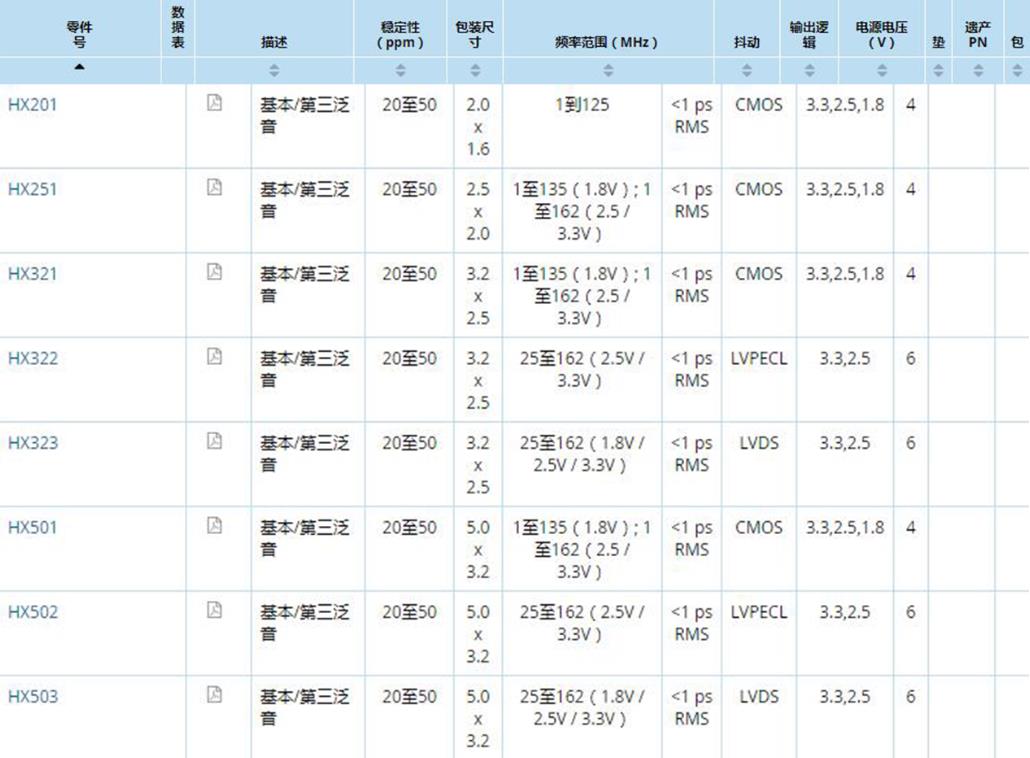

百利通亚陶晶振产品列表：
1.PCB设计指导
(1) 理想情况下,机械蜂鸣器应安装在一个独立于石英晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。
(2) 在设计时请参考相应的推荐封装。
(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。
(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
2.存储事项
(1) 在更高或更低温度或高湿度环境下长时间保存有源晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏。
正常温度和湿度：
温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH（请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容）。
(2) 请仔细处理有源贴片晶振内外盒与卷带。外部压力会导致卷带受到损坏。
百利通亚陶晶振,有源晶振,HX201晶振,HX2513F0026.000000晶振
确实遵循RoHS （欧盟电子电机产品有害物质禁限用指令)、SONY 技术标准文件(SS-00259)及其他法规与客户要求。有源四脚石英晶振推动环境教育活动,持续强化全员及供货商的环保观念及认知，重视无有害物质的产品及生产过程,致力推动设计绿色产品。
百利通亚陶晶振绿色产品规范参考标准
1.RoHS指令(2011/65/EC)危害物质限用指令
2.SONY 技术标准文件(SS-00259)
3.REACH（欧盟化学品注册、评估及授权规范)
3.全氟辛烷磺酸盐PFOS (2006/122/EC)指令
4.各客户要求而订定金属面四脚晶振
