百利通亚陶晶振,有源晶振,KK晶振,KK3270046晶振

频率：32.768KHZ

尺寸：3.2*2.5mm

普通石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体振荡器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机高速安装,满足无铅焊接的高温回流温度曲线要求.

订购热线：0755-27838351

百利通亚陶晶振,有源晶振,KK晶振,KK3270046晶振，32252mm体积的晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接（产品无铅对应）,为无铅产品.

石英晶振多层、多金属的溅射镀膜技术：是目前研发及生产高精度、高稳定性石英晶体元器件——石英32.768K晶振必须攻克的关键技术之一。石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序，镀膜的工艺方法（如各镀材的功率设计等）。使用此镀膜方法使镀膜后的晶振附着力增强，贴片晶振频率更加集中，能控制在最小ppm之内。

项目	符号	晶振规格说明	条件
输出频率范围	f₀	32.768KHZ	请联系我们以便获取其它可用频率的相关信息
电源电压	V_CC	1.71-1.89V	请联系我们以了解更多相关信息
储存温度	T_stg	-40℃ to +85℃	裸存
工作温度	T_use	G: -20℃ to +70℃	请联系我们查看更多资料http://www.seikocrystal.com
		H: -40℃ to +85℃

频率稳定度	f_tol	J: ±50 × 10^-6
		L: ±100 × 10^-6
		T: ±150 × 10^-6
功耗	I_CC	3.5 mA Max.	无负载条件、最大工作频率
待机电流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC 极, L_CMOS≦15 pF
输出电压	V_OH	V_CC-0.4V Min.
输出电压	V_OL	0.4 V Max.
输出负载条件	L_CMOS	15pF
输入电压	V_IH	80% V_CC Max.	ST 终端
输入电压	V_IL	20 % V_CC Max.	ST 终端
上升/下降时间	tr / tf	4 ns Max.	20 % V_CC to 80 % V_CC 极, L_CMOS=15 pF
振荡启动时间	t_str	3 ms Max.	t=0 at 90 %
频率老化	f_aging	±3 × 10^-6 / year Max.	+25 ℃, 初年度,第一年

百利通亚陶晶振编码列表：

Manufacturer Part Number原厂代码	Manufacturer品牌	Series型号	Frequency 频率	Frequency Stability频率稳定度	Operating Temperature 工作温度	Package / Case包装/封装	Size / Dimension 尺寸	Height - Seated (Max)高度
KK3270046	Diodes Incorporated	KK	32.768kHz	±25ppm	-40°C ~ 85°C	4-SMD, No Lead	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.045" (1.15mm)
KK3270046	Diodes Incorporated	KK	32.768kHz	±25ppm	-40°C ~ 85°C	4-SMD, No Lead	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.045" (1.15mm)
KK3270046	Diodes Incorporated	KK	32.768kHz	±25ppm	-40°C ~ 85°C	4-SMD, No Lead	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.045" (1.15mm)
KK3270045	Diodes Incorporated	KK	32.768kHz	±50ppm	-40°C ~ 85°C	4-SMD, No Lead	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.045" (1.15mm)
KK3270045	Diodes Incorporated	KK	32.768kHz	±50ppm	-40°C ~ 85°C	4-SMD, No Lead	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.045" (1.15mm)
KK3270045	Diodes Incorporated	KK	32.768kHz	±50ppm	-40°C ~ 85°C	4-SMD, No Lead	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.045" (1.15mm)
KK3270049	Diodes Incorporated	KK	32.768kHz	±50ppm	-40°C ~ 85°C	4-SMD, No Lead	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.045" (1.15mm)

20180109173140_2357

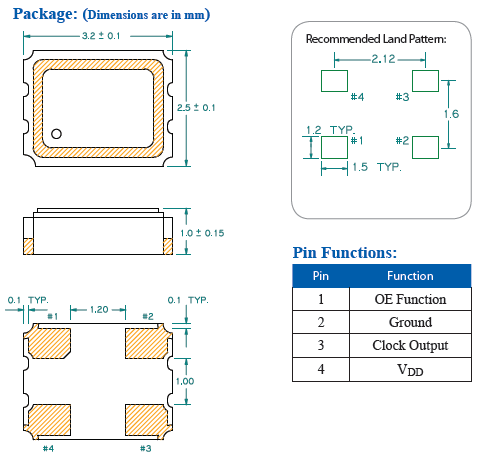

KK_1.8V 3.2_2.5 CMOS

百利通亚陶晶振产品列表：

KDQ KKQ KX

20180109173154_0485

所有石英晶体振荡器和实时时钟模块都以IC形式提供。

噪音

在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。

电源线路

电源的线路阻抗应尽可能低。

输出负载

建议将石英晶振输出负载安装在尽可能靠近振荡器的地方（在20 mm范围之间）。

未用输入终端的处理

未用针脚可能会引起噪声响应,从而导致非正常工作。同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC 或GND。

热影响

重复的温度巨大变化可能会降低受损害的贴片晶振产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。

安装方向

振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。

通电

不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。

百利通亚陶晶振,有源晶振,KK晶振,KK3270046晶振

20180109173203_7988

百利通晶振所有的经营组织都将积极应用国际标准以及适用的法律法规。为促进合理有效的公共政策的制订实施加强战略联系。

消除事故和环境方面的偶发事件，有源贴片晶振减少废物的产生和排放，有效的使用能源和各种自然资源，对紧急事件做好充分准备，以便及时做出反应。

对我们的产品进行检验，同时告知我们的员工顾客以及公众，如何安全的使用，如何使用对环境影响较小，帮助我们的雇员合同方商业伙伴服务提供上理解他们的行为如何影响着环境。

百利通晶振集团减少污染物排放，石英晶体振荡器对不可再生的资源进行有效利用。减少废物的产生，对其排放的责任进行有效管理，有效地使用能源。通过设计工艺程序对员工进行培训保护环境以及人们的健康和安全。提供安全使用和废置我们的产品的信息，对环境有重大健康安全和环境的运营现状进行纠正。

百利通亚陶晶振,有源晶振,KK晶振,KK3270046晶振

20180109173213_5178
