NDK晶振,温补晶振,NT5032BA晶振,NT5032BB晶振

频率:10~40MHZ

尺寸:5.0×3.2mm

温补晶振(TCXO)产品本身具有温度补偿作用,高低温度稳定性:频率精度高0.5 PPM~2.0 PPM,工作温度范围: - 30度~85度,电源电压:1.8V~3.3V之间可供选择,产品本身具有温度电压控制功能,世界上最薄的晶振封装,频率:26兆赫,33.6兆赫,38.4兆赫,40兆赫,因产品性能稳定,精度高等优势,被广泛应用到一些比较高端的数码通讯产品领域,GPS全球定位系统,智能手机,WiMAX和蜂窝和无线通信等产品,符合RoHS/无铅.
订购热线:0755-27838351
QQ咨询 点击这里给我发消息

NDK晶振,温补晶振,NT3225SA晶振日本电波工业株式NDK晶振会社于1948年成立。NDK晶振经营范围:晶体谐振器、晶体振荡器等晶体元器件、应用器件、石英晶振,陶瓷晶振,声表面谐振器,有源晶振,压控振荡器,贴片晶振,人工水晶及芯片等的晶体相关产品的制造与销售.

有源石英晶振,无论是温补晶振也好,压控晶振也罢,产品均采用了,离子刻蚀调频技术,比目前一般使用的真空蒸镀方式调频,主要在产品参数有以下提升:1.微调后调整频率能控制在±2ppm,一般只能保持在±5ppm;2.产品的激励功率相关性参数有大幅提升;3.产品的长期老化率可保证在±2ppm之内。有源晶体振荡器,5032温补振荡器,NT5032BA晶振,NT5032BB晶振

型名
NT5032BA,NT5032BB
额定频率范围 (MHz) 10 ~ 26 10 ~ 40 10 ~ 25

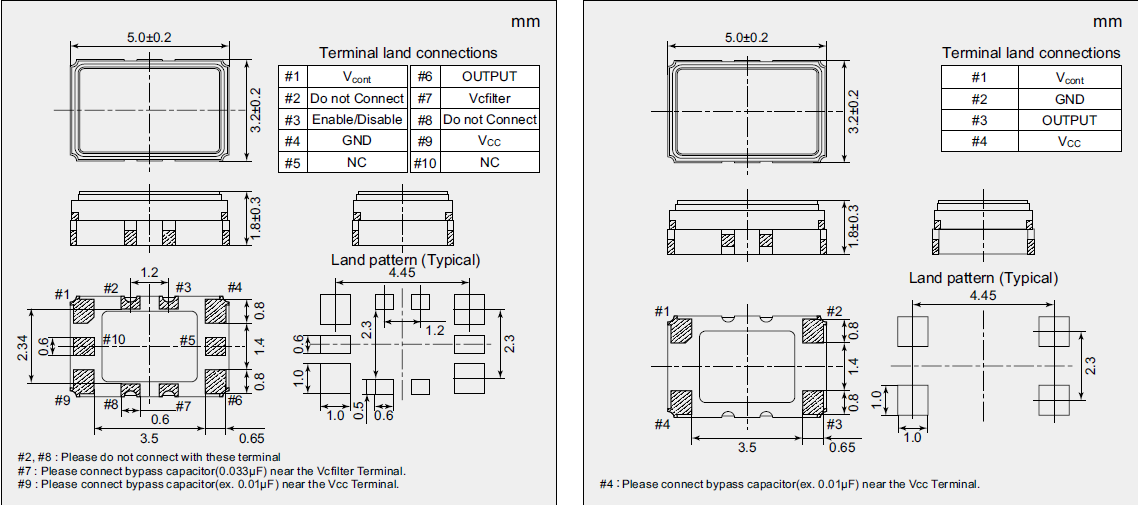

尺寸大小 (L×W×H : mm) 5.0×3.2×1.8
电源电压 [VCC] (V) +3.3±2% +3.3±5% +3.3±5%
消耗电流 (mA) Max. 6
输出电压 CMOS or Clipped sine
波形对称 Min to Max (%) 40 to 60
输出负载条件 15pF or 10kΩ//10pF
工作温度范围 (*1)   (°C) -10 to +70 -40 to +85 -40 to +105
储存温度范围   (°C) -55 to +125
频率温度特性 Max. ±0.07×10-6 Max. ±0.28×10-6 Max. ±0.5×10-6
综合频率允许偏差 (*2) Max. ±4.6×10-6
频率可变范围 / 控制电压 [Vcont] Min. ±5×10-6 /+1.65 V±1.65 V
Enable/Disable功能 Enable : Min. 70%VCC or OPEN      Disable : Max. 30%VCC

有源晶体振荡器,5032温补振荡器,NT5032BA晶振,NT5032BB晶振

各项注意事项:

所有产品的共同点

1:抗冲击

抗冲击是指晶振产品可能会在某些条件下受到损坏。例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。因为无论何种石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响。

2:辐射

贴片晶振暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射。

3:化学制剂 / pH值环境

请勿在PH值范围可能导致腐蚀或溶解石英晶振或包装材料的环境下使用或储藏这些产品。

4:粘合剂

请勿使用可能导致石英晶体振荡器所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。(比如,氯基胶粘剂可能腐蚀一个晶振的金属“盖”,从而破坏密封质量,降低性能。

5:卤化合物

请勿在卤素气体环境下使用晶振。即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀。同时,请勿使用任何会释放出卤素气体的树脂。

6:静电

过高的静电可能会损坏贴片晶振,请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作。有源晶体振荡器,5032温补振荡器,NT5032BA晶振,NT5032BB晶振

日本电波工业株式NDK晶振已经建立和正在推动一项中期计划的具体减排目标,以减少二氧化碳的排放是全球变暖的原因。它也有助于减少(抑制)CO2排放量,通过使用最先进的技术,实现最小化,以及减少石英晶体振荡器,石英晶体的重量和功耗,以支持社会的需要。

日本电波工业株式NDK晶振的新概念的温补晶振,石英晶体振荡器器件。通过产品生命周期提高整体节能贡献和环境绩效的举措。制造-环境友好生产—优化-提高性能/效率的节能贡献—通过制造致密/复杂产品减少资源节约—环境消除/减少环境负荷物质—这些是倡议的支柱。

制造业-环保生产—我们将介绍一些情况下,发现CO2排放量的产品生命周期使用环境LCA方法。日本电波工业株式NDK晶振所说的LCA指的是“生命周期评估”,它包括评估SMD晶振的寿命。在这里,产品的生命不仅仅是产品本身的制造阶段,而是包括原料组成产品的零件/材料的开采阶段,包括产品的制造阶段,销售阶段,包括到产品交付给用户使用的阶段,包括产品使用由用户和维修/维护参与它,和处置阶段,通过用户废弃产品回收,回收或处置。在ISO14000系列环境标准中也建立了国际标准。有源晶体振荡器,5032温补振荡器,NT5032BA晶振,NT5032BB晶振
