NDK晶振,贴片晶振,NZ3225SH晶振

频率:1.5-80MHZ

尺寸:3.2*2.5mm

贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求

订购热线:0755-27838351
QQ咨询 点击这里给我发消息

NDK晶振,贴片晶振,NZ3225SH晶振具有最适合于移动通信设备用途的高稳定的频率温度特性.为对应低电源电压的产品.(可对应DC +1.8 V±0.1 V to +3.2 V±0.1 V )高度:最高1.0 mm,体积:0.007 cm3,重量:0.024g,超小型,轻型.低消耗电流,表面贴片型产品.(可对应回流焊) 无铅产品.满足无铅焊接的回流温度曲线要求.

石英晶振高精度晶片的抛光技术:贴片晶振是目前晶片研磨技术中表面处理技术的最高技术,最终使晶振晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值。从而达到一般研磨所达不到的产品性能,使石英晶振的等效电阻等更接近理论值,使晶振可在更低功耗下工作。使用先进的牛顿环及单色光的方法去检测晶片表面的状态。NDK晶振,贴片晶振,NZ3225SH晶振

项目

符号

规格说明

条件

输出频率范围

f0

1.5-80MHZ

请联系我们以便获取其它可用频率的相关信息

电源电压

VCC

1.60 V to 3.63 V

请联系我们以了解更多相关信息

储存温度

T_stg

-55 to +125

裸存

工作温度

T_use

G: -40 to +85

请联系我们查看更多资料http://www.seikocrystal.com/

H: -40 to +105

J: -40 to +125

频率稳定度

f_tol

J: ±50 × 10-6



L: ±100 × 10-6

T: ±150 × 10-6

功耗

ICC

3.5 mA Max.

无负载条件、最大工作频率

待机电流

I_std

3.3μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC , L_CMOS15 pF

输出电压

VOH

VCC-0.4V Min.



VOL

0.4 V Max.



输出负载条件

L_CMOS

15 pF Max.



输入电压

VIH

80% VCC Max.

ST 终端

VIL

20 % VCC Max.

上升/下降时间

tr / tf

4 ns Max.

20 % VCC to 80 % VCC , L_CMOS=15 pF

振荡启动时间

t_str

3 ms Max.

t=0 at 90 %

频率老化

f_aging

±3 × 10-6 / year Max.

+25 , 初年度,第一年

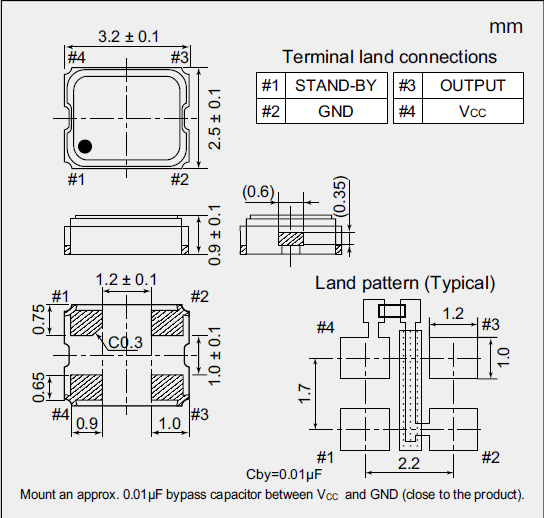

NZ3225SH_3.2_2.5 CMOS

一般来说,微处理器的振荡电路由考毕兹电路显示派生如下:

镉和CG是外部负载电容,其中已建成的芯片组。 (请参阅芯片组的规格)

Rf为具有200KΩ?1MΩ反馈电阻。它的内置芯片一般设置。有源晶体振荡器,低抖动贴片晶振,NZ3225SH晶振

Rd为限流电阻470Ω与1KΩ?。这个阻力是没有必要的公共电路,但仅用于具有高电源电路。

一个稳定的振荡电路需要的负电阻,其值应是晶振阻力的至少五倍。它可写为|-R|>5的Rr。

例如,为了获得稳定的振荡电路中,IC的负电阻的值必须小于?200Ω时的晶振电阻值是40Ω。负阻“的标准来评估一个振荡电路的质量。在某些情况下,例如老化,热变化,电压变化,以及等等,电路可能不会产生振荡的“Q”值是低的。因此,这是非常重要的衡量负电阻(-R)以下说明:QQ截图20180820144807


线路连接的电阻(R)与晶体串联

(2)从起点到振荡的停止点调整R的值。NDK晶振,贴片晶振,NZ3225SH晶振

(3)振荡期间测量R的值。

(4)你将能够获得负电阻的值,|·R|= R +的Rr,和RR =晶振的阻力。

附:所连接的电路的杂散电容,可能会影响测定值。

如果石英晶振的参数是正常的,但它不工作稳步振荡电路中,我们将不得不找出IC的电阻值是否过低驱动电路。如果是这样的话,我们有三种方法来改善这样的情况:

降低外部电容(Cd和CG)的值,并采用其他贴片晶振具有较低负载电容(CL)。

 采用具有较低电阻(RR)的有源晶振

 使用光盘和CG的不等价的设计。我们可以增加镉(XOUT)的负载电容和降低CG(辛)的负载电容以提高从辛波形幅度将在其后端电路中使用的输出。

当有信号输出从XOUT但不辛,其表示后面的功耗的情况下 - 电极后端电路是极其巨大的。我们可以添加一个缓冲电路的输出和它的后电极之间,以驱动后端电路。有源晶体振荡器,低抖动贴片晶振,NZ3225SH晶振

但1-5的方法上面提到的,你也可以按照步骤1-4-4的三种方法。如有不明白请联系我公司晶振的应用工程师和IC制造商寻求进一步的帮助,如果你的问题不能得到解决。系统无法运行,因为晶体没有足够的输出波形振幅。

日本电波工业株式NDK晶振所说的LCA指的是“生命周期评估”,它包括评估产品的寿命。在这里,产品的生命不仅仅是产品本身的SMD有源晶振制造阶段,而是包括原料组成产品的零件/材料的开采阶段,包括产品的制造阶段,销售阶段,包括到产品交付给用户使用的阶段,包括产品使用由用户和维修/维护参与它,和处置阶段,通过用户废弃产品回收,回收或处置。在ISO14000系列环境标准中也建立了国际标准。

日本电波工业株式NDK晶振由于制造普通有源晶体振荡器(PXO)、压控晶体振荡器(VCXO)、温补晶体振荡器(TCXO)、恒温晶体振荡器(OCXO)、陶瓷谐振器等涉及高温处理,所以需要大量电力的过程。通过使产品更加紧凑,可以增加每个工序引入的零件数量。贴片温补补偿晶振设备功耗几乎不影响零件数量。因此,每个产品的功耗减少由于增加的部件的数量,然后抑制二氧化碳排放。与这项改革,减少功耗设备也实施。为了快速响应我们的客户需求,高精度贴片振荡器我们整合了我们的基本技术,设计技术,生产技术和制造技术,成功地减少和减轻产品使用最先进的技术。有源晶体振荡器,低抖动贴片晶振,NZ3225SH晶振

NDK晶振集团作为“地球内企业”,在保护地球环境方面发挥着领导作用。我们尊重历史、文化和传统的多样性,并致力于“CSR经营”和“环境经营”。为取得社会的信任,为推动环境负荷最小化,集团还开展了各种各样的活动。
