百利通亚陶晶振,有源晶振,PD10GE156晶振,PDF620008Z晶振

频率:156.25MHZ

尺寸:5.0*3.2mm

贴片差分晶振本身体积小,超薄型石英晶体振荡器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型?薄型是对应陶瓷谐振器(偏差大)和普通的石英晶体谐振器(偏差小)的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.
订购热线:0755-27838351
QQ咨询 点击这里给我发消息

1

百利通亚陶晶振,有源晶振,PD10GE156晶振,PDF620008Z晶振,智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体振荡器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.

有源晶振高频振荡器使用IC与晶片设计匹配技术:有源晶振是高频振荡器研发及生产过程必须要解决的技术难题。在设计过程中除了要考虑石英晶体谐振器具有的电性外,还有石英晶体振荡器的电极设计等其它的特殊性,必须考虑石英晶体振荡器的供应电压、起动电压和产品上升时间、下降时间等相关参数。

2

项目

符号

晶振规格说明

条件

输出频率范围

f0

156.25MHZ

请联系我们以便获取其它可用频率的相关信息

电源电压

VCC

2.97-3.63V

请联系我们以了解更多相关信息

储存温度

T_stg

-40℃ to +85℃

裸存

工作温度

T_use

G: -20℃ to +70℃

请联系我们查看更多资料http://www.seikocrystal.com

H: -40℃ to +85℃


频率稳定度

f_tol

J: ±50 × 10-6



L: ±100 × 10-6

T: ±150 × 10-6

功耗

ICC

3.5 mA Max.

无负载条件、最大工作频率

待机电流

I_std

3.3μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC 极, L_CMOS≦15 pF

输出电压

VOH

VCC-0.4V Min.



VOL

0.4 V Max.



输出负载条件

L_CMOS

5pF



输入电压

VIH

80% VCC Max.

ST 终端

VIL

20 % VCC Max.

上升/下降时间

tr / tf

4 ns Max.

20 % VCC to 80 % VCC 极, L_CMOS=15 pF

振荡启动时间

t_str

3 ms Max.

t=0 at 90 %

频率老化

f_aging

±3 × 10-6 / year Max.

+25 ℃, 初年度,第一年

百利通亚陶晶振编码列表:

Manufacturer Part Number原厂代码 Manufacturer品牌 Series型号 Frequency 频率 Frequency Stability频率稳定度 Operating Temperature     工作温度 Package / Case包装/封装 Size / Dimension 尺寸 Height - Seated (Max)高度
PDF620008Z Diodes Incorporated  PD 156.25MHz ±50ppm -40°C ~ 85°C 6-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.053" (1.35mm)
PDF620008Z Diodes Incorporated  PD 156.25MHz ±50ppm -40°C ~ 85°C 6-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.053" (1.35mm)
PDF620008Z Diodes Incorporated  PD 156.25MHz ±50ppm -40°C ~ 85°C 6-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.053" (1.35mm)
PDF620004 Diodes Incorporated  PD 156.25MHz ±50ppm -40°C ~ 85°C 6-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.051" (1.30mm)
PD5000002 Diodes Incorporated  PD 50MHz ±50ppm -20°C ~ 70°C 6-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.051" (1.30mm)
PD5000004 Diodes Incorporated  PD 50MHz ±50ppm -20°C ~ 70°C 6-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.051" (1.30mm)
PD6250003 Diodes Incorporated  PD 62.5MHz ±50ppm -20°C ~ 70°C 6-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.051" (1.30mm)

20180109173140_2357

PD

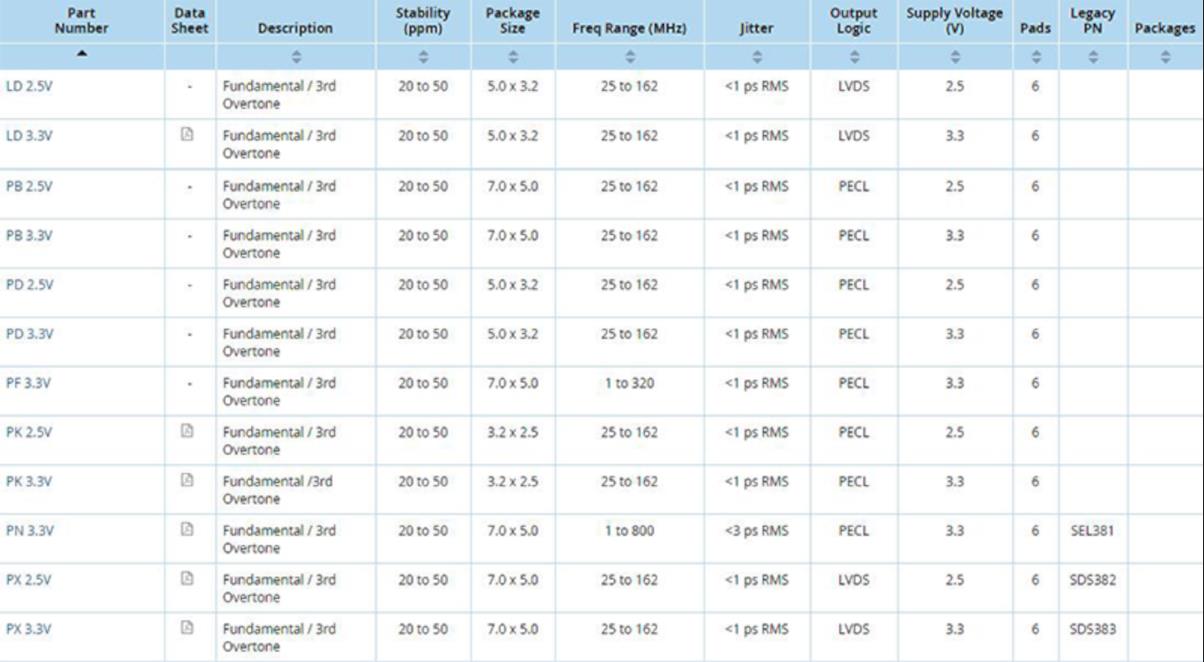

百利通亚陶晶振产品列表:

LD PB PD PF PK PN PX

20180109173154_0485








1.晶振产品使用每种产品时,请在石英晶振规格说明或产品目录规定使用条件下使用。因很多种晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别。

2.DIP晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求。通过严格的出厂前可靠性测试以提供高质量高的可靠性的石英晶振.但是为了石英晶振的品质和可靠性,必须在适当的条件下存储,安 装,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任。

3.机械振动的影响

当恒温晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。








百利通亚陶晶振,有源晶振,PD10GE156晶振,PDF620008Z晶振

20180109173203_7988








遵守有关环境保护的法律、标准、协议和任何公司承诺的其他要求。

根据环境方针制定环境目标和目标,5032差分输出晶振同时促进这些活动,并定期检讨环境管理体系的持续改进。在我们的环境政策中教育所有员工和为我们的团队工作的人,通过教育和提高意识来提高他们的环保意识。确保公众环境保护活动的信息公开。

百利通晶振集团认识到进行环境管理和资源保持的责任和必要性,金属面六脚振荡器同时也认识到针对全球环境问题,为保持国际环境而进行各行业建设性的合作是极其重要的。

过去百利通晶振集团已经针对重大污染控制项目建立了一整套记录程序并且将继续识别解决其自身环境污染及保持问题,加强责任感以便进行环境绩效的持续改进。


百利通亚陶晶振,有源晶振,PD10GE156晶振,PDF620008Z晶振

20180109173213_5178
