Sitime晶振,有源晶振,SiT9001晶振

频率:1~200MHZ

尺寸:2520,3225,5032,5070mm

可编程频率:SiTime振荡器提供在操作范围内的任何频率,最高可达6个小数点.通过定制频率,设计人员可以提高系统性能(微处理器/ FPGA应用程序)并减少误码率(以太网应用程序).样品自定义并在一周内交货;生产数量在3 - 5周内有效

订购热线:0755-27838351
QQ咨询 点击这里给我发消息

1

Sitime晶振,有源晶振,SiT9001晶振,SiTime晶振集团的MEMS技术起源于博世和斯坦福大学.在我们的创始人创办SiTime之前,他们花了几年时间在位于德国的博世和加州的帕洛阿尔托开发了拯救生命的MEMS解决方案.自2005年成立以来,SiTime已经开发了几代先进的kHz石英晶体和MHz MEMS谐振器,具有最高的性能、最低的漂移、最小的尺寸和最好的可靠性.SiTime的可配置解决方案使客户能够以更高的性能,更小的尺寸和更高的可靠性来区分他们的可编程有源晶振产品。我们解决方案丰富的功能集和灵活性使客户能够整合供应链,降低拥有成本并缩短上市时间。通过使用标准的半导体工艺和大批量的塑料封装,SiTime提供了业界最佳的可用性和最短的交货时间.SITIME硅晶振,可编程扩频振荡器,SiT9001晶振

2

项目

符号

SiT9001晶振规格说明

条件

输出频率范围

f0

1 MHz to 200 MHz

请联系我们以便获取其它可用频率的相关信息

电源电压

VCC

1.8V,2.5 V 2.8V,3.0V,3.3 V

联系我们以了解更多相关信息

储存温度

T_stg

-55 to +125

裸存

工作温度

T_use

G: -20 to +70

请联系我们查看更多资料http://www.seikocrystal.com

H: -40 to +85


频率稳定度



f_tol



J: ±5× 10-6







功耗

ICC

3.5 mA Max.

无负载条件最大工作频率

待机电流

I_std

3.3μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC , L_CMOS15 pF

输出电压

VOH

VCC-0.4V Min.



VOL

0.4 V Max.



输出负载条件

L_CMOS

15 pF Max.



输入电压

VIH

80% VCC Max.

ST 终端

VIL

20 % VCC Max.

上升/下降时间

tr / tf

4 ns Max.

20 % VCC to 80 % VCC , L_CMOS=15 pF

振荡启动时间

t_str

3 ms Max.

t=0 at 90 %

频率老化

f_aging

±3 × 10-6 / year Max.

+25 , 初年度,第一年

3

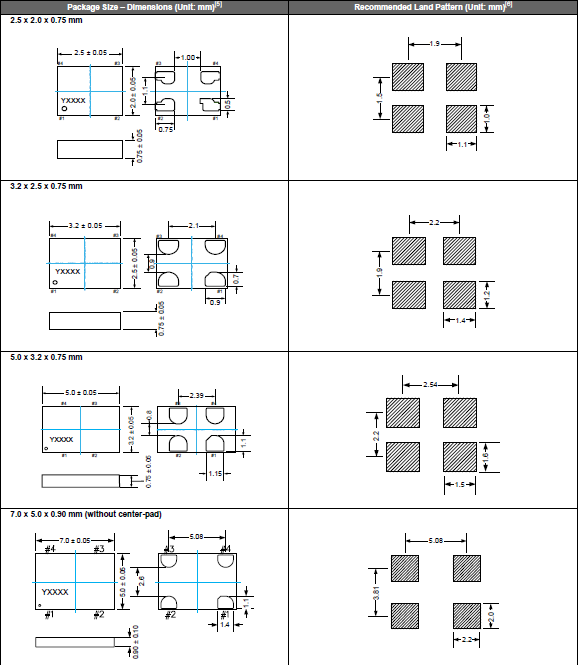

SiT9001-2520 3225 5032 7050 OSC

4

PCB设计指导

(1) 理想情况下,机械蜂鸣器应安装在一个独立于晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。

(2) 在设计时请参考相应的推荐封装。

(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。

(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。

存储事项

(1) 在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏。

正常温度和湿度:

温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH(请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容)。

(2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏.SITIME硅晶振,可编程扩频振荡器,SiT9001晶振

5

SITIME晶振环保基本理念:

1.减少石英晶振晶体材料污染,节能降耗——污染预防的承诺;依法治理——遵守现行适用的环境法律、法规和其他要求的承诺;

2.“减少污染,节能降耗,建造美丽家园;依法治理,持续改进,净化一片蓝天”提供了建立和评审环境目标和指标的框架.

3.SiTime晶振采用系统的方法来解决其产品的环境影响.开发和销售拥有最有利的环境特性同时又满足最高可能功效标准的晶振,石英晶振,有源晶振,压控振荡器,温补晶振(TCXO)、恒温晶体振荡器(OCXO)等产品

4.在石英水晶振荡子,陶瓷振动子,有源晶振,时钟晶体,压电石英晶体系列产品开发和制造过程中使用对环境健康的、可回收利用的材料

5.为开发高效的、对环境影响最小的运输系统而工作.无论公司在世界何处,其经营都应保证生产过程和产品符合同等的环境标准

6.确保业务合作伙伴对环境问题同等关注从事并参与环境领域的研究和开发活动

7.SiTime晶振集团将建立可行的技术及经济性环境目标,并确保其环境保护活动的质量.

8.集团公司将关注所有环境适用的法律、法规和协议的遵守情况.另外为更有效的进行环境保护,将建立自己的特有的环境标准.

9.集团将在各领域内的商务运作中实施持续改进,包括能源资源的保持,回收再利用以及减少晶振,石英晶振, 石英水晶振荡子材料废弃物等。SITIME硅晶振,可编程扩频振荡器,SiT9001晶振
