QVS晶振,QCV30晶振,QCV30-A315T-20.000晶振

频率:1.000MHz~170.000MHz

尺寸:7.0*5.0mm

小型贴片石英晶振主要采用了,先进的晶片的抛光工艺技术,是晶体行业中石英晶片研磨技术中表面处理的最高技术,最终使晶片表面更光洁,平行度及平面度更好,大大的降低谐振电阻,使精度得到了很大的提升。改变了传统的生产工艺,使产品在各项参数得到了很大的改良,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品。
订购热线:0755-27838351
QQ咨询 点击这里给我发消息

1

 QVS晶振,QCV30晶振,QCV30-A315T-20.000晶振 压控晶振(VCXO)是通过红外加控制电压使振荡效率可变或是可以调制的石英晶体振荡器,其振荡频率由晶体决定,可用控制电压在小范围内进行频率调整。VCXO大多用于锁相技术、频率负反馈调制的目的。控制电压范围一般为0V至2V或0V至3V。VCXO的调谐范围为±100ppm至±200ppm。

 QVS技术公司是一家由女性企业家创办,已成功供应高品质频率控制产品超过15年。作为加利福尼亚州卡尔斯巴德的女性小企业总部,在全球范围内提供频率装置的供应商,产品包括石英晶体时钟晶体振荡器温补晶振荡器TCXO)、压控晶体振荡器(VCXO)、温度补偿压控石英振荡(TCVCXO)、恒温晶体振荡器(OCXO)陶瓷谐振器MEMS频率控制装置。

 QVS Tech还提供拥有多种配置的温度补偿压控石英振荡器(TCVCXO)产品,包括高稳定性、可扩展温度范围、低电源电压选项和低电流消耗。典型应用包括平板电脑、GPS、移动通信设备、便携式无线电设备、蜂窝电话和无绳电话。

 QVS提供各种标准和定制频率的石英晶体振荡器时钟晶体振荡器VCXO压控晶振TCXO温补晶振OCXO恒温晶振。这使我们能够为包括电信,测试和仪器,医疗和航空航天在内的广泛应用和市场提供频率控制解决方案。我们的工程师随时准备回答您的问题并为您的应用提供设计帮助

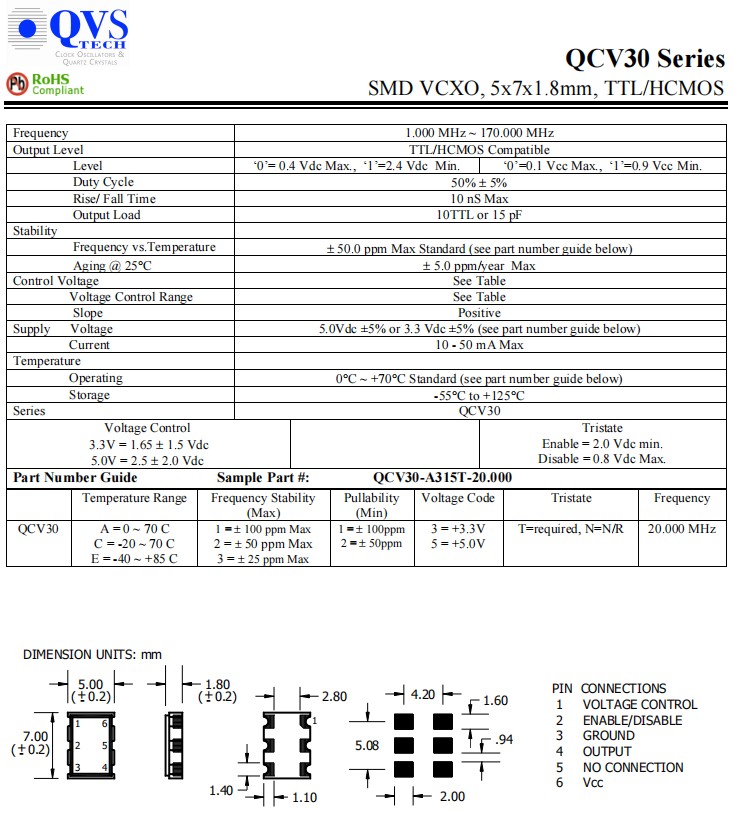

Frequency 1.000 MHz ~ 170.000 MHz
Output Level TTL/HCMOS Compatible
Level ‘0’= 0.4 Vdc Max.,
‘1’=2.4 Vdc  Min.
‘0’=0.1 Vcc Max.,
‘1’=0.9 Vcc Min.
Duty Cycle 50% ± 5%
Rise/ Fall Time 10 nS Max
Output Load 10TTL or 15 pF
Frequency vs.Temperature ± 50.0 ppm Max Standard (see part number guide below)
Aging @ 25°C ± 5.0 ppm/year  Max
Control Voltage See Table
Voltage Control Range See Table
Slope Positive
Supply Voltage 5.0Vdc ±5% or 3.3 Vdc ±5% (see part number guide below)
Current 10 - 50 mA Max
Operating C ~ +70°C Standard (see part number guide below)
Storage -55°C to +125°C
Series QCV30
Voltage Control 3.3V = 1.65 ± 1.5 Vdc 5.0V = 2.5 ± 2.0 Vdc Tristate
Enable = 2.0 Vdc min. Disable = 0.8 Vdc Max.
Part Number Guide Sample Part #: QCV30-A315T-20.000

3

QCV30

4

QVS晶振,QCV30晶振,QCV30-A315T-20.000晶振

热影响
重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
安装方向
石英晶体振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.
通电
不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.
有源晶振的负载电容与阻抗
负载电容与阻抗有源晶振设置一个规定的负载阻抗值.当一个值除了规定的一个设置为负载阻抗输出频率和输出电平不会满足时,指定的值这可能会导致问题例如:失真的输出波形.特别是设置电抗,根据规范的负载阻抗.输出频率和输出电平,当测量输出频率或输出水平,石英晶体振荡器调整的输入阻抗,测量仪器的负载阻抗晶体振荡器.当输入阻抗的测量仪器,不同的负载阻抗的晶体振荡器,测量输出频率或输出水平高,阻抗阻抗测量可以忽略.
抗冲击
抗冲击是指晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.因为无论何种贴片石英晶振,其内部晶片都是贴片晶振制作而成的,高空跌落摔打都会给晶振照成不良影响.
耐焊性:
将晶振加热包装材料至+150℃以上会破坏产品特性或损害产品.如需在+150℃以上焊接石英晶振,建议使用有源贴片晶振产品.在下列回流条件下,对石英耐高温晶振产品甚至晶振使用更高温度,会破坏晶振特性.建议使用下列配置情况的回流条件.安装这些贴片晶振之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息

QCV30-1

5

 QVS晶振,QCV30晶振,QCV30-A315T-20.000晶振 公司将有效率的使用自然资源和能源,以便从源头减少废物产生和排放。我们将在关注于预防环境和安全事故,保护公众健康的同时,努力改进我们的操作。我公司将积极参与加强公众环境、健康和安全意识的活动,提高公众对普遍的环境、健康和安全问题的注意。所有的经营组织都将积极应用国际标准以及适用的法律法规。为促进合理有效的公共政策的制订实施加强战略联系。消除事故和环境方面的偶发事件,减少废物的产生和排放,有效的使用能源和各种自然资源,对紧急事件做好充分准备,以便及时做出反应。

减少污染物排放,对不可再生的资源进行有效利用。减少废物的产生,对其排放的责任进行有效管理,有效地使用能源。通过设计工艺程序对员工进行培训保护环境以及人们的健康和安全。提供安全使用和废置我们的产品的信息,对环境有重大健康安全和环境的运营现状进行纠正。
