Qantek晶振,贴片晶振,QC5B晶振

频率:8.000 to 160.000MHz

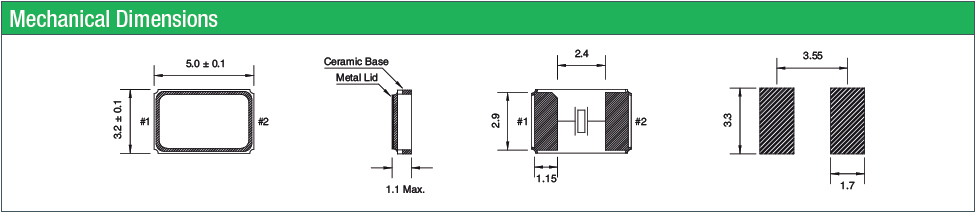

尺寸:5.0*3.2mm

普通石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.

订购热线:0755-27838351
QQ咨询 点击这里给我发消息

1

Qantek晶振,贴片晶振,QC5B晶振,小型表面贴片晶振型,是标准的石英晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应8.000MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
         QANTEK技术公司成立于2005年,其愿景是成为具有卓越设计和技术支持的全球时间和频率管理组件制造商。为追求这一愿景,QANTEK制造符合ISO / TS质量标准。我们的通孔和表面安装提供的全面产品范围包括:石英晶体(XTAL)、时钟振荡器(XO)、压控晶体振荡器(VCXO)、温补晶体振荡器(TCXO)、烘箱控制晶体振荡器(OCXOs)、石英晶体滤波器、陶瓷谐振器.
          石英晶振在选用晶片时应注意温度范围、晶振温度范围内的频差要求,贴片晶振温度范围宽时(-40℃-85℃)晶振切割角度比窄温(-10℃-70℃)切割角度应略高.对于晶振的条片,长边为 X 轴,短边为 Z 轴,面为 Y 轴.对于圆片晶振,X、Z 轴较难区分,所以石英晶振对精度要求高的产品(如部分定单的 UM-1),会在 X 轴方向进行拉弦(切掉一小部分),以利于晶振的晶片有方向的装架点胶,点胶点点在 Z 轴上.保证晶振产品的温度特性.QC5B晶振,5032封装两脚贴片晶振,金属面石英晶体谐振器

2

Qantek晶振规格

单位

QC5B晶振频率范围

石英晶振基本条件

标准频率

f_nom

8.000 to 160.000MHz

标准频率

储存温度

T_stg

 -55∼+125℃

裸存

工作温度

T_use

 -40 to +85°C

标准温度

激励功率

DL

  100μW max.

推荐:1μW 100μW

频率公差

f_— l

±10 to ±30ppm

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.seikocrystal.com

频率温度特征

f_tem

 ±10 to ±30ppm

超出标准的规格请联系我们.

负载电容

CL

10 to 32pF

超出标准说明,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±3× 10-6 / year Max.

+25°C,第一年

20180109173140_2357

QC5B晶振,5032封装两脚贴片晶振,金属面石英晶体谐振器

20180109173154_0485

静电
         过高的静电可能会损坏石英晶体谐振器,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.
机械振动的影响
         当晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管晶体产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.
粘合剂
         请勿使用可能导致SMD晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂. (比如,氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能.)QC5B晶振,5032封装两脚贴片晶振,金属面石英晶体谐振器
卤化合物
         请勿在卤素气体环境下使用无源晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.Qantek晶振,贴片晶振,QC5B晶振

20180109173203_7988

QANTEK石英晶振环保环境与发展对策:实行可持续发展战略.采取有效措施,防治薄小型金属外壳晶振工业污染.提高能源利用效率,改善能源结构.运用经济手段保护环境.大力推进科技进步,加强环境科学研究,积极发展环境保护产业.健全环境法规,强化环境管理.加强环境教育,不断提高环境意识.QC5B晶振,5032封装两脚贴片晶振,金属面石英晶体谐振器
         我们将依据技术进步以及对安全、健康和环境科学全新的解释持续地改进我们的业务.我们将追求在资源利用上的零废物率.压电石英晶体元器件、压电石英晶体、无源高精度5032晶振,有源晶体原材料将得到循环和再利用以最大限度地减少对其处理量,同时节约资源.在废物的滋生地,废物将被安全、负责地处理掉.
         QANTEK晶振集团保持就健康安全环境问题与临近摄取进行对话.通过在环境控制方面实施优秀的管理实践,以保护环境和全球运作相关的自然资源.向员工灌输环境价值观,在所有的5032两脚金属封装贴片晶振,石英晶振,有源晶振,压控振荡器产品和生产过程中应用最佳环境实用技术,为全球可持续发展做出贡献.Qantek晶振,贴片晶振,QC5B晶振

20180109173213_5178
