Rubyquartz晶振,H130B晶振,H130B-24.000-18-TR晶振

频率:8.000MHz~120.000MHz

尺寸:5.0*3.2mm

5032mm体积的石英晶体振荡器有源晶振,该产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊接,及IR回流焊接(无铅对应),为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站
订购热线:0755-27838351
QQ咨询 点击这里给我发消息

1

Rubyquartz晶振,H130B晶振,H130B-24.000-18-TR晶振

 Rubyquartz晶振为全球客户提供频率元件行业最成熟,最负盛名的研发团队之一的技术专业知识。规格处于市场需求前沿的产品在迈阿密,佛罗里达州设计。总部。佛罗里达州和中国的制造地点使公司能够满足客户优化总购置成本的需求,同时为所有产品系列提供足够的生产空间。所提供产品的质量是所有Rubyquartz员工和公司管理层关注的重点之一。主要致力于频率控制产品和压电传感器的设计,开发,生产和测试,包括石英晶振,贴片晶振,石英晶体振荡器,温补晶振,压控晶振等和包含石英和其他压电石英晶体谐振器的频率控制模块,如声表面谐振器

 美国Rubyquartz晶振中文名叫做卢柏晶体,对于新技术应用和主要产品更新,Rubyquartz客户可以获得经验丰富的设计师和生产工程师的好处和安全性,他们了解频率控制产品系列。Rubyquartz客户始终可以协助设计,生产和物流操作。多年来持续的业务增长使Rubyquartz发展其全球客户群。深入的工程专业知识,现场制造和广泛的最新产品系列,再加上独立制造商的速度和响应能力,Rubyquartz晶振集团成为有效和成功的创新型高品质频率控制组件供应商。

 Rubyquartz晶振通过其直销团队以及独立销售代表和分销商网络在全球范围内提供产品。客户服务和技术支持由佛罗里达州迈阿密提供。广泛的石英晶振产品系列旨在满足电信,无线,工业,医疗,计算机,消费者和电子行业许多其他领域的客户的需求。应用:数字音频广播,数字视频广播,千兆以太网,测光,光传输,无线基础设施。

 Rubyquartz晶振拥有非常专业的频率元件设计与制造技术,其经营理念与生产概念领先许多业界的制造商,产品类型也比较完整。旗下量产的石英组件包括石英晶体谐振器,32.768K晶振,石英晶体振荡器,OCXO恒温晶振,VCXO压控晶振,TCXO温补晶振,差分晶振等,其他不同材质的频率元件还有陶瓷晶振和SAW滤波器,所有产品都符合欧盟协会要求的ROHS指令,经过相关部门的检测,生产车间与环境是标准的无尘干净化,污染排放达到标准,积极保护资源并防止污染,质量控制规范,长期坚持保证高标准的品质,确保定期评估全部质量要求,让客户满意度保持在100%

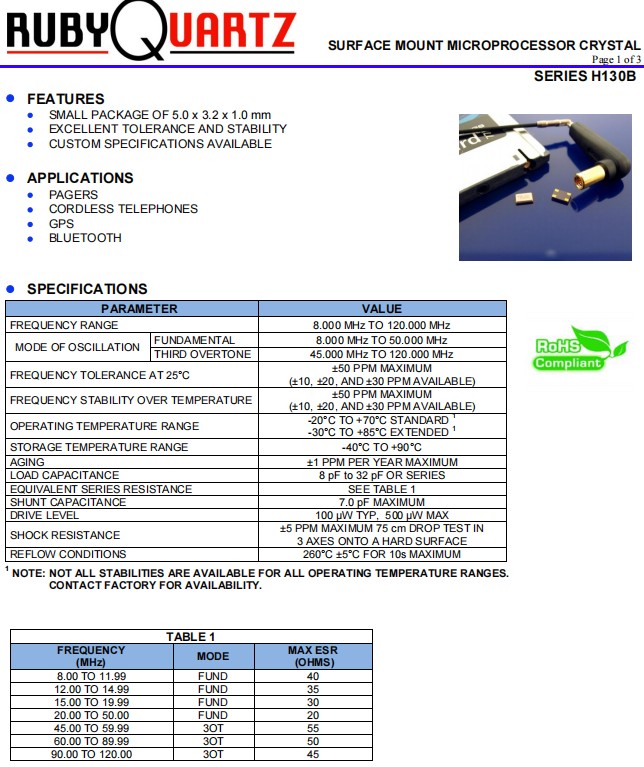

PARAMETER VALUE
FREQUENCY RANGE 8.000 MHz TO 120.000 MHz
MODE OF OSCILLATION FUNDAMENTAL 8.000 MHz TO 50.000 MHz
THIRD OVERTONE 45.000 MHz TO 120.000 MHz
FREQUENCY TOLERANCE AT 25°C ±50 PPM MAXIMUM
(±10, ±20, AND ±30 PPM AVAILABLE)
FREQUENCY STABILITY OVER TEMPERATURE ±50 PPM MAXIMUM
(±10, ±20, AND ±30 PPM AVAILABLE)
OPERATING TEMPERATURE RANGE -20°C TO +70°C STANDARD 1
-30°C TO +85°C EXTENDED  1
STORAGE TEMPERATURE RANGE -40°C TO +90°C
AGING ±1 PPM PER YEAR MAXIMUM
LOAD CAPACITANCE 8 pF to 32 pF OR SERIES
EQUIVALENT SERIES RESISTANCE SEE TABLE 1
SHUNT CAPACITANCE 7.0 pF MAXIMUM
DRIVE LEVEL 100 µW TYP,  500 µW MAX
SHOCK RESISTANCE ±5 PPM MAXIMUM 75 cm DROP TEST IN
3 AXES ONTO A HARD SURFACE
REFLOW CONDITIONS 260°C ±5°C FOR 10s MAXIMUM

3

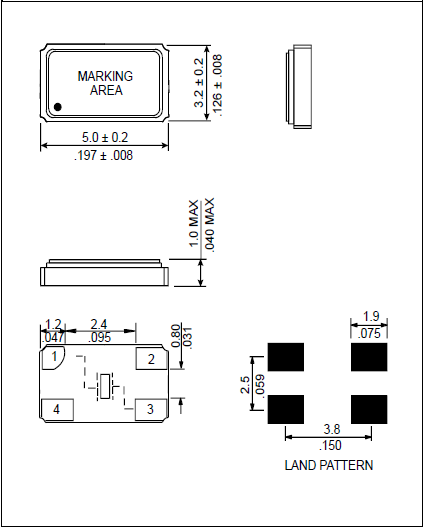

H130B 5032

4

Rubyquartz晶振,H130B晶振,H130B-24.000-18-TR晶振

热影响
重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
安装方向
石英晶体振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.
通电
不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.
有源晶振的负载电容与阻抗
负载电容与阻抗有源晶振设置一个规定的负载阻抗值.当一个值除了规定的一个设置为负载阻抗输出频率和输出电平不会满足时,指定的值这可能会导致问题例如:失真的输出波形.特别是设置电抗,根据规范的负载阻抗.输出频率和输出电平,当测量输出频率或输出水平,石英晶体振荡器调整的输入阻抗,测量仪器的负载阻抗晶体振荡器.当输入阻抗的测量仪器,不同的负载阻抗的晶体振荡器,测量输出频率或输出水平高,阻抗阻抗测量可以忽略.
抗冲击
抗冲击是指晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.因为无论何种贴片石英晶振,其内部晶片都是贴片晶振制作而成的,高空跌落摔打都会给晶振照成不良影响.
耐焊性:
将晶振加热包装材料至+150℃以上会破坏产品特性或损害产品.如需在+150℃以上焊接石英晶振,建议使用有源贴片晶振产品.在下列回流条件下,对石英耐高温晶振产品甚至晶振使用更高温度,会破坏晶振特性.建议使用下列配置情况的回流条件.安装这些贴片晶振之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息.

H130B -1

5

Rubyquartz晶振,H130B晶振,H130B-24.000-18-TR晶振

 公司将有效率的使用自然资源和能源,以便从源头减少废物产生和排放。我们将在关注于预防环境和安全事故,保护公众健康的同时,努力改进我们的操作。我公司将积极参与加强公众环境、健康和安全意识的活动,提高公众对普遍的环境、健康和安全问题的注意。所有的经营组织都将积极应用国际标准以及适用的法律法规。为促进合理有效的公共政策的制订实施加强战略联系。

 消除事故和环境方面的偶发事件,减少废物的产生和排放,有效的使用能源和各种自然资源,对紧急事件做好充分准备,以便及时做出反应。对我们的产品进行检验,同时告知我们的员工顾客以及公众,如何安全的使用,如何使用对环境影响较小,帮助我们的雇员合同方商业伙伴服务提供上理解他们的行为如何影响着环境。

 减少污染物排放,对不可再生的资源进行有效利用。减少废物的产生,对其排放的责任进行有效管理,有效地使用能源。通过设计工艺程序对员工进行培训保护环境以及人们的健康和安全。提供安全使用和废置我们的产品的信息,对环境有重大健康安全和环境的运营现状进行纠正。
