SMI晶振,31SMX晶振,32.768kHz晶振

频率:32.768KHZ

尺寸:3.2*1.5mm

小型贴片石英晶振主要采用了,先进的晶片的抛光工艺技术,是晶体行业中石英晶片研磨技术中表面处理的最高技术,最终使晶片表面更光洁,平行度及平面度更好,大大的降低谐振电阻,使精度得到了很大的提升。改变了传统的生产工艺,使产品在各项参数得到了很大的改良,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品。
订购热线:0755-27838351
QQ咨询 点击这里给我发消息

1

SMI晶振,31SMX晶振,32.768kHz晶振

 贴片表晶32.768K系列具有超小型,薄型,质地轻的表面贴片音叉型石英晶体谐振器,晶振产品本身具备优良的耐热性,耐环境特性,在办公自动化,家电领域,移动通信领域可发挥优良的电气特性,符合无铅标准,满足无铅焊接的回流温度曲线要求,金属外壳的石英晶振使得产品在封装时能发挥比陶瓷晶振外壳更好的耐冲击性.

 SMI晶振Crystal Technology的新兴领导者,是日本一家生产制造规模比较大的电子元件工厂,是日本晶体行业的佼佼者长期采购SMI石英晶体的企业有上千家,是国际知名晶体元件制造商。拥有自己独特的生产技术,积极为电子社会做出贡献,在稳步的研究和努力的基础上,快速开发先进的小体积石英晶体,贴片晶振,石英晶体振荡器等水晶产品我们专注于最新的SMD版本的晶体单元,OSC时钟晶体振荡器TCXO温补晶体振荡器VCXO压控晶振OCXO恒温晶体振荡器和声表面滤波器等。并提供高质量和高稳定性的产品,支持高可靠性数据,频率范围从16.000kHz(低)到350.000MHz(高),严格的质量控制和严格的运输检查。

 除了SMD版本,我们还可以提供通孔型产品。产品均选用符合ROHS环保指令的材料,并且采用国际质量管理体系严格操作。

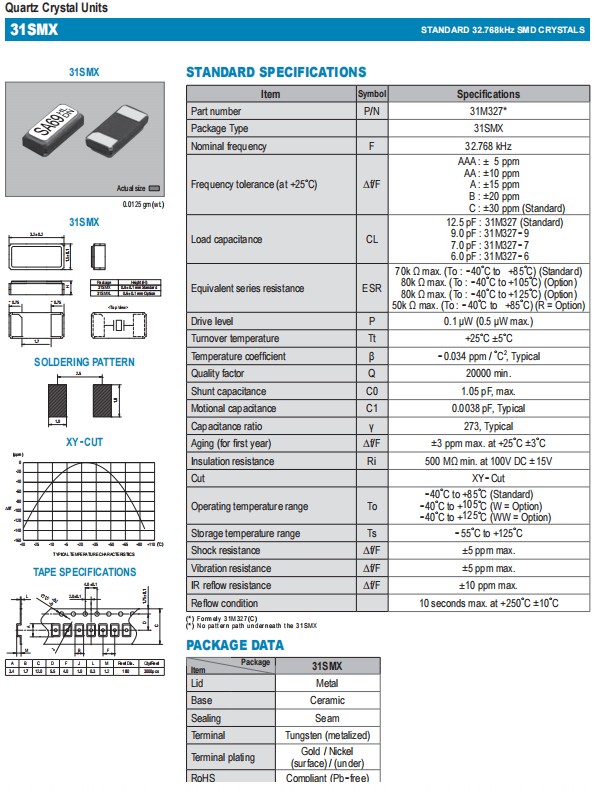

Item Symbol Specifications
Part number P/N 31M327*
Package Type 31SMX
Nominal frequency F 32.768 kHz
Frequency tolerance (at +25℃) ?f/F AAA: ±  5 ppm
AA: ±10 ppm
A: ±15 ppm
B : ±20 ppm
C : ±30 ppm (Standard)
Load capacitance CL 12.5 pF : 31M327 (Standard)
9.0 pF : 31M327-9
7.0 pF : 31M327-7
6.0 pF : 31M327-6
Equivalent series resistance ESR 70k Ω max. (To : -40 ℃to   +85℃) (Standard)
80k Ω max. (To : -40 to +105) (Option)
80k Ω max. (To : -40 ℃to +125℃) (Option)
50k Ω max. (To : -40 ℃to   +85℃) (R = Option)
Drive level P 0.1 μW (0.5 μW max.)
Turnover temperature Tt  +25 ±5
Temperature coefficient β  -0.034 ppm / 2, Typical
Quality factor Q 20000 min.
Shunt capacitance C0 1.05 pF, max.
Motional capacitance C1 0.0038 pF, Typical
Capacitance ratio γ 273, Typical
Aging (for first year) ?f/F ±3 ppm max. at +25 ℃±3℃
Insulation resistance Ri 500 MΩ min. at 100V DC ±15V
Cut XY-Cut
Operating temperature range To -40 ℃to +85℃(Standard)
-40 ℃to +105(W = Option)
-40 ℃to +125(WW = Option)
Storage temperature range Ts -55 ℃to +125
Shock resistance ?f/F ±5 ppm max.
Vibration resistance ?f/F ±5 ppm max.
IR reflow resistance ?f/F ±10 ppm max.
Reflow condition 10 seconds max. at +250 ℃±10℃

3

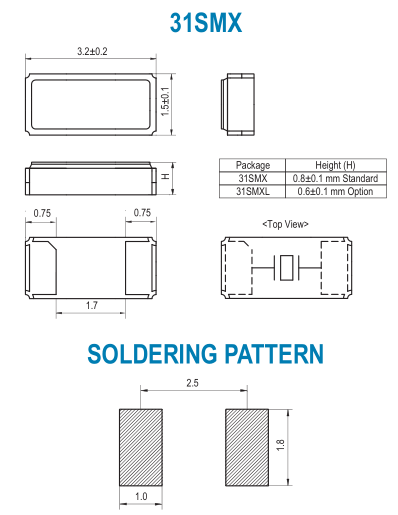

31SMX 3215

4

SMI晶振,31SMX晶振,32.768kHz晶振

热影响
重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
安装方向
石英晶体振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.
通电
不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.
有源晶振的负载电容与阻抗
负载电容与阻抗有源晶振设置一个规定的负载阻抗值.当一个值除了规定的一个设置为负载阻抗输出频率和输出电平不会满足时,指定的值这可能会导致问题例如:失真的输出波形.特别是设置电抗,根据规范的负载阻抗.输出频率和输出电平,当测量输出频率或输出水平,石英晶体振荡器调整的输入阻抗,测量仪器的负载阻抗晶体振荡器.当输入阻抗的测量仪器,不同的负载阻抗的晶体振荡器,测量输出频率或输出水平高,阻抗阻抗测量可以忽略.
抗冲击
抗冲击是指晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.因为无论何种贴片石英晶振,其内部晶片都是贴片晶振制作而成的,高空跌落摔打都会给晶振照成不良影响.
耐焊性:
将晶振加热包装材料至+150℃以上会破坏产品特性或损害产品.如需在+150℃以上焊接石英晶振,建议使用有源贴片晶振产品.在下列回流条件下,对石英耐高温晶振产品甚至晶振使用更高温度,会破坏晶振特性.建议使用下列配置情况的回流条件.安装这些贴片晶振之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息.

31SMX -1

5

SMI晶振,31SMX晶振,32.768kHz晶振

 集团作为“地球内企业”,在保护地球环境方面发挥着领导作用。我们尊重历史、文化和传统的多样性,并致力于“CSR经营”和“环境经营”。为取得社会的信任,为推动环境负荷最小化,集团还开展了各种各样的活动。“制造、使用、有效利用、再利用”这样一个产品生命周期中,努力创造丰富的价值,给社会带来温馨和安宁,感动和惊喜,同时为减少环境影响,努力做好“防止地球变暖、有效利用资源、对化学物质进行管理”,实现与地球的和谐相处。运用ISO14001环境管理系统进行环境管理,尽最大可能减小业务活动对环境造成的负担,并通过业务发展推进环境改善。

 减少污染物排放,对不可再生的资源进行有效利用。减少废物的产生,对其排放的责任进行有效管理,有效地使用能源。通过设计工艺程序对员工进行培训保护环境以及人们的健康和安全。提供安全使用和废置我们的产品的信息,对环境有重大健康安全和环境的运营现状进行纠正。

6
