Wi2Wi晶振,TV05晶振,TV05-25000X-W-N-D-3-R-X*晶振

频率:10.000MHZ~52.000MHZ

尺寸:5.0*3.2mm

5032mm体积的石英晶体振荡器有源晶振,该产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊接,及IR回流焊接(无铅对应),为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站
订购热线:0755-27838351
QQ咨询 点击这里给我发消息

1

Wi2Wi晶振,TV05晶振,TV05-25000X-W-N-D-3-R-X*晶振

      温补晶振(TCXO)产品本身具有温度补偿作用,高低温度稳定性:频率精度高0.5 PPM~2.0 PPM,工作温度范围: - 30~85,电源电压:1.8V~3.3V之间可供选择,产品本身具有温度电压控制功能,世界上最薄的晶振封装,频率:26兆赫,33.6兆赫,38.4兆赫,40兆赫,因产品性能稳定,精度高等优势,被广泛应用到一些比较高端的数码通讯产品领域,GPS全球定位系统,智能手机,WiMAX和蜂窝和无线通信等产品,符合RoHS/无铅.

  Wi2Wi该公司成立于2005年,总部位于加利福尼亚州圣何塞,是一家垂直整合技术公司,设计,制造和销售高性能,低功耗无线连接解决方案,全球导航卫星系统模块和频率控制设备。在威斯康星州米德尔顿和印度海德拉巴设有办事处。Wi2Wi的产品和增值服务提供高度集成,坚固耐用,可靠的多协议无线执行器,内置软件,以及为全球客户提供定制的定时和频率控制设备。该公司的产品和服务涉及物联网(IoT),机器对机器(M2M),航空电子,空间和政府赞助项目市场的众多应用。

  2018724/ Wi2Wi公司(Wi2Wi”“公司”),全球领先的端到端无线连接解决方案开发商和制造商,高精密石英晶振,定时和微波过滤设备,很高兴宣布推出坚固且可靠的温补振荡器系列(TCXO),即TCH系列,这是其产品组合的进一步发展前景。

  宣布新型TCH系列坚固耐用且同类最佳的温补晶体振荡器TCXO)。TC6系列进一步扩展了Wi2Wi的频率控制和定时设备产品组合,以满足航空电子,太空和军事市场最苛刻的技术要求。公司已收到TCH系列的首批生产订单,从大型供应商到航空电子设备和国防市场。“董事会主席Michael Sonnenreich表示。

  Wi2Wi继续广泛关注根据客户需求开发新产品,包括无源晶振,有源晶振,石英晶体振荡器,贴片晶振,石英晶振,温补晶振,压控晶振,恒温晶体振荡器等。并确保我们生产的每个类别都有全系列的产品。新型TCH系列TCXO扩展了我们目前的高稳定性,高冲击和高振动,是航空电子,太空和军事市场中高精度应用的理想选择。TCH系列是我们高可靠性和高性能TCXO系列的一个很好的补充。

  Wi2Wi晶振的战略目标是通过提供端到端无线集成解决方案和高度可定制的定时和频率控制设备来满足每个客户的独特需求。Wi2Wi与商品级产品区别开来,具有市场性能最佳,高可靠性,低功耗的无线连接产品,集成软件支持更宽的温度范围和更长的产品生命周期。此外,Wi2Wi' 端到端的产品解决方案可帮助客户大幅降低最终产品费用,认证成本和整体研发投资,同时大幅缩短产品上市时间。Wi2Wi已与技术,制造和销售方面的全球顶级领导者建立了合作关系。公司在全球范围内使用广泛的制造商代表网络来推广其产品和服务,并与世界级经销商合作,以实现订单和直接销售。

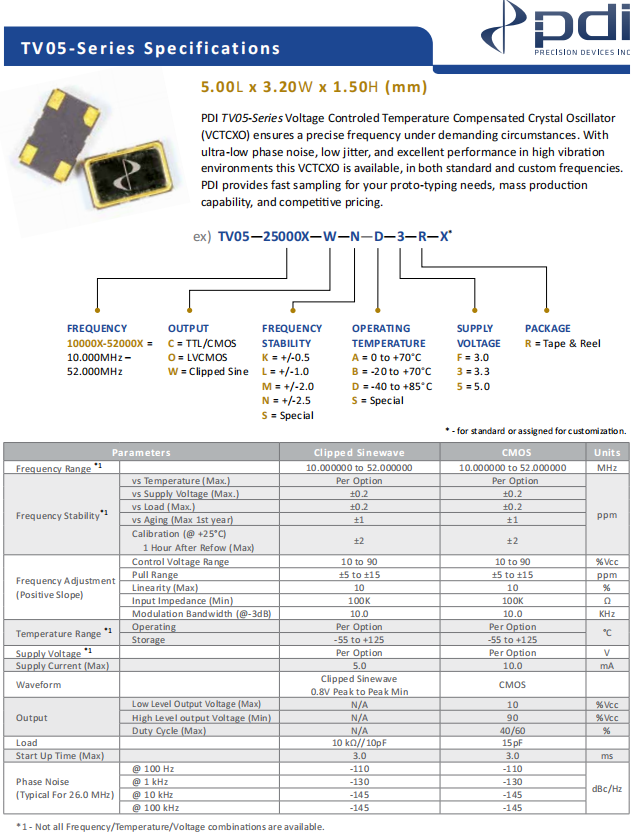

Parameters Clipped Sinewave CMOS Units
Frequency Range *1 10.000 to 52.000 10.000 to 52.000 MHz
Frequency Stability*1 vs Temperature (Max.) Per Option Per Option ppm
vs Supply Voltage (Max.) ±0.2 ±0.2
vs Load (Max.) ±0.2 ±0.2
vs Aging (Max 1st year) ±1 ±1
Calibration (@ +25°C)
1 Hour After Refow (Max) ±2 ±2
Frequency Adjustment
(Positive Slope)
Control Voltage Range 10 to 90 10 to 90 %Vcc
Pull Range ±5 to ±15 ±5 to ±15 ppm
Linearity (Max) 10 10 %
Input Impedance (Min) 100K 100K Ω
Modulation Bandwidth (@-3dB) 10 10 KHz
Temperature Range *1 Operating Per Option Per Option
Storage -55 to +125 -55 to +125
Supply Voltage *1 Per Option Per Option V
Supply Current (Max) 5 10 mA
Waveform Clipped Sinewave
0.8V Peak to Peak Min
CMOS
Output Low Level Output Voltage (Max) N/A 10 %Vcc
High Level output Voltage (Min) N/A 90 %Vcc
Duty Cycle (Max) N/A 40/60 %
Load 10 kΩ//10pF 15pF
Start Up Time (Max) 3 3 ms
Phase Noise
 (Typical For 26.0 MHz)
@ 100 Hz -110 -110 dBc/Hz
@ 1 kHz -130 -130
@ 10 kHz -145 -145
@ 100 kHz -145 -145

3

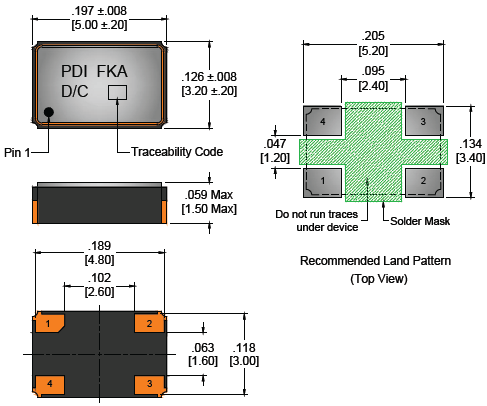

TV05 5032 VCTCXO

4

Wi2Wi晶振,TV05晶振,TV05-25000X-W-N-D-3-R-X*晶振

热影响

重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.

安装方向

石英晶体振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.

通电

不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.

有源晶振的负载电容与阻抗

负载电容与阻抗有源晶振设置一个规定的负载阻抗值.当一个值除了规定的一个设置为负载阻抗输出频率和输出电平不会满足时,指定的值这可能会导致问题例如:失真的输出波形.特别是设置电抗,根据规范的负载阻抗.输出频率和输出电平,当测量输出频率或输出水平,晶体振荡器调整的输入阻抗,测量仪器的负载阻抗晶体振荡器.当输入阻抗的测量仪器,不同的负载阻抗的晶体振荡器,测量输出频率或输出水平高,阻抗阻抗测量可以忽略.

抗冲击

抗冲击是指晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.因为无论何种石英贴片晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响.

耐焊性:

将晶振加热包装材料至+150℃以上会破坏产品特性或损害产品.如需在+150℃以上焊接石英晶振,建议使用有源贴片晶振产品.在下列回流条件下,对石英耐高温晶振产品甚至晶振使用更高温度,会破坏晶振特性.建议使用下列配置情况的回流条件.安装这些贴片晶振之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息.

TV05 5032 VCTCXO -1

5

Wi2Wi晶振,TV05晶振,TV05-25000X-W-N-D-3-R-X*晶振

 公司将有效率的使用自然资源和能源,以便从源头减少废物产生和排放。我们将在关注于预防环境和安全事故,保护公众健康的同时,努力改进我们的操作。我公司将积极参与加强公众环境、健康和安全意识的活动,提高公众对普遍的环境、健康和安全问题的注意。

 所有的经营组织都将积极应用国际标准以及适用的法律法规。为促进合理有效的公共政策的制订实施加强战略联系。

消除事故和环境方面的偶发事件,减少废物的产生和排放,有效的使用能源和各种自然资源,对紧急事件做好充分准备,以便及时做出反应。

 对我们的产品进行检验,同时告知我们的员工顾客以及公众,如何安全的使用,如何使用对环境影响较小,帮助我们的雇员合同方商业伙伴服务提供上理解他们的行为如何影响着环境。

 减少污染物排放,对不可再生的资源进行有效利用。减少废物的产生,对其排放的责任进行有效管理,有效地使用能源。通过设计工艺程序对员工进行培训保护环境以及人们的健康和安全。提供安全使用和废置我们的产品的信息,对环境有重大健康安全和环境的运营现状进行纠正。
