ABS07W-32.768KHZ-K-2-T艾博康Abracon晶振为什么替代ABS04WABS05W

Ecliptek是频率控制市场公认的市场领导者.Ecliptek品牌专注于快速转向可编程晶体和MEMS振荡器设备,可缩短上市时间并消除较长的交货时间.EcliptekAbracon提供支持,Abracon提供最新的技术设计支持和全球供应链灵活性,以解决当今客户的独特挑战.

由于容量限制,美国Abracon晶振该产品暂时不可用.推荐的替代零件号:ABS04WABS05W 3.0pF的极低电镀负载,非常适合可穿戴设备,无线和物联网应用 同时针对长期工作环境下的ESR进行了优化温度范围 ABS07W-32.768KHZ-K-2-T晶振,艾博康Abracon晶振

ABS07W-32.768KHZ-D-1-T Abracon LLC ABS07W kHz Crystal (Tuning Fork) 32.768kHz 2-SMD, No Lead
ABS07W-32.768KHZ-D-2-T Abracon LLC ABS07W kHz Crystal (Tuning Fork) 32.768kHz 2-SMD, No Lead
ABS07W-32.768KHZ-J-2-T Abracon LLC ABS07W kHz Crystal (Tuning Fork) 32.768kHz 2-SMD, No Lead
ABS07W-32.768KHZ-J-1-T Abracon LLC ABS07W kHz Crystal (Tuning Fork) 32.768kHz 2-SMD, No Lead
ABM10W-27.0000MHZ-4-K1Z-T3 Abracon LLC ABM10W MHz Crystal石英晶振 27MHz 4-SMD, No Lead
ABM10W-40.0000MHZ-4-K1Z-T3 Abracon LLC ABM10W MHz Crystal 40MHz 4-SMD, No Lead
ABS07W-32.768KHZ-K-2-T Abracon LLC ABS07W kHz Crystal (Tuning Fork) 32.768kHz 2-SMD, No Lead
ABS07W-32.768KHZ-K-1-T Abracon LLC ABS07W kHz Crystal (Tuning Fork) 32.768kHz 2-SMD, No Lead
ABM11W-26.0000MHZ-4-K1Z-T3 Abracon LLC ABM11W MHz Crystal 26MHz 4-SMD, No Lead
ABM11W-27.0000MHZ-4-K1Z-T3 Abracon LLC ABM11W MHz Crystal 27MHz 4-SMD, No Lead
ABM12W-26.0000MHZ-4-B1U-T3 Abracon LLC ABM12W MHz Crystal 26MHz 4-SMD, No Lead
ABM12W-27.1200MHZ-4-D1X-T3 Abracon LLC ABM12W MHz Crystal 27.12MHz 4-SMD, No Lead
ABM12W-32.0000MHZ-4-D1X-T3 Abracon LLC ABM12W MHz Crystal 32MHz 4-SMD, No Lead
ABC2-16.000MHZ-4-T Abracon LLC ABC2 MHz Crystal 16MHz 4-SMD, No Lead
ABC2-16.000MHZ-4-T Abracon LLC ABC2 MHz Crystal 16MHz 4-SMD, No Lead
ABM8W-32.0000MHZ-4-B1U-T3 Abracon LLC ABM8W MHz Crystal 32MHz 4-SMD, No Lead
ABM8W-24.0000MHZ-4-B1U-T3 Abracon LLC ABM8W MHz Crystal 24MHz 4-SMD, No Lead
ABM8W-26.0000MHZ-4-D1X-T3 Abracon LLC ABM8W MHz Crystal 26MHz 4-SMD, No Lead
ABM8W-32.0000MHZ-4-D1X-T3 Abracon LLC ABM8W MHz Crystal 32MHz 4-SMD, No Lead
ABM8W-24.0000MHZ-4-D1X-T3 Abracon LLC ABM8W MHz Crystal 24MHz 4-SMD, No Lead
ABM8W-48.0000MHZ-4-D1X-T3 Abracon LLC ABM8W MHz Crystal 48MHz 4-SMD, No Lead
ABM10W-32.0000MHZ-4-B1U-T3 Abracon LLC ABM10W MHz Crystal 32MHz 4-SMD, No Lead
ABM10W-40.0000MHZ-4-B1U-T3 Abracon LLC ABM10W MHz Crystal 40MHz 4-SMD, No Lead
ABM10W-19.2000MHZ-4-D1X-T3 Abracon LLC ABM10W MHz Crystal 19.2MHz 4-SMD, No Lead

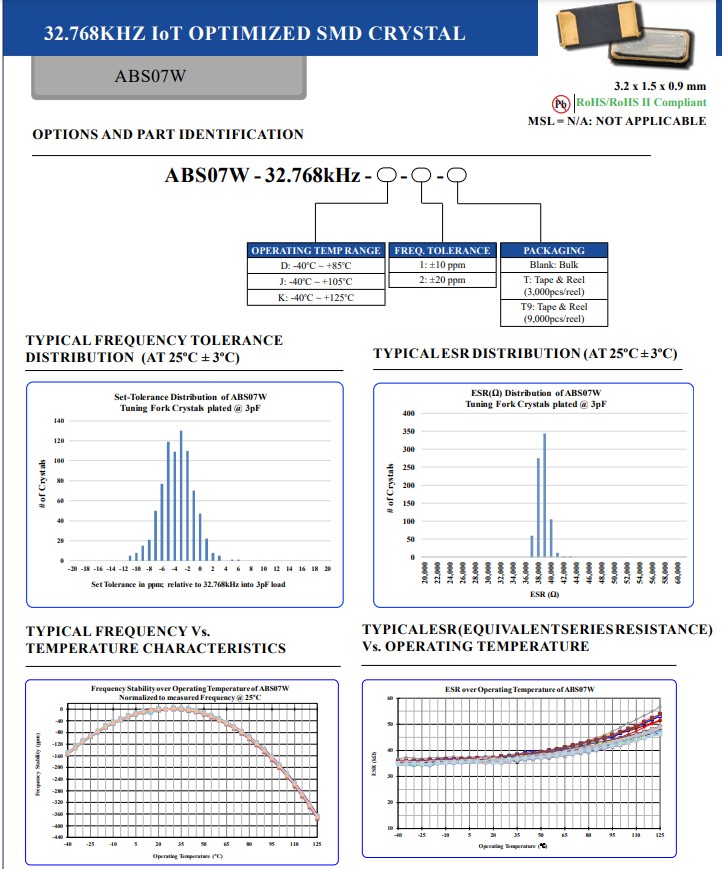

小型3.2x1.5x0.9mmSMD封装,进口石英晶振非常适合空间受限的设计,提供10ppm设定容差接缝密封包装具有长期可靠性.衣服 无线模块 物联网(IoT) 蓝牙/蓝牙低能耗(BLE) 机器对机器(M2M)连接超低功耗MCU 近场通信(NFC) ISM频段应用 超低功耗、节能MCU 参数最小值典型最大值单位注释 频率32.768千赫 操作模式弯曲模式(音叉) 工作温度-40+125°C参见选项 储存温度-55+125摄氏度 频率容差@+25°C-10+10ppm参考注释#1, 20ppm也是可用的通过标准RoHS回流转换,

 ABS07W-32.768KHZ-K-2-T晶振,艾博康Abracon晶振

2

(2)最大回流周期-2.00+2.00ppm 260°C峰值最高回流温度, 相对于独立设置公差频率温度系数-0.040-0.036ppm/T 翻转温度+20+25+30 工作温度下的频率稳定性,相对于回流后的在线测量频率

-40°C+85°C温度范围内为-200-100ppm

-40°C+105°C温度范围内为-275-100ppm

-40℃至+125℃温度范围内为-450-100ppm

贴片晶振负载电容(CL)3pF参考注释#2

等效串联电阻(ESR)

<40±45千欧@+25±3摄氏度

-40°C+85°C温度范围内小于4555kω

-40°C+105°C温度范围内小于5060kω

-40°C+125°C温度范围内小于6070kω

并联电容(C0)1.15-1.30pF组合电极和封装电容

 ABS07W-32.768KHZ-K-2-T晶振,艾博康Abracon晶振

3

动生电容(C1)4.68fFC1也称为Cm

动生电感(L1)5,048,571毫亨L1也称为Lm

驱动电平0.1-0.5 32.768K贴片晶振

晶振对闭环振荡器负载的灵敏度(Ts)125140ppm/pF,参考注释#3品质因数q13000

老化@+25°C±3°C[第一年]-相对于回流后测量频率的3+3ppm

老化@+25°C±3°C[超过10]-相对于回流后测量频率为10+10ppm绝缘电阻500Mω@100VDC

#1:有效环路电容为3.0pF,振荡器电路将在设定容差范围内;更少由于回流工艺引起的任何频率偏移.

注意#2:振荡器环路需要提供3.0pF的有效环路电容,以跟踪独立的晶体频率.该环路电容对于确保最高 整个晶体群体的可能闭环安全系数.3:Ts=-(C1)/[2*(C0+CL)2其中CL=3pF

 ABS07W-32.768KHZ-K-2-T晶振,艾博康Abracon晶振
