Wenzel Crystal缩小振荡器

返回列表 来源:精工富士 查看手机网址
扫一扫!Wenzel Crystal缩小振荡器扫一扫!
浏览:- 发布日期:2019-03-09 15:47:15【
分享到:

WenzelCrystal拥有50年的水晶制造经验,给市场上生产提供了15000个石英晶体振荡器,,专为雷达系统,军用无线而设计,生产的精密晶体振荡器系列经常用于通信,军事和测试设备市场.航空航天工业将精密振荡器用于制导,跟踪和遥测系统,通信工业用于卫星,蜂窝,PCN,基站和VSAT系统,导航工业用于MLS,雷达,GPS和其他制导系统.晶体振荡器广泛应用于商业市场,也广泛应用于频率计数器,频率标准,合成器,相位噪声测试设备和各种其他仪器.

历史上,最高性能的振荡器封装在接近饭盒大小的冷轧钢罐中.这些设计中的许多都是机械奇迹,充满了定制的硬件,周围环绕着一个大的镀银杜瓦瓶,用于隔热.这些石英晶体振荡的现代版本测量约3×3×5″,并提供优异的长期,短期和温度稳定性.隔热材料通常由玻璃杜瓦瓶提供,有些设计很脆弱.典型的稳定性规格为0.1ppb,持续24小时,包括温度变化和老化.

Wenzel Crystal缩小振荡器

体积更小,体积更大的烤箱振荡器用泡沫蛤壳或镂空空腔来隔离烤箱部件.较大的包装,通常为2×2×4″或2×2×3″,有足够的空间用于厚泡沫壁和大烤箱结构.这些烤箱可以很容易地容纳较大的精密晶体,高质量的机械调谐元件和较旧的含铅元件.长的还可以为特殊输出,倍频器,分频器等定制电路留出空间.这些OCXO晶振的小型化版本已经有好几年了,但是功耗更高,在室温下可能需要几瓦,并且短期和温度稳定性降低.

WenzelCrystal在20世纪80年代早期推出的"Small Fry"振荡器本质上是高性能杜瓦瓶振荡器的小型化版本.小油炸食品的尺寸为1.5×1.5×3″,包含一个小保温瓶绝缘体.尽管有大烤箱结构,20匝频率调节器和大的第三泛音SC切割晶振,室温下的功耗约为1瓦.一个更小的杜瓦瓶绝缘振荡器被称为"温泽尔联合微型振荡器",在三个侧面上测量只有1.3英寸.表面安装电路允许用普通制造技术实现这种小型化.

Wenzel Crystal缩小振荡器

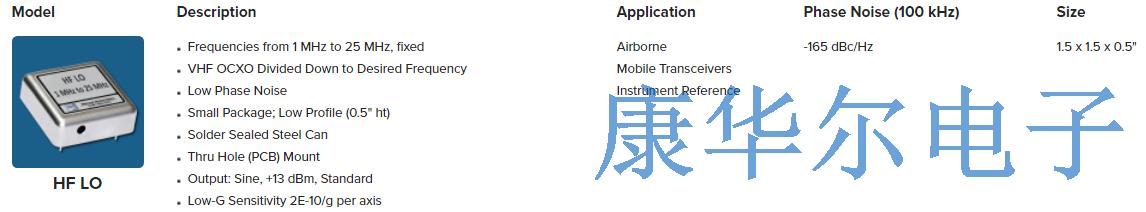

表面贴装SMD晶振元件也允许泡沫绝缘烤箱振荡器的小型化.一个例子是Wenzel Crystal律师事务所的新《洛杉矶时报》系列.典型的100MHz单位仅测量1.5×1.5×0.5″,在室温下消耗约2瓦特.表面贴装小型化允许该装置具有高性能电压调节器和烤箱控制器,20圈调谐控制,超过13dBm的输出和"超低"相位噪声.

随着有源晶振封装的收缩,所使用的材料也在变化.过去,典型的振荡器封装是带有镀镍或喷漆的深拉冷轧钢罐.新型振荡器封装在耐腐蚀合金中,以避免昂贵的电镀或喷漆步骤.OCXO振荡器的性能比往年有更高的需求,包装反映了以更低的成本大量生产的需求.
