PETERMANN用于计量应用的超低功耗32.768KHZ振荡器
用于计量应用的超低功耗32.768 KHZ振荡器
在过去几年中，现代计量应用中的时间要求大幅增加。现代计量应用的通常要求是7年后1小时的时间偏移。应用程序的工作温度范围也应符合此值。最多1小时。7年后对应于32,768 kHz时±16 ppm的绝对频率公差。传统的32,768 kHz音叉晶体不再可能满足这些要求。
一方面，这是因为32,768 kHz只能在+25°C时以±10ppm的频率公差提供，另一方面，在-40/+85°C的温度范围内的温度稳定性大于-180 ppm。此外，老化约。在计算精度时必须考虑10年后±30 PPM。在最坏的情况下，32,768 kHz晶体的最大频率稳定性为+40/-220 ppm(包括在+25°C下的调整，温度稳定性和10年后的老化)。外电路电容必须能够补偿由待同步IC的振荡器级的内部电容和杂散电容引起的任何系统频率偏移。为32,768晶体选择没有外部电路电容的布局涉及很大的风险，因为在批量生产期间，32,768晶体的精度既不能校正也不能调整以适应突然变化的PCB条件。最初，32,768水晶的交点角是为手表的最佳精度而设计的，而不是为现在使用的大多数应用而设计的。
对于空间计算，印刷电路板上晶体的外部电路电容也必须考虑在内。由于其两个外部电路电容，即使最小的32,768 kHz晶体也比ULPPOs在PCB上需要更多的空间。
此外，非常小的32,768 kHz晶体具有非常高的电阻，通常不能被要同步的振荡器级安全地克服，因为要同步的ic或rtc的振荡器级也具有非常高的容差。因此，在现场可能会出现突发的响应时间问题，而ULPPOs可以排除这些问题。因此，在任何情况下，使用ULPPOs都可以安全运行应用程序。
振子级消耗大量能量来保持32,768晶体的振荡。通常，MCU的输入级可以直接与ULPPO(通常为Xin)的LVCMOS信号电路。这样单片机的输入级就可以被停用(旁路功能)，这样节省下来的能量就可以用来计算电表的系统功耗。此外，ulppo能够同时同步多个ic。由于ULPPO的精度非常高，需要更少的时间同步，这也节省了系统功率。

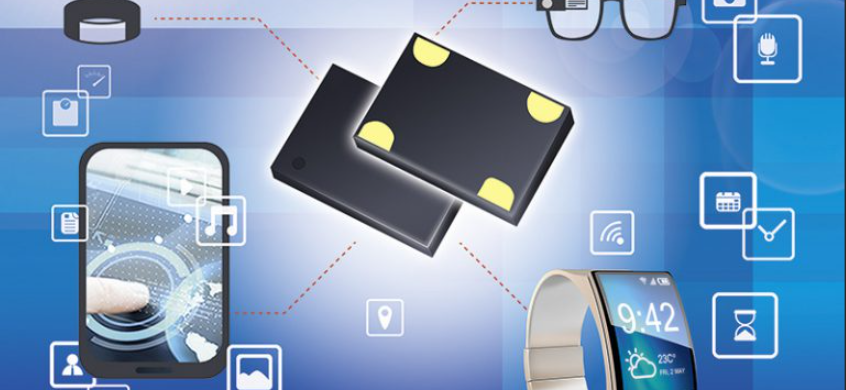

当然，ULPPOs可用于任何需要小型化超低功耗32,768 kHz振荡器的应用，如智能手机，平板电脑，GPS，健身手表，健康和保健应用，无线键盘，定时系统，定时应用，可穿戴设备，物联网，家庭自动化等。由于32,768 kHz石英晶体振荡器的高精度，可以显着增加待机时间甚至超nation技术应用中的超nation时间，从而由于显着降低电池密集型同步周期而节省大量系统功率。因此，与32,768 kHz晶体相比，32,768 kHz石英晶体振荡器是更好的选择。
在过去几年中，现代计量应用中的时间要求大幅增加。现代计量应用的通常要求是7年后1小时的时间偏移。应用程序的工作温度范围也应符合此值。最多1小时。7年后对应于32,768 kHz时±16 ppm的绝对频率公差。传统的32,768 kHz音叉晶体不再可能满足这些要求。
一方面，这是因为32,768 kHz只能在+25°C时以±10ppm的频率公差提供，另一方面，在-40/+85°C的温度范围内的温度稳定性大于-180 ppm。此外，老化约。在计算精度时必须考虑10年后±30 PPM。在最坏的情况下，32,768 kHz晶体的最大频率稳定性为+40/-220 ppm(包括在+25°C下的调整，温度稳定性和10年后的老化)。外电路电容必须能够补偿由待同步IC的振荡器级的内部电容和杂散电容引起的任何系统频率偏移。为32,768晶体选择没有外部电路电容的布局涉及很大的风险，因为在批量生产期间，32,768晶体的精度既不能校正也不能调整以适应突然变化的PCB条件。最初，32,768水晶的交点角是为手表的最佳精度而设计的，而不是为现在使用的大多数应用而设计的。
为了满足高度精确的时间要求，我们作为时钟专家提供系列ULPPO超低功耗32,768 kHz振荡器。该振荡器可以在1.5至3.63 VDC的VDD范围内的每个电压下工作。指定电流消耗为0.99µA。在-40/+85℃的温度范围内，ULPPOs的温度稳定性为±5ppm。频率稳定性(传递精度加上温度稳定性)为±10ppm, 20年后老化为±2ppm。因此，ULPPOs的最大总体稳定性为±12 ppm，包括10年后的老化。这些都是行业最佳参数。
对于空间计算，印刷电路板上晶体的外部电路电容也必须考虑在内。由于其两个外部电路电容，即使最小的32,768 kHz晶体也比ULPPOs在PCB上需要更多的空间。
此外，非常小的32,768 kHz晶体具有非常高的电阻，通常不能被要同步的振荡器级安全地克服，因为要同步的ic或rtc的振荡器级也具有非常高的容差。因此，在现场可能会出现突发的响应时间问题，而ULPPOs可以排除这些问题。因此，在任何情况下，使用ULPPOs都可以安全运行应用程序。
振子级消耗大量能量来保持32,768晶体的振荡。通常，MCU的输入级可以直接与ULPPO(通常为Xin)的LVCMOS信号电路。这样单片机的输入级就可以被停用(旁路功能)，这样节省下来的能量就可以用来计算电表的系统功耗。此外，ulppo能够同时同步多个ic。由于ULPPO的精度非常高，需要更少的时间同步，这也节省了系统功率。
当然，ULPPOs可用于任何需要小型化超低功耗32,768 kHz振荡器的应用，如智能手机，平板电脑，GPS，健身手表，健康和保健应用，无线键盘，定时系统，定时应用，可穿戴设备，物联网，家庭自动化等。由于32,768 kHz石英晶体振荡器的高精度，可以显着增加待机时间甚至超nation技术应用中的超nation时间，从而由于显着降低电池密集型同步周期而节省大量系统功率。因此，与32,768 kHz晶体相比，32,768 kHz石英晶体振荡器是更好的选择。
