这三种滤波器干货知识还不赶紧保存

返回列表 来源:精工富士 查看手机网址
扫一扫!这三种滤波器干货知识还不赶紧保存扫一扫!
浏览:- 发布日期:2019-02-14 10:29:02【
分享到:

这三种滤波器干货知识还不赶紧保存

滤波器是信号塔发射一种重要的电子元器件,SAW滤波器可过滤电路中的噪声和处理电波干扰,然后从中提取所需要的频段信号,滤波器拥有多种多样式,不同的滤波器同时功能处理性能也不一样,滤波器能够高质量的传输高频信号,滤除干扰信号使设备能够更好的进行工作运转,本文主要带大家了解一下窄带,中频带,宽带滤波器这三种不同基带的滤波器的产品性能特征.

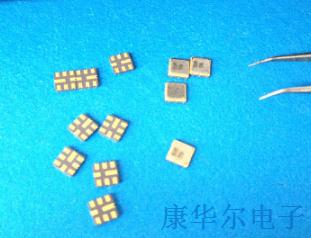

这三种滤波器干货知识还不赶紧保存

宽带滤波器:这些滤波器使用电感器在调节过程中为滤波器响应提供极点谐振器(C0),因此,滤波器响应对电感和Q值非常敏感如果要保持性能,则需要对电感器进行精确的温度补偿,带宽在中心频率的1%到10%之间,通常使用分立谐振器,在AT切割时如果使用晶体,则滤波器通带和过渡区域中通常会出现寄生响应,电感器由于它们增加了极点,因此可以抑制滤波器阻带中的寄生响应.

中频带滤波器:中频带滤波器使用电感器去除谐振器(C0)提供的过量电容和不可避免的补充杂散电容,有两种类型的中频带声表面滤波器,该第一种类型有时被称为带有扩散线圈(电感器)的窄带滤波器,电感器是被视为负电容,吸收一些(C0)和杂散分流电容,留下减少窄带设计所需的数量,在这种类型的滤波器中,寄生线圈损耗可以导致上通带严重变圆(或者在某些情况下,下通带变圆),第二种类型的中频带滤波器设计为没有与运动并联的电容晶体谐振器的元件,其通带在很大程度上不受寄生线圈损耗的影响,直到带宽接近宽带.

窄带滤波器:离散谐振器和单片双谐振器都在a的相对面上具有电极对石英晶体,除了激发晶圆的自然机械共振之外,这些电极,不可避免地产生静电电容(C0),窄带滤波器是网络可以使用的滤波器设计如此(C0)是网络的一部分,在大多数情况下通过额外的外部电容补充,电容比C0/C1谐振器等效电路的最大值确定带宽,对于使用基模AT切割谐振器的滤波器,在理想条件下这个最大值带宽约为中心频率的0.32%,在带宽超过此限制的情况下,网络必须改变设计,以包含与晶体谐振器并联的电感器.

随着网络带宽的增加,需要用到的电子元器件也同时要求性能增强,以及补充电路电容的允许量减少最终变得消极,对于贴片滤波器是窄带允许的补充电容必须大于或等于零,最大无电感带宽是带宽的最大带宽补充电容等于零,是窄带电路设计的最大带宽可以实现,这些类型的过滤器使用多余的晶体晶片,大多数中频带设计使用分立谐振器,但是它们可也有能包含单片双谐振器.
