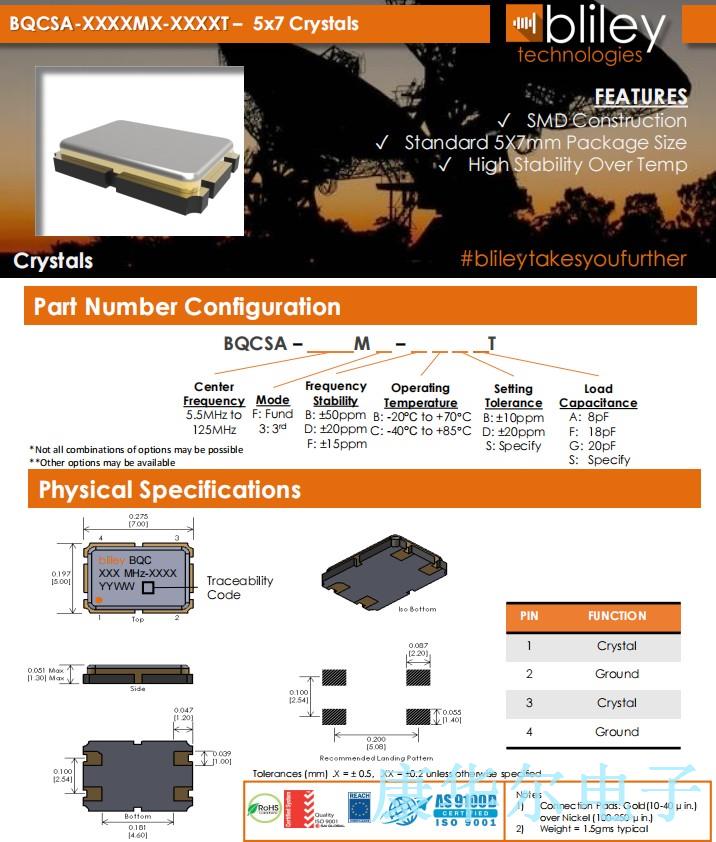

Bliley晶振,BQCSA晶振,BQCSA-24.000MHZMF-BADGT晶振

频率:5.500MHZ~125.000MHZ

尺寸:7.0*5.0mm

无源晶振就是石英晶体谐振器的别称,英文名(crystal),无源晶体没有电压的问题,信号电平是可变的,主要用在各种电子线路中起产生频率的作用。是有2个引脚的无极性元件,需要借助于时钟电路才能产生振荡信号,自身无法振荡起来,分为直插式与贴片式。
订购热线:0755-27838351
QQ咨询 点击这里给我发消息

1

 Bliley晶振,BQCSA晶振,BQCSA-24.000MHZMF-BADGT晶振 石英晶体谐振器是一种生活中随处可见的电子器件,诞生于20世纪20年代初,因具有较高的品质因数及良好的频率稳定性,被广泛应用于航天、通信、军事等工业领域。顾名思义,制造石英晶体谐振器的原材料就是石英,一种非常重要的压电材料。其主要特征是其原子或分子有规律排列,反映在宏观上是外形的对称性,在电场的作用下,晶体内部产生应力而形变,从而产生机械振动,获得特定的频率

 Bliley TechnologiesInc.最初于1930年成立为Bliley Piezo-Electric公司.最初,我们为业余无线电市场生产石英晶体.20世纪30年代中期,我们的客户和产品很快扩展到与新兴的军事和商业通信领域的利益相匹配,我们的名字改为Bliley ElectricCompany.1939,我们成为最大的水晶公司2001,该名称改为Bliley TechnologiesInc.,以反映公司提供的产品和服务日益多样化.

 在我们最先进的ISO 90012008认证制造工厂,Bliley设计,制造和生产:石英晶体振荡器,恒温控制晶体振荡器OCXO),温补晶体振荡器(TCXO,压控晶体振荡器(VCXO),时钟晶体振荡器,精密ATSCITFC切割晶体,石英,PZT,铌酸锂,LangatateYCOB换能器毛坯。为市场提供广泛的服务于新的空间和卫星通信,航空航天与航空电子设备,军事和国防,移动通信,5G蜂窝和电信,自主和智能车辆,商业无人机。

 Bliley比以往任何时候都更加关注OCXO恒温晶振TCXO温补晶振VCXO压控晶振和精确定时设备。我们努力实现不可能,并不断受到客户创新的启发。我们在产品中结合了最新和最好的技术,今天,Bliley Technologies是低噪声频率控制产品设计和制造的全球领导者。我们总部位于美丽的伊利宾夕法尼亚州,占地64,000平方英尺的制造工厂使我们成为美国唯一一家在同一工厂内生产石英晶体和振荡器的公司之一。这使我们经验丰富的石英晶体振荡器和机械工程师能够与我们的生产团队密切合作,开发出整个频率控制行业中一些最强大的设计。

Parameter Conditions Fundamental 3rd overtone Unit
Frequency Range 5.5 – 60.0 40.0 – 125.0 MHz
Frequency Tolerance @ + 25℃ ±50 Max (see options) ppm
Frequency Stability ±100 Max (see options) ppm
Aging Max 1st Year ±5.0 ppm
Equivalent Series
Resistance (max)
5.5 – 8.0 MHz 100 Ω
8.0 – 11.99 MHz 70 Ω
12.0 – 20.0 MHz 50 Ω
20.0 – 50.0 MHz 40 Ω
40.0 – 125.0 MHz 80 Ω
Insulative Resistance Min @ 100Vdc ±15Vdc 500 MΩ
Drive Level Typical 100 μW
C0 (Shunt Capacitance) Max (typical) 5 pF
CL (Load Capacitance) Per Option (typical) 6-20 (see options) pF
DLD 50nW to 100µW ±10 Max ppm
RLD 50nW to 100µW 20% Max Ω
Operating Temp Range -20 to +70 / -40 to +85
Storage Temp Range -55 to +125
Sealing Method Seam Weld
Moisture Sensitivity Level 1

3

BQCSA

4

Bliley晶振,BQCSA晶振,BQCSA-24.000MHZMF-BADGT晶振

热影响
重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
安装方向
石英晶体振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.
通电
不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.
有源晶振的负载电容与阻抗
负载电容与阻抗有源晶振设置一个规定的负载阻抗值.当一个值除了规定的一个设置为负载阻抗输出频率和输出电平不会满足时,指定的值这可能会导致问题例如:失真的输出波形.特别是设置电抗,根据规范的负载阻抗.输出频率和输出电平,当测量输出频率或输出水平,石英晶体振荡器调整的输入阻抗,测量仪器的负载阻抗晶体振荡器.当输入阻抗的测量仪器,不同的负载阻抗的晶体振荡器,测量输出频率或输出水平高,阻抗阻抗测量可以忽略.
抗冲击
抗冲击是指晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.因为无论何种贴片石英晶振,其内部晶片都是贴片晶振制作而成的,高空跌落摔打都会给晶振照成不良影响.
耐焊性:
将晶振加热包装材料至+150℃以上会破坏产品特性或损害产品.如需在+150℃以上焊接石英晶振,建议使用有源贴片晶振产品.在下列回流条件下,对石英耐高温晶振产品甚至晶振使用更高温度,会破坏晶振特性.建议使用下列配置情况的回流条件.安装这些贴片晶振之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息.

BQCSA-1

5

Bliley晶振,BQCSA晶振,BQCSA-24.000MHZMF-BADGT晶振

环保基本理念:

1.作为良好的企业市民,遵循本公司的行动方针,充分关心维护地球环境。遵守国内外的有关环保法规。

2.保护自然环境,充分关注自然生态等方面的环境保护,维持和保全生物多样性。

3.有效利用资源和能源,认识到资源和能源的有限性,努力进行有效利用。

4为构建循环型社会做出贡献,致力于减少废弃物及废弃物的再利用核再生循环,努力构建循环型社会。

5.推进环保型业务,充分发挥综合实力,推进环保型业务,为减轻社会的环境负荷做出贡献。

6.建立环境管理系统,充分运用环境管理系统,设定环境目的和目标,定期修正,不断改善,努力预防环境污染。
