Bomar晶振,B1701-AEBS3-20.000000晶振,TCXO温补晶振

频率:4.000MHZ~54.000MHZ

尺寸:3.2*2.5mm

3225mm体积非常小的SMD晶振器件,是民用小型无线数码产品的最佳选择,小体积的晶振被广泛应用到,手机蓝牙,GPS定位系统,无线通讯集,高精度和高频率的稳定性能,非常好的减少电磁干扰的影响,是民用无线数码产品最好的选择,符合RoHS/无铅.

订购热线:0755-27838351
QQ咨询 点击这里给我发消息

1

 Bomar晶振,B1701-AEBS3-20.000000晶振,TCXO温补晶振 温补晶振(TCXO)产品本身具有温度补偿作用,高低温度稳定性:频率精度0.5PPM~2.0PPM,常用频率:26M,33.6M,38.4M,40M.因产品性能稳定,精度高等优势,被广泛应用到一些比较高端的数码通讯产品领域,GPS全球定位系统,智能手机,WiMAX和无线通信等产品,符合RoHS/无铅.
 Bomar晶振公司成立于1963,是一家为商业和双向无线电行业提供石英晶体的制造商.为了满足严格的FCC规范,业务性质要求在宽频率范围内具有严格的公差和高稳定性晶体.快速生产的需求对我们不断增长的客户群非常重要.我们的许多客户都是当地,州和联邦警察和监督机构.Bomar很快成为这个市场的领先供应商,但在产品质量,快速周转时间和无与伦比的客户服务方面始终得到认可.

  1988,博马尔开始建立OEM客户群.来自电信,计算机,医疗,安全,商业和工业市场的客户不仅开始使用晶体,还开始使用时钟晶体振荡器,石英晶体振荡器,VCXO压控晶振TCXO温补晶振,石英晶体谐振器等.为了满足产品要求的这一变化,我们重新设计了我们的制造工艺,并增加了新的制造设备,以更小的封装生产晶体和振荡器,具有更高的频率,低相位噪声和低抖动.随着这些变化和最先进的测试设备的增加,Bomar的国内制造工厂继续为频率控制产品提供与1963年相同的快速周转,高可靠性,紧密公差和稳定性.

  在90年代初的强劲增长期间,Bomar与少数精选的亚洲工厂建立了紧密的合作关系,以生产符合Bomar规格的产品.这些关系是在Bomar对其流程和产品进行认证后才建立的.今天,Bomar拥有大量晶体,时钟晶体振荡器,石英晶体振荡器,VCXO压控晶振TCXO温补晶振的低成本资源,延续了我们50年来致力于提供高性能频率控制解决方案的承诺,这些解决方案在价格,质量和客户支持方面达到或超过客户的期望.

  晶体(XTAL)-正确切割和安装石英晶体成为高质量的定时装置,通过向晶体附近或晶体上的电极施加电压,可以使其在电场中弯曲.这种性质称为压电性.当场被移除时,石英将在其返回其先前形状时产生电场,这可以产生电压.石英晶体的行为类似于由电感器,电容器和电阻器组成的电路,具有精确的谐振频率.

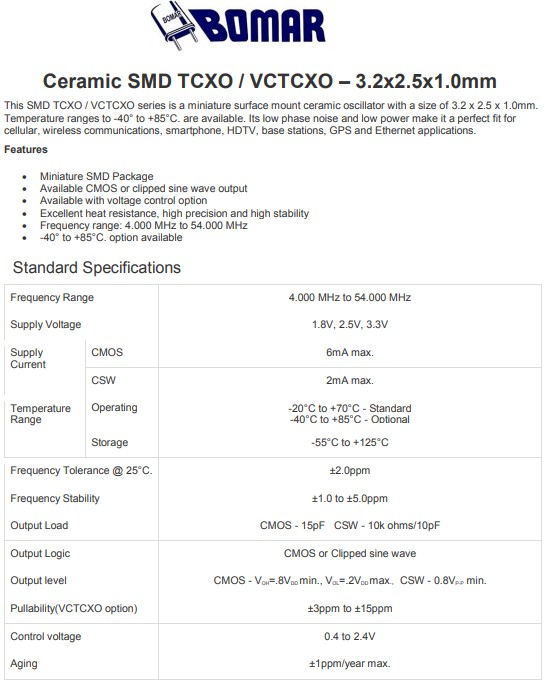

Frequency Range 4.000 MHz to 54.000 MHz
Supply Voltage 1.8V, 2.5V, 3.3V
Supply CMOS 6mA max.
Current CSW 2mA max.
Temperature Range Operating -20°C to +70°C - Standard
-40°C to +85°C - Optional
Storage -55°C to +125°C
Frequency Tolerance @ 25°C. ±2.0ppm
Frequency Stability ±1.0 to ±5.0ppm
Output Load  CMOS - 15pF  CSW - 10k ohms/10pF
Output Logic CMOS or Clipped sine wave
Output level CMOS - VOH=.8VDD min., VOL=.2VDD max, CSW - 0.8VP-P min.
Pullability(VCTCXO option) ±3ppm to ±15ppm
Control voltage 0.4 to 2.4V
Aging ±1ppm/year max.
Phase Noise @ 19.200 MHz
100Hz -115dBc/Hz
1kHz -135dBc/Hz
10kHz -148dBc/Hz

3

B1701-AEBS3-20.000000

4

Bomar晶振,B1701-AEBS3-20.000000晶振,TCXO温补晶振

自动安装时的冲击:
  石英晶振自动安装和真空化引发的冲击会破坏SMD晶振产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对晶振特性产生影响。条件改变时,请重新检查安装条件。同时,在安装前后,请确保石英晶振产品未撞击机器或其他电路板等。
每个封装类型的注意事项
陶瓷包装晶振与SON产品
  在焊接陶瓷晶振和SON产品 (陶瓷包装是指贴片晶振外观采用陶瓷制品) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂(开裂)。尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法。
陶瓷包装石英晶振
  在一个不同扩张系数电路板(环氧玻璃)上焊接陶瓷封装石英晶振时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。

B1701-AEBS3-20.000000-1

5

Bomar晶振,B1701-AEBS3-20.000000晶振,TCXO温补晶振

环保基本理念:

1.作为良好的企业市民,遵循本公司的行动方针,充分关心维护地球环境。遵守国内外的有关环保法规。

2.保护自然环境,充分关注自然生态等方面的环境保护,维持和保全生物多样性。

3.有效利用资源和能源,认识到资源和能源的有限性,努力进行有效利用。

4为构建循环型社会做出贡献,致力于减少废弃物及废弃物的再利用核再生循环,努力构建循环型社会。

5.推进环保型业务,充分发挥综合实力,推进环保型业务,为减轻社会的环境负荷做出贡献。

6.建立环境管理系统,充分运用环境管理系统,设定环境目的和目标,定期修正,不断改善,努力预防环境污染。
