Cardinal晶振,贴片晶振,CX12B晶振

频率:9.83 ~ 100.000 MHz

尺寸:7.0*5.0mm

贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型,薄型是对应陶瓷谐振器(偏差大)和普通的石英晶体谐振器(偏差小)的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.

订购热线:0755-27838351
QQ咨询 点击这里给我发消息

1

Cardinal晶振,贴片晶振,CX12B晶振,贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型,薄型是对应陶瓷谐振器(偏差大)和普通的石英晶体谐振器(偏差小)的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.
         我们很高兴地宣布,泰艺美国子公司Isotemp已经收购了Cardinal Components的资产。此次收购于2016年4月8日完成。Taitien是全球领先的频率控制产品制造商,提供广泛的石英晶体振荡器,振荡器,VCXO,TCXO,OCXO,精密晶体和厚度监视器晶体。该公司通过了ISO 9001和TS 16949认证,在台湾,中国和美国拥有制造,设计和应用工程资源。
         贴片晶振晶片边缘处理技术:SMD晶振是晶片通过滚筒倒边,主要是为了去除石英晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定.CX12B晶振,7050尺寸石英晶体,大体积贴装谐振器

2

Cardinal晶振规格

单位

CX12B晶振频率范围

石英晶振基本条件

标准频率

f_nom

9.83 ~ 100.000 MHz

标准频率

储存温度

T_stg

 -55∼+125℃

裸存

工作温度

T_use

 -10°C ~ +60°C

标准温度

激励功率

DL

 0.1 mW

推荐:1μW 100μW

频率公差

f_— l

± 50 ppm

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.seikocrystal.com

频率温度特征

f_tem

 ± 50 ppm

超出标准的规格请联系我们.

负载电容

CL

18 pF

超出标准说明,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±3× 10-6 / year Max.

+25°C,第一年

20180109173140_2357

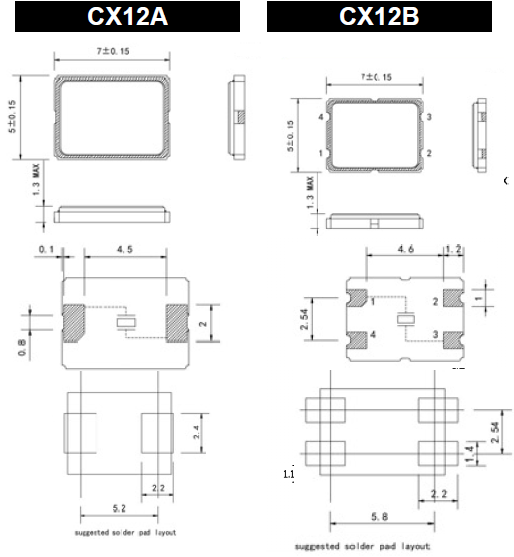

CX12B晶振,7050尺寸石英晶体,大体积贴装谐振器

20180109173154_0485

晶体谐振器
         如果过大的激励电力对石英晶体谐振器外加电压,有可能导致特性老化或损坏,因此请在宣传册、规格书中规定的范围内使用.让无源晶振振荡的电路宽裕度大致为负性阻抗值.本公司推荐此负性阻抗为谐振器串联电阻规格值的5倍以上,若是车载和安全设备,则推荐10倍以上.CX12B晶振,7050尺寸石英晶体,大体积贴装谐振器
晶体振荡器
         晶体振荡器的内部电路使用C-MOS.闭锁、静电对策请和一般的C-MOS IC一样考虑.有些石英晶体振荡器没有和旁路电容器进行内部连接.使用时,请在Vdd-GND之间用0.01μF左右的高频特性较好的电容器(陶瓷片状电容器等)以 最短距离连接.关于个别机型请确认宣传册、规格书.
晶体滤波器
         注意电路板图形的配置,避免输入端子和输出端子靠得太近.如果贴装晶体滤光片的电路板的杂散电容较大,为了消除该杂散电容,有时需要配置调谐电路.如果过大的激励电力对谐振器外加电压,有可能导致特性老化或损坏,因此请在滤波器的输入电平在−10dBm以下的状态下使用.Cardinal晶振,贴片晶振,CX12B晶振

20180109173203_7988

Cardinal晶振工厂、办公室节能、省资源、资源循环、化学物质的合理管理推动,地球温暖化防止及循环型社会的实现贡献.与采购单位、供应商等的客户合作,温室效应气体削减,资源的有效利用,努力对晶振,四脚贴片晶振的化学物质的管理强化等.地域社会环境保全活动及生物多样性保全活动的参加,这个环境方针是根据文件等的全体职员以及共同工作的人们.按照这个环境方针,设定环境目的和目标,确实是落实,对其进行重新评估,努力持续改善.
         Cardinal晶振公司环保环境与发展对策:实行可持续发展战略.采取有效措施,防治无源贴片石英晶体工业污染.提高能源利用效率,改善能源结构.运用经济手段保护环境.大力推进科技进步,加强环境科学研究,积极发展环境保护产业.健全环境法规,强化环境管理.加强环境教育,不断提高环境意识.CX12B晶振,7050尺寸石英晶体,大体积贴装谐振器
         Cardinal晶振,作为全球企业可持续的社会的实现,集团一体推进地球环境保全活动.推进了环境考虑的四脚7050mm贴片晶振产品和服务.为了提供社会,努力维护地球环境.遵守环境相关的法令、条例、限制、协定及其他要求事项,环境负荷的降低和污染的防止努力.Cardinal晶振,贴片晶振,CX12B晶振

20180109173213_5178
