IQD晶振,IQXV-80晶振,LVPECL晶振

频率:40.0MHz~170.0MHz

尺寸:3.2*2.5mm

差分晶振有不同的输出信号,LV-PECL,LVDS,HCSL,是差分晶振通用的输出信号.一般为六脚晶振,能够很容易地识别小信号,能够从容精确地处理'双极'信号,对外部电磁干扰(EMI)是高度免疫的.实现高频高精度等要求,更加保障了各种系统参考时钟的可靠性,具有高性能,低功耗,低噪声,低抖动,低损耗等特点.被广泛用于通讯设备,机顶盒,光端机,安防设备及各种频率控制设备上.
订购热线:0755-27838351
QQ咨询 点击这里给我发消息

1

IQD晶振,IQXV-80晶振,LVPECL晶振

 压控晶振(VCXO)是通过红外加控制电压使振荡效率可变或是可以调制的石英晶体振荡器,其振荡频率由晶体决定,可用控制电压在小范围内进行频率调整。VCXO 大多用于锁相技术、频率负反馈调制的目的。 控制电压范围一般为0V至2V或0V至3V。VCXO的调谐范围为±100ppm至±200ppm。

 IQD伊克德晶振集团1973年在英国成立,开始石英水晶事业,主要生产石英晶振,无源晶体,贴片晶振,石英晶体振荡器,TXCO温补晶振,VCXO压控晶振,VC-TCXO振荡器等频率元件.

 1979年被收购的雷扩散水晶工厂,主要以生产石英晶体谐振器,有源晶振,石英晶体,贴片晶振,压控晶体振荡器为主,产品广泛用于智能家居,无线通讯,GPS导航,北斗卫星导航等领域.

 IQD伊克德晶振集团有超过40年的生产频率元件产品经验,在频率控制市场上,IQD是公认的市场领导者.拥有60多个国家的活跃客户,伊克德提供了最全面的晶振晶体频率范围,从低成本的商业级产品到高可靠性工业、汽车和军事等级的应用,包括:晶振,石英贴片晶振,水晶振荡子,晶体振荡器,压控温补晶振,石英晶体振荡器等.

 我们采取合作的方式与我们的客户合作.我们有经验的多语种销售、应用支持和工程团队,引导客户从设计阶段到全面生产.伊克德的产品由世界各地的航空、汽车、通信、计算机、消费者、工业、医疗和军工等行业的领先制造商所指定.我们与几个主要的集成电路设计师一起工作,并获得了各种各样的参考设计.

 IQD伊克德晶振集团所生产的频率元件类型包括石英晶振,晶体谐振器,压控晶振,有源贴片晶振,温补晶体振荡器,恒温晶体振荡器水晶振荡子等.从民用级石英晶振到工业级石英贴片晶振,广泛应用于工业机械设备,医学机械,军事应用的高性能石英晶体,贴片晶振,石英晶体振荡器.在产品中使用具有耐冲击性强,抗振性强等特点.在产品中所使用的范围高达-55到200℃,并且具有超小体积能够做到1.55 x 0.95毫米,晶体振荡器频率公差和温度稳定降至5ppm,频率从10kHz到250MHz的宽广范围选择,能够满足诸如低老化和低相位噪音等特殊要求的产品应用.

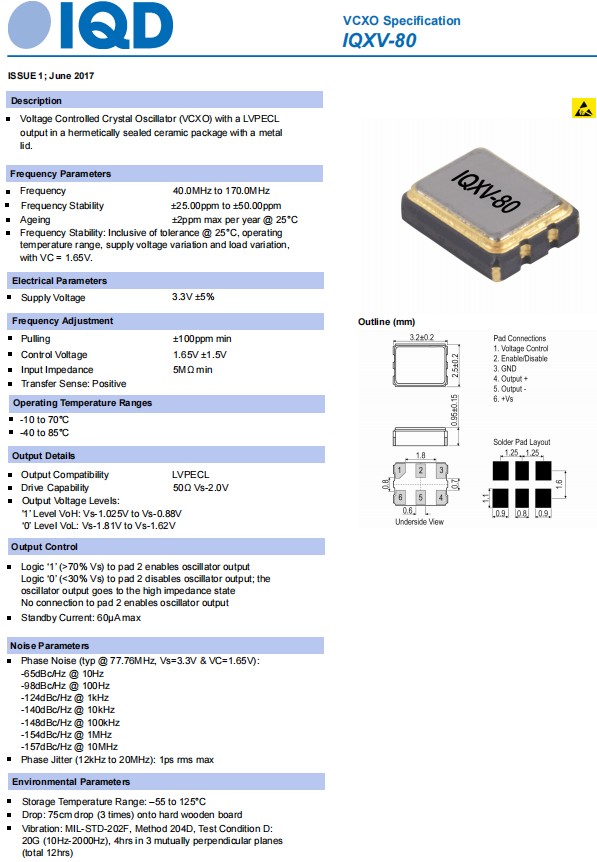

Frequency 40.0MHz to 170.0MHz
Frequency Stability ±25.00ppm to ±50.00ppm
Supply Voltage 3.3V ±5%
Pulling ±100ppm min
Control Voltage 1.65V ±1.5V
Input Impedance 5MΩ min
Ageing ±2ppm max per year @ 25°C
Output Compatibility LVPECL
Operating Temperature Ranges  -10 to 70°C
 -40 to 85°C

3

IQXV-80

4

IQD晶振,IQXV-80晶振,LVPECL晶振

热影响
重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
安装方向
石英晶体振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.
通电
不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.
有源晶振的负载电容与阻抗
负载电容与阻抗有源晶振设置一个规定的负载阻抗值.当一个值除了规定的一个设置为负载阻抗输出频率和输出电平不会满足时,指定的值这可能会导致问题例如:失真的输出波形.特别是设置电抗,根据规范的负载阻抗.输出频率和输出电平,当测量输出频率或输出水平,石英晶体振荡器调整的输入阻抗,测量仪器的负载阻抗晶体振荡器.当输入阻抗的测量仪器,不同的负载阻抗的晶体振荡器,测量输出频率或输出水平高,阻抗阻抗测量可以忽略.
抗冲击
抗冲击是指晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.因为无论何种贴片石英晶振,其内部晶片都是贴片晶振制作而成的,高空跌落摔打都会给晶振照成不良影响.
耐焊性:
将晶振加热包装材料至+150℃以上会破坏产品特性或损害产品.如需在+150℃以上焊接石英晶振,建议使用有源贴片晶振产品.在下列回流条件下,对石英耐高温晶振产品甚至晶振使用更高温度,会破坏晶振特性.建议使用下列配置情况的回流条件.安装这些贴片晶振之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息.

IQXV-80-1

5

IQD晶振,IQXV-80晶振,LVPECL晶振

环保基本理念:

1.作为良好的企业市民,遵循本公司的行动方针,充分关心维护地球环境,遵守国内外的有关环保法规。

2.保护自然环境,充分关注自然生态等方面的环境保护,维持和保全生物多样性。

3.有效利用资源和能源,认识到资源和能源的有限性,努力进行有效利用。

4为构建循环型社会做出贡献,致力于减少废弃物及废弃物的再利用核再生循环,努力构建循环型社会。

5.推进环保型业务,充分发挥综合实力,推进环保型业务,为减轻社会的环境负荷做出贡献。

6.建立环境管理系统,充分运用环境管理系统,设定环境目的和目标,定期修正,不断改善,努力预防环境污染。
